想要降低功耗！加速光耦合器就可以實現！
發布時間：2015-06-22 責任編輯：echolady
【導讀】工程師往往在設計時，嚐試各種方法想要降低功耗。本文就講述了在LED驅qu動dong端duan添tian加jia組zu件jian，從cong而er提ti升sheng光guang耦ou合he器qi速su度du的de方fang式shi，來lai降jiang低di功gong耗hao。須xu知zhi，光guang電dian晶jing體ti管guan才cai是shi影ying響xiang光guang耦ou合he器qi速su度du的de主zhu要yao因yin素su，從cong而er反fan應ying速su度du降jiang低di。

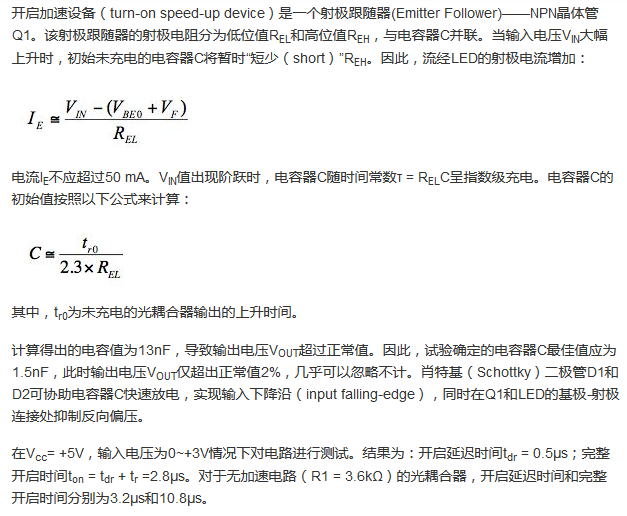

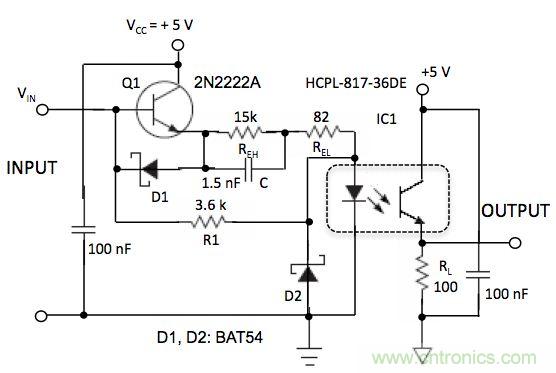

R1為原始LED電阻器，在增加額外電路之前使用。由於啟動速度主要是由新加的電路決定，因此事實上R1的值可以高一些，從而有助於節省能源，並以功率較低的驅動器驅動LED。
由此可以得到以下結論：由於加速電路的存在，上升沿延遲時間縮短至未修改耦合器的六分之一，開啟時間縮短至原有值的大約四分之一。注意：與IC1數據表上列出的5mA相比，得出這些結果的前提是把LED的正向電流降低至0.5mA。
