高亮度 LED（HBLED）正以令人矚目的速度在我們的日常生活中迅速普及。相比於普通的LED, HBLED 的(de)輸(shu)出(chu)已(yi)經(jing)極(ji)大(da)提(ti)高(gao)，使(shi)其(qi)可(ke)用(yong)於(yu)照(zhao)明(ming)。越(yue)來(lai)越(yue)多(duo)的(de)汽(qi)車(che)使(shi)用(yong)它(ta)們(men)作(zuo)為(wei)尾(wei)燈(deng)和(he)刹(sha)車(che)燈(deng)。您(nin)經(jing)常(chang)會(hui)看(kan)到(dao)
，當(dang)您(nin)前(qian)麵(mian)的(de)汽(qi)車(che)刹(sha)車(che)時(shi)刹(sha)車(che)燈(deng)會(hui)瞬(shun)間(jian)亮(liang)起(qi)，其(qi)光(guang)色(se)與(yu)以(yi)前(qian)的(de)白(bai)熾(chi)燈(deng)相(xiang)比(bi)具(ju)有(you)更(geng)高(gao)的(de)色(se)純(chun)度(du)。它(ta)們(men)還(hai)可(ke)以(yi)用(yong)作(zuo)頭(tou)燈(deng)、紅綠燈
，甚至在街道
、停車場、以及無數其他地方所使用的大功率照明燈。為了確保 HBLED 的性能水平能夠滿足這些應用的要求，工程師們正在進行大量測試、表征和開發工作
，包括對對功率和相應的輸出照明效率進行細致的測量，以評測其性能水平。



在今天的文章中，我之所以在標題中使用了“快速”一詞
，原因有兩個：首先，當嚐試捕獲 HBLED 的正向特性時，必須以最短的時間完成測試，以盡量減小自熱所導致的溫度變化。HBLED 的工作溫度對其性能有很大影響。測試過程中減少溫度變化量可提高精度
，更好地確定 HBLED 在給定工作溫度下的性能。其次是為您介紹一種方法
，使您可以事半功倍地進行這些 HBLED 測量。



在這個應用中
，我們使用 N6705B 直流電源分析儀主機中的 N6784A 四象限 SMU 模塊，可以省時省力地完成這些測量。圖 1 顯示了這一測量裝置。

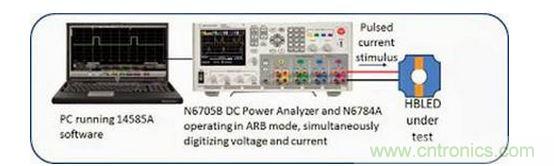

圖 1：HBLED 測試表征裝置



N6784A 不僅是速度極快的電壓源，還是更快的電流源。由於電流上升和下降時間隻有短短幾微秒，所以非常容易產生脈寬不到 1 毫秒
、 且具有快速上升和下降沿的高幅度電流脈衝，為執行 HBLED 正向電表征提供必不可少的激勵，使測試能夠在最短的時間內完成，避免 HBLED 晶圓的溫度大幅上升。

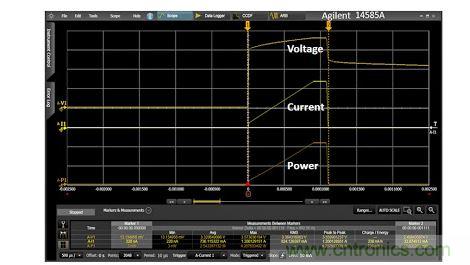

圖 2 中的圖形是利用N6705+N6784，再配上14585A 分析軟件得到的一個測試結果。其中使用傾斜上升的電流脈衝代替了平頂脈衝。當電流傾斜上升時，N6784A同時對HBLED 的電壓和電流進行數字化。 這使用戶可以表征電流從 0 到最大值所有驅動電流級別的 HBLED 正向壓降。

圖 2：HBLED 正向壓降表征結果



N6705B 直流電源分析儀主機配備14585A 功耗分析軟件能夠快速完成設置、測試並顯示結果。您可以從預定義的電流和電壓任意波形庫中選擇斜波，用它生成電流輸出斜波。在此例中，將它設置為在1毫秒內，電流從0 傾斜上升到 1.2A。在N6705的示波器模mo式shi中zhong設she置zhi同tong時shi捕bu獲huo電dian壓ya和he電dian流liu，並bing與yu電dian流liu斜xie波bo激ji勵li同tong步bu。當dang捕bu獲huo電dian壓ya和he電dian流liu後hou
，還hai可ke以yi將jiang電dian壓ya和he電dian流liu的de逐zhu點dian乘cheng積ji，很hen容rong易yi地di顯xian示shi功gong率lv曲qu線xian。隨sui後hou，功gong率lv輸shu入ru可ke以yi與yu HBLED 上的光輸出測量結果相關聯
，確定 HBLED 的性能。



由於 N6784A 能夠供給負電壓並測量最低納安級的電流，所以這套係統不僅能夠測量 HBLED 的正向特性
，還可以快速測試 HBLED 的反向泄漏特性。
