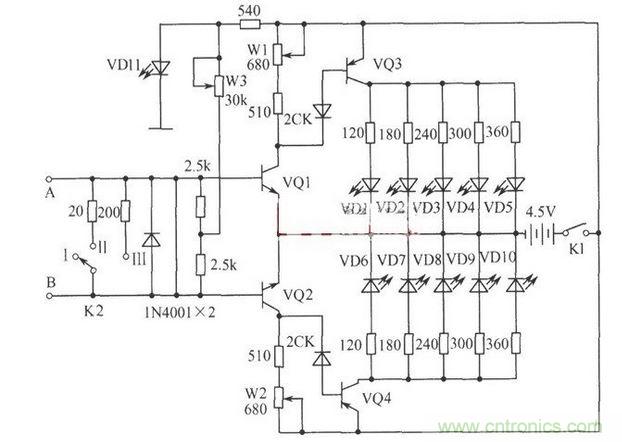

如下圖所示，電路中的A、B為待測電流輸入端。晶體管 VQ1、VQ3與VQ2
、VQ4分別組成兩側的共發射極直耦式直流放大器，發光二極管VD1~VD5和VD6~VD10作為兩個方向電流的顯示元器件。當被測電流從輸入端A流向B時，晶體管VQ2基極電位降低

，工作電流下降，繼而VQ4隨之截止
，發光二極管VD6~VD10無工作電流都不發光。



而這時 VQ1基極電位升高，使VQ1
、VQ3處於放大狀態，有足夠的電流流過VQ3的集電極，發光二極管VD1~VD5導(dao)電(dian)發(fa)光(guang)顯(xian)示(shi)。發(fa)光(guang)二(er)極(ji)管(guan)的(de)亮(liang)度(du)和(he)發(fa)光(guang)的(de)個(ge)數(shu)與(yu)輸(shu)入(ru)端(duan)流(liu)人(ren)的(de)電(dian)流(liu)近(jin)似(si)成(cheng)比(bi)例(li)。即(ji)輸(shu)入(ru)電(dian)流(liu)小(xiao)時(shi)，發(fa)光(guang)二(er)極(ji)管(guan)發(fa)光(guang)的(de)個(ge)數(shu)少(shao)且(qie)亮(liang)度(du)也(ye)小(xiao)；輸入電流大時，顯示發光的二極管的個數多且亮度大。輸入電流從小到大變化時，發光次序為VD1
，VD2~VD5，而且亮度對應地由小變大；輸入電流從大到小變化時，發光二極管的亮度相應變暗直到熄滅
，次序為 VD5，VD4~VD1，比較生動、直觀。當輸入電流B流向A時，晶體管VQ1、VQ3的工作電流下降

，發光二極管VD1~VD5不發光，而VQ3、 VQ4處於放大狀態
，發光二極管VD6~VD10發光顯示，其過程與前述過程相同。



通過VQ1、VQ3、VD1~VD6與VQ2
、VQ4、 VD6~VD10這兩側對應地工作，鮮明地顯示出被測電流的大小和方向。為滿足演示實驗需要，還設置了3個量程擋位可供選擇，並有二極管過載保護。
