情人節送啥不如送愛心，DIY“心”型燈去抱美人歸

發布時間：2015-02-15 責任編輯：sherryyu

【導讀】馬上就2月14日(ri)情(qing)人(ren)節(jie)了(le)，工(gong)程(cheng)師(shi)屌(diao)絲(si)們(men)是(shi)不(bu)是(shi)還(hai)在(zai)為(wei)選(xuan)什(shen)麼(me)禮(li)物(wu)頭(tou)疼(teng)呢(ne)？別(bie)急(ji)，小(xiao)編(bian)來(lai)為(wei)你(ni)出(chu)謀(mou)劃(hua)策(ce)，什(shen)麼(me)禮(li)物(wu)都(dou)比(bi)不(bu)上(shang)自(zi)己(ji)動(dong)手(shou)的(de)來(lai)得(de)有(you)誠(cheng)意(yi)是(shi)不(bu)是(shi)。送(song)什(shen)麼(me)都(dou)比(bi)不(bu)上(shang)送(song)上(shang)自(zi)己(ji)的(de)心(xin)來(lai)的(de)溫(wen)馨(xin)哦(o)！那就自己動手做一顆愛心送給親愛的她吧！

PS：之前本站有這樣的DIY，但dan是shi有you所suo不bu同tong這zhe裏li有you原yuan理li圖tu，想xiang自zi由you發fa揮hui的de童tong鞋xie可ke以yi自zi己ji照zhao著zhe原yuan理li圖tu自zi由you發fa揮hui。當dang然ran想xiang要yao更geng詳xiang細xi的de過guo程cheng操cao作zuo的de小xiao白bai工gong程cheng師shi可ke以yi參can考kao下xia麵mian這zhe篇pian文wen章zhang：

三八節將至！DIY心形LED流水燈！你們懂的~

http://www.0-fzl.cn/opto-art/80022456

很多電子愛好者對DIY的興趣非常濃厚，但若能借此俘獲他人之心，豈不妙哉......馬上就到2月14了，除了無人機可以表白，自己動手做個“愛心”LED流水燈也是滿滿心意。

DIY酷炫的“心”型的LED燈

1）“心”原理圖

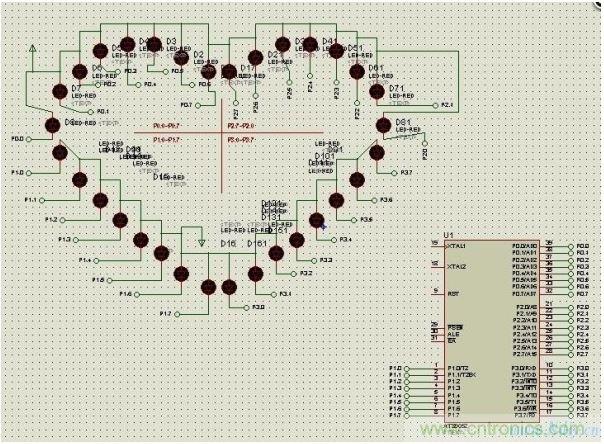

“心”型LED燈原理圖

圖 1 “心”型LED燈原理圖

說明：“心”型LED燈共用了32個燈，剛好接完MCU的P0,P1,P2,P3共32個端口。

注意：全部的LED燈正極分別連接100歐左右電阻後，並連VCC，負極分別連接32個端口即可。

“心”型LED 焊接布局圖

圖 2 “心”型LED 焊接布局圖

[page]

說明：焊接前，先將全部的LED燈布局好後，看看效果，然後先焊接單片機最小係統，後焊接LED燈。

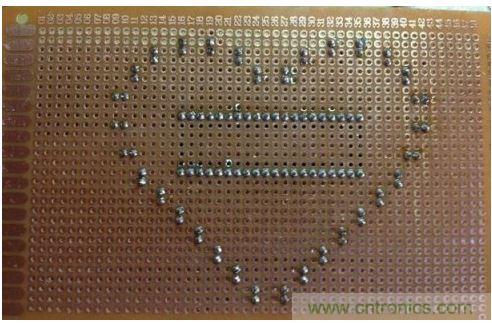

“心”型LED 焊接正麵布局圖

圖 3 “心”型LED 焊接正麵布局圖

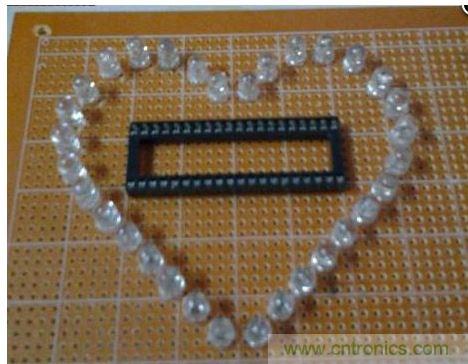

“心”型LED 焊接電阻圖

圖 4 “心”型LED 焊接電阻圖

說明：本人用直插電阻直接在萬能板背麵焊接，同時晶振和瓷片電路都焊接於單片機插座內，同時本人用的LED燈為紅，黃，蘭，綠相互焊接！

[page]

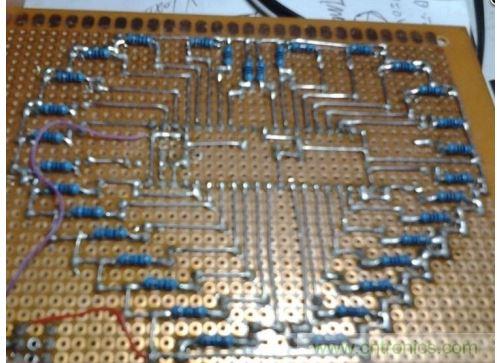

心”型LED 焊接背麵完成圖

圖 5 “心”型LED 焊接背麵完成圖

說明：LED燈負極全用焊錫絲連接到單片機端口，建議初焊者用導線連，因為對於初焊者，焊錫絲非常不好連接，而且漂亮！

焊接時注意：焊接完電阻後，千萬要布好局後才焊接負極連接MCU端口，畢竟我們要追求完美的“心”呀！再說了，焊接好了，正麵為“心”型，背麵也是完美的“心”型，才能算真心，才算浪漫呀！

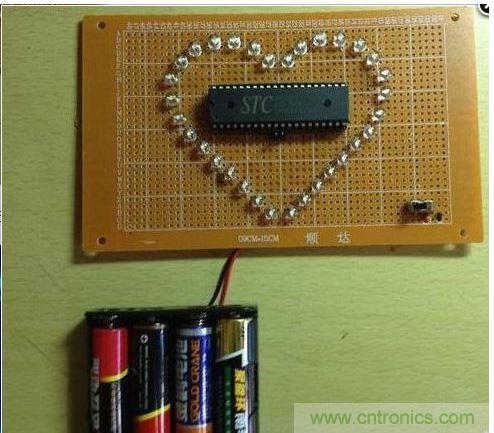

“心”型LED 焊接正麵完成圖

圖 6 “心”型LED 焊接正麵完成圖

[page]

說明：電源由4個5號電池提供，焊接時，千萬別焊反正負極，要不然MCU芯片就被燒了！

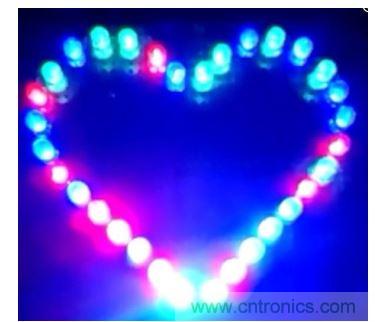

“心”型LED 燈效果圖

圖 7 “心”型LED 燈效果圖

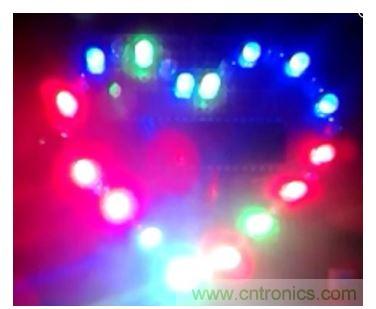

圖 9 “心”型LED 燈效果圖

圖 9 “心”型LED 燈效果圖

圖 8 “心”型LED 燈效果圖

要采購焊接麼，點這裏了解一下價格!
