拆LED人體紅外感應燈，"形美、價廉、安全"樣樣不少

發布時間：2015-01-06 責任編輯：sherryyu

【導讀】本文分享給大家的是來自一位技術工程師對LED人體感應小夜燈的拆解報告，通過拆解大家可以看見該LED人體感應小夜燈，不僅外形美觀，結構簡單；並且LED燈內部線路布局合理；最重的是用戶安裝方便快捷。是一款不可多得的LED小夜燈。

這款LED人體感應小夜燈性價比如何？一起來看看拆解報告吧！

拆LED人體紅外感應燈

一包裝類

　　

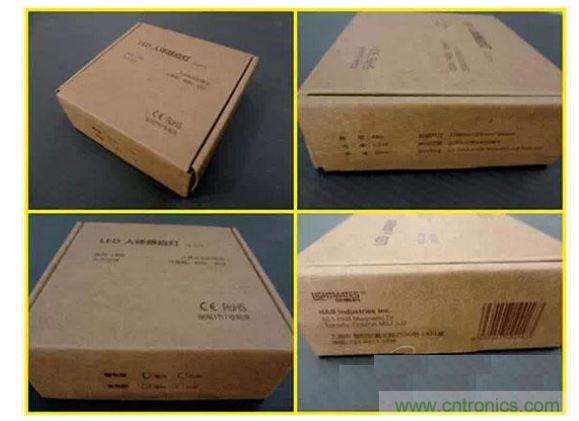

A：內盒材質：三層E坑瓦楞紙，麵紙為200g的牛皮紙；

　　

表麵印刷有公司和產品的相關資料。

拆LED人體紅外感應燈

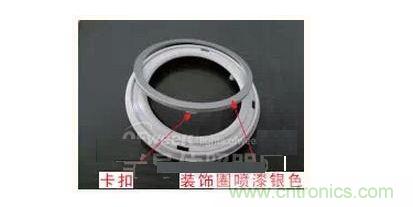

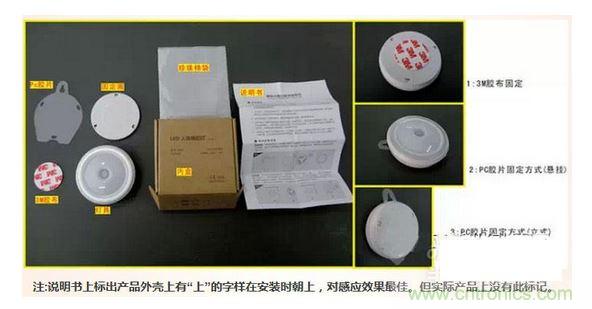

B：除整燈外，隨裝箱的還有安裝固定圈、3M膠布、用於掛裝的PC膠片、說明書、珍珠棉包裝袋。

　　

打開說明書，裏麵介紹了三種安裝方式，如下圖：

拆LED人體紅外感應燈

注：說明書上標出產品外殼上有“上”的字樣在安裝時朝上，對感應效果最佳。但實際產品上沒有此標記。

[page]

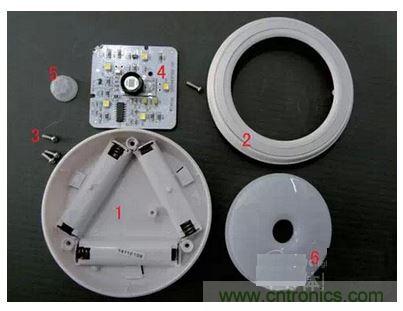

二結構組件：

1：塑料後罩組件

2：塑料前蓋組件

3：固定螺絲

4：電路板組件

5：菲涅爾透鏡

6：奶白擴散罩

拆LED人體紅外感應燈

整燈材料都用的是白色塑料ABS，外殼表麵美觀，有光澤，做工還比較精細。

拆LED人體紅外感應燈

經過阻燃試驗，推斷它的阻燃等級應該是94HB。

　　

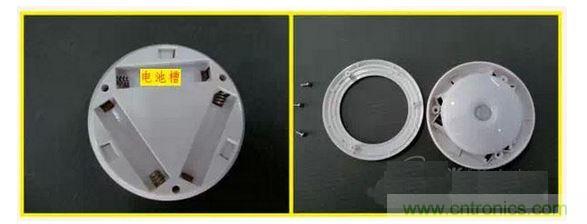

這款產品用的是3節7號電池供電。

[page]

三拆解步驟：

　　

1：首先用小號的十字螺絲刀擰下3顆固定整燈的螺絲；

　　

把塑料麵罩組件拆下來：

拆LED人體紅外感應燈

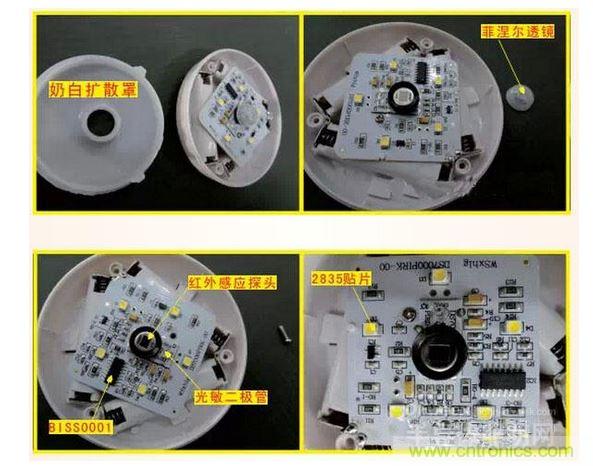

2：拆下奶白擴散罩後，這時可以看到整個燈的內髒一一電路板（圖2）；

　　

3：摘下菲涅爾透鏡，底下是接收信號的紅外感應探頭(KB500BP)；旁邊還有一顆光敏二極管；

　　

感應處理器IC還是用的BISSOO01/YDAU9aY；

　　

4：光源為5顆0.1W的2835貼片燈珠，圓周均布；

　　

5：擰下固定電源板的螺絲，再用電鉻鐵去掉電池供電片上接點的錫，終於卸下了電路板。

（下為圖2）

拆LED人體紅外感應燈

[page]

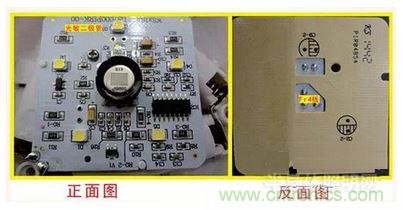

四主要器件：

　　

A：電路板的材料應該是我們常說的1.Omm的粉板（如有錯誤請指正），

　　

中間一小塊是FR4板，用於插件紅外感應探頭和光敏二極管。

　　

B：紅外感應探頭用的是nicera（尼賽拉）的KB500BP；

　　

C：感應處理器IC還是用的BISSOO01/YDAU9aY。

拆LED人體紅外感應燈

五光電測試

　　

前麵大家都有看到，這款產品用的是3節7號電池供電，常規的每節電池電壓是1.5V，額定工作電壓就是4.5VDC了，（實際市場上電池是達不到這個值）

　　

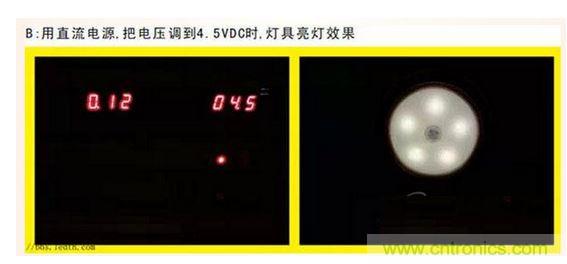

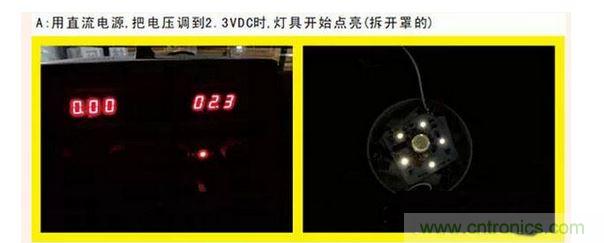

以下是在測試時，我用直流電源供電，微調電壓到2.3V時和微調到4.5V時，燈具亮燈效果：

拆LED人體紅外感應燈

另用積分球測試光電參數，在4.5VDC下，得出色溫為2983K，光通量為23lm.

[page]

拆LED人體紅外感應燈

六紅外感應測試：

　　

A：在暗室裏，當人進入紅外感應範圍內，燈具點亮，經過多次試驗，正麵最長感應距離為3.7米左右，感應角度也是同說明書上寫的一樣在100度以內，不過感應距離就隻能在3米以內了（2.8米），不過對於我們平常在房間裏用也足夠了。

　　

B：燈具在亮燈狀態下，再打開其它光源，人在其感應範圍內走動，燈具也是一直常亮。

　　

C：人離開後，延時亮燈時間為20秒以內（分三次試驗，時間分別為17.3秒／18.2秒／17.8秒）

從以上拆解和測試數據，做以下總結：

　　

1：產品包裝簡潔優雅，內盒材質很有質感，方式也不同傳統的燈具，很有特點。

　　

2：產品外形美觀，結構簡單；線路布局合理；用戶安裝方便快捷。

　　

3：產品性能參數和其說明書一致，可以滿足實際需要，性價比還是比較高。
