跟工程師一起DIY高效低成本LED電源

發布時間：2014-06-25 責任編輯：echotang

【導讀】LED電dian源yuan的de設she計ji需xu要yao考kao慮lv諸zhu多duo因yin素su，效xiao率lv和he質zhi量liang缺que一yi不bu可ke，但dan又you不bu得de不bu控kong製zhi成cheng本ben。如ru何he在zai這zhe三san者zhe間jian找zhao到dao平ping衡heng點dian就jiu能neng設she計ji出chu一yi個ge較jiao為wei優you異yi的de電dian源yuan方fang案an，本ben文wen介jie紹shao一yi位wei工gong程cheng師shi自zi己ji設she計ji的de一yi個ge小xiao成cheng本ben電dian源yuan方fang案an，僅jin供gong大da家jia參can考kao。

　　方案特點：

　　隔離方案：能過CE

　　輸入：AC85~265V

　　輸出：9.05V電流0.7A

　　PF值：220V時，0.938(還可以調大一點)

　　THD：15%左右

　　電源效率：82%

　　尺寸：PCB40*25*16

　　整個電源材料成本約人民幣8元

　　采用3x3WRM6變壓器，變壓器原理圖如下：

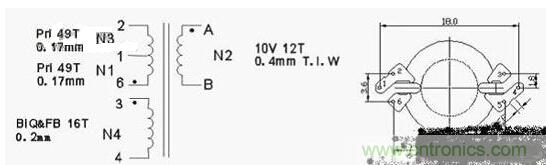

跟工程師一起DIY高效低成本LED電源

　　圖1：變壓器原理圖

　　方案原理框圖如下：

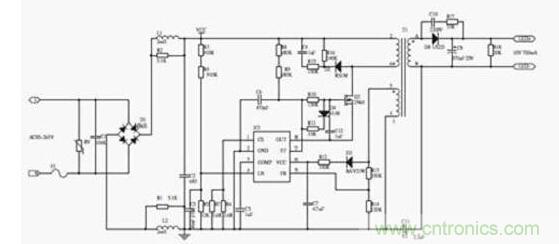

跟工程師一起DIY高效低成本LED電源

　　圖2：方案原理框圖
