LED顯示屏異步圖文控製技術就是指LED屏具有存儲及自動播放的能力，在PC機上編輯好的文字及無灰度圖片通過串口或其他網絡接口傳入LED屏,然後由 LED屏脫機自動播放
，一般沒有多灰度顯示能力，主要用於顯示文字和簡單的圖形信息，可以多屏聯網。主控PC機將需顯示的信息及各種控製命令通過串行通訊 的方式傳入屏內控製板，屏內控製板內含有單片機及存儲器
，屏內控製板將信息存儲，然後依命令顯示於屏上。


（一）、異步係統主要特點：

1、因為受到內容存儲空間的限製，顯示的內容大部分以文字、圖片、字符為主
。
2、因為異步係統的原理是將要顯示的內容預先存儲在控製係統內，這樣避免了占用控製計算機。可以節省成本。

3
、多用於顯示內容不需要經常改變，麵積較小的顯示屏。

（二）

、異步圖文控製技術注意要點：

1
、.適配器:上位機采用串行口RS232協議經過RS232-RS485適配器上線，適配器為光隔型。

2、.控製板:接收PC機(ji)通(tong)過(guo)串(chuan)行(xing)通(tong)訊(xun)的(de)方(fang)式(shi)傳(chuan)輸(shu)的(de)需(xu)顯(xian)示(shi)的(de)信(xin)息(xi)及(ji)各(ge)種(zhong)控(kong)製(zhi)命(ming)令(ling)，控(kong)製(zhi)板(ban)內(nei)含(han)有(you)單(dan)片(pian)機(ji)及(ji)存(cun)儲(chu)器(qi)，屏(ping)內(nei)控(kong)製(zhi)板(ban)將(jiang)信(xin)息(xi)存(cun)儲(chu)，然(ran)後(hou)依(yi)命(ming)令(ling)顯(xian)示(shi)於(yu)屏(ping)上(shang)。特(te)點(dian)如(ru)下(xia)：

1.縱向點數為128以內時，橫向點數可長達2000點。如果縱向為16點，橫向可達4000點。

2.大容量存儲器支持一二級字庫漢字字模及大量專有字模，存貯容量16幕

3.可以通過計算機控製
，也可以脫機顯示.

4.斷電後信息可保存1年.

5.具有萬年曆實時時鍾功能.
[page]

(三）.單根網線（四芯）

采用四線製：一對差分雙絞線接收，另一對差分雙絞線發送。通訊距離1200米。采用總線型聯網結構
，最大帶載32個下位機.

(四）.上位機編播軟件

專用通訊屏LED節目編播軟件
，符合LED圖文屏控製協議。滿足多塊不同長度，不同寬度的單色或雙基色LED顯示屏的文字和圖象節目的編輯和播出。每次最多發送16幕節目。

(五）.LED圖文屏控製協議

1.本協議支持點陣式單色、雙基色圖文聯網LED顯示屏。

2.聯網形式為總線型
，上位機為PC電腦，下位機為LED顯示屏控製板內的單片機。采用四線製
，線上協議為RS485。

3.上位機采用串口RS232協議經適配器轉換上線。

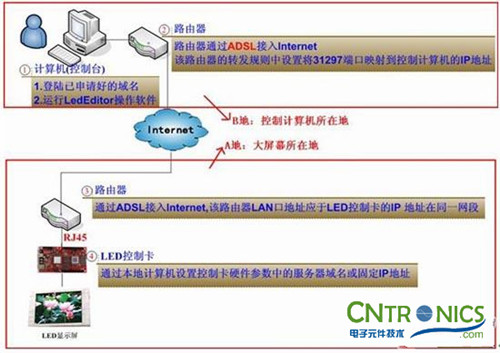

4.支持TCP/IP協議傳輸

異步係統主要應用於麵積較小，不要求顯示內容與控製計算機同步顯示的顯示屏。如各類條屏及中小屏的動態顯示,各種類型的行業用戶（如銀行通告、招聘信息發布、商品信息發布等）。一般情況下，單色或者雙色的顯示屏一般都采用異步控製係統。
