高功率LED散熱基板的種類與應用
發布時間:2011-05-12
中心議題:
一般使用的功率或是低功率LED封裝,普通電子業界用的PCB版及可以滿足需求,但是隨著市場需求的層次擴大,迎接高功率的時機到來,PCB基板漸漸的不敷使用...
在LED產業前景一片看好時,高功率LED是目前大家關注的焦點,發展高功率的利基點,除了考慮台灣產業本身的結構鏈、高功率的組態和散熱方式、散熱基板的發展背景以及目前散熱基板的技術演進。
LED散熱的原理與結構
高功率的LED,所輸入能源隻有20%轉化成光,其餘的都以熱的形態消耗掉,若這些熱能未能及時的排出外界,那麼LED的壽命就會因此大打折扣。那麼LED的熱能是如何排出的呢?LED散熱能力通常受照封裝模式、及使用材質的導熱性所影響,熱的散逸途徑不外乎傳導、對流、輻射這3大類,而LED的封裝材料裏積聚的熱能,大部分是以傳導方散出,所以封裝方式和材質選用就相當關鍵。
傳統炮彈型封裝,以插件式運用,廣泛運在家電或是通訊產品的指示燈,常看到的顏色多為紅、黃、綠色光等,但因為大部分LED產生的熱隻能藉由2根導線,往組裝的基板上導熱,散熱效果不佳。
平板型的封裝方式,因為整體與基板貼合,整體導熱麵積增加,加上近年來基板材質已針對散熱,作許多研發與改良,LED運用也就更為廣泛。

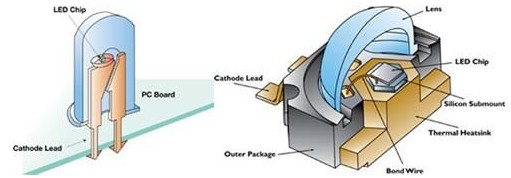

圖1:傳統與新型態的封裝方式。
LED散熱基板的種類
目前常見的基板種類有,硬式印刷電路板、高熱導係數鋁基板、陶瓷基板、軟式印刷電路板、金屬複合材料。硬式印刷電路板(PrintedCircuitBoard;PCB),多用於各項電子基板,最常見到的就是計算機內部的各項組件,如主機板、顯示卡、聲卡…等。台灣發展了30多年,有完整的體係,從上遊到下遊,有助於LED基板的發展。
傳統的PCB板,無法乘載高功率的熱能,發展仍停在低功率的LED,但由於轉型、投資、技術等其它考慮,並不會往高功率的LED生產研發方向規劃,而會以現有的機台、或是利用其它電子基板技術轉移到LED運用上,達到降低成本、提高效率目的。
高熱導係數鋁基板(MetalCorePCB;MCPCB),,是以PCB將下方基材改為鋁合金,一般來說純鋁的散熱係數k(W/mK)較鋁合金高,但由於純鋁的硬度不高造成使用上的困難,所以會以鋁合金的型式,來製作基板。
在MCPCB國guo內nei廠chang商shang發fa展zhan出chu不bu同tong型xing態tai的de種zhong類lei,有you以yi軟ruan板ban取qu代dai氧yang化hua鋁lv板ban方fang式shi,發fa揮hui高gao效xiao能neng的de散san熱re,也ye有you的de廠chang商shang改gai變bian樹shu脂zhi配pei方fang,不bu但dan將jiang塗tu布bu的de關guan鍵jian技ji術shu提ti升sheng,也ye顧gu慮lv到dao基ji材cai的de環huan保bao問wen題ti。

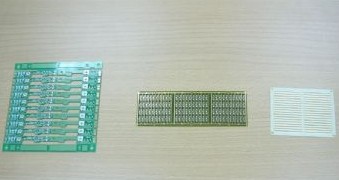

圖2:傳統電子零件用PCB板與LED用PCB板,在材料本質上架構相同,但為了達到不同用途,還是會有微小差異。
[page]
陶瓷基板目前有3大類,Al2O3(氧化鋁)、LTCC(低溫共燒陶瓷)、AlN(氮化鋁),技術門坎性而言,但AlN最高、LTCC次之。
由陶瓷燒結而成得LED基板,有散熱性佳、耐高溫、耐潮濕等優點。但是價格高出傳統基板數倍,所以至今仍不是散熱型基板主要組件,但若不考慮價格因素,陶瓷基板是為最佳首選。
未來需要耐高溫的LED,會以需長時間照明的路燈、需強光照明的醫療燈具...等用途為主,陶瓷基板的優勢,要選擇需高度散熱的商品,且需有完備規格,才能符合生產效益比,才會有前景。

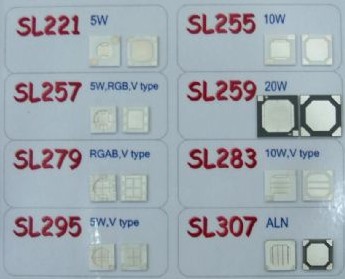

圖3:不同種類陶瓷基板,以瓦數、內部顏色組件作區分。
軟式印刷電路板(FPC)具有重量輕、可撓性、厚度薄、運用空間靈活等優點,熱傳導係數優於傳統PCB基板或是MCPCB基板,且應用麵積大於陶瓷基板。

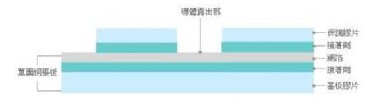

圖4:軟性電路板的基本結構,由膠片組成,具有高度可曲撓性,可以用於狹窄空間中。

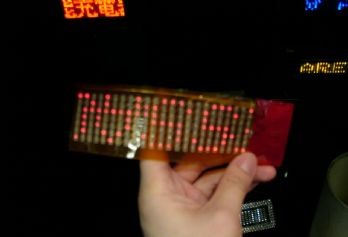

圖5:軟性電路板已廣為運用在LED基板上,其柔軟特色,可簡單組裝在空間狹小的電器內。
金屬複合技術,學理上熱傳導率高、導熱性好,工研院曾發表過相關技術,但相關技術仍處於實驗階段,良率偏低,目前在市場並沒有正式生產。
目前市場LED基板選用方式
PCB板屬於低功率LED封裝,而大於1W(瓦)則以MCPCB為(wei)主(zhu),以(yi)億(yi)光(guang)電(dian)子(zi)為(wei)例(li),並(bing)沒(mei)有(you)著(zhe)重(zhong)在(zai)任(ren)何(he)基(ji)板(ban)種(zhong)類(lei),而(er)完(wan)全(quan)是(shi)以(yi)市(shi)場(chang)需(xu)求(qiu)和(he)產(chan)品(pin)特(te)性(xing)區(qu)分(fen),用(yong)適(shi)合(he)的(de)素(su)材(cai)匹(pi)配(pei)出(chu)最(zui)合(he)宜(yi)的(de)商(shang)品(pin)。相(xiang)對(dui)於(yu)億(yi)光(guang)這(zhe)類(lei)生(sheng)產(chan)多(duo)元(yuan)商(shang)品(pin)的(de)公(gong)司(si),禾(he)伸(shen)堂(tang)則(ze)把(ba)主(zhu)力(li)放(fang)於(yu)陶(tao)瓷(ci)基(ji)板(ban)產(chan)品(pin),一(yi)類(lei)由(you)公(gong)司(si)自(zi)行(xing)設(she)計(ji)規(gui)格(ge)占(zhan)總(zong)體(ti)10%,其餘占90%則是由下遊廠商委托製造。軟板具有可曲撓性,可應用於特殊結構,且熱導率與MCPCB接近,特別適用在小體積、需折迭類型的商品。
