中心議題：

• 大功率LED種類及測試標準

解決方案：

• 電流細調電流粗調電壓細調電壓粗調
• 表筆短路（電壓3-5V）調節所需電流
• 分開表筆調節所需的電壓
• 紅筆接LED正極黑筆接LED負極

一
、Superflux（4Pin，插件式
，單顆功率0.2W）

1、單顆測試電壓最大4V,4顆串聯測試電壓16V,12顆串聯測試電壓48V測試電流：紅色
，琥珀色為70mA,電流限製為0.07A。藍色
，綠色為50mA電流限製為0.05A。測試前須先調整好電流
，選擇合適的電壓，然後再進行大功率LED測試。

2
、SuperfluxLED識別圖片


二
、Luxeon&Lambert（貼片式，焊接機焊接
，單顆功率1W）

1、單顆測試電壓最大4V,4顆串聯測試電壓16V，12顆串聯測試電8V，測試電流：紅色
，綠色，藍色，琥珀色均為350mA,電流限製為0.35A測試前須先調整好電流，選擇合適的電壓。

2

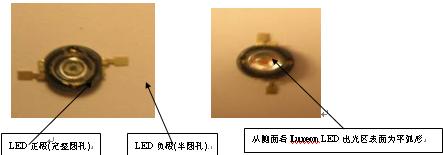

、Luxeon&Lambert識別圖片



三、20mASMDLED

1、紅色單顆測試電壓最大2.0V，藍，綠色單顆測試電壓最大3.5V測試電流：紅色，綠色，藍色均為20mA,電流限製為0.02A，測試前須先調整好電流，選擇合適的電壓，然後再進行測試。該LED適用產品測試須工程部指導進行。

2、20mASMDLED識別圖片


四、B2S150mASMDLED

1、該大功率LED目前隻有冷白一種顏色，單顆測試電壓3.5V。測試電流：為150mA,電流限製為0.15A。測試前須先調整好電流
，選擇合適的電壓，然後再進行測試。該大功率LED適用產品測試須工程部指導進行。

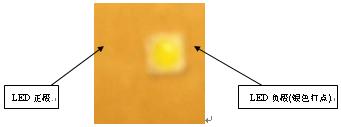

2、B2S150mASMDLED識別圖片



五、K2LED（單顆功率4W）

1、單顆測試電壓最大4V,4顆串聯測試電壓16V,12顆串聯測試電壓48V測試電流：紅色為700mA，電流限製為0.70A,綠色，藍色，冷白色均為1000mA,電流限製為1.00A測試前須先調整好電流
，選擇合適的電壓
，然後再進行測試。

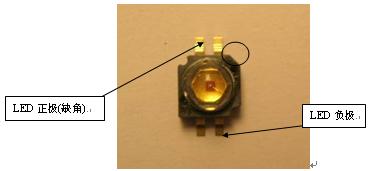

2、K2LED識別圖片


[page]
六

、3WLEDLambert

1、單顆測試電壓最大4V,4顆串聯測試電壓16V,12顆串聯測試電壓48V測試電流：紅色，綠色
，藍色
，冷白色均為700mA,電流限製為0.70A測試前須先調整好電流
，選擇合適的電壓，然後再進行測試。

2、3W大功率LEDLambert識別圖片

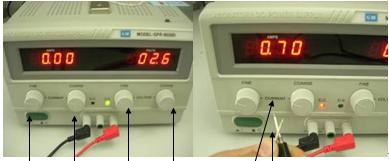

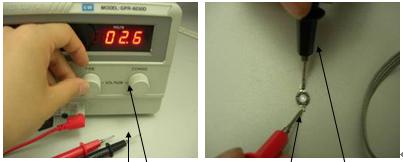

七、直流電壓源的使用調節

1
、操作步驟


a、電流細調電流粗調電壓細調電壓粗調

b

、表筆短路（電壓3-5V）調節所需電流


c
、分開表筆調節所需的電壓
d

、紅筆接LED正極黑筆接LED負極

2
、注意事項:

a
、測試前須調節好合適的電壓，電流。
b

、短路調節電流時，電壓不可過高。
c、1A=1000mA圖2中電流為0.70A即700mA
d
、燈板測試將以SOP.形式來發行。

八、單顆未知顏色LED的測試

請根據以上示圖來判定需要檢測的大功率LED種類

1
、SuperFluxLED測試電流為50mA
2、SMD測試電流為20mA
3、B2SSMDLED測試電流為150mA
4、Nichia20mALED5Φ測試電流為20mA
5、Luxeon,Lambert,K2LED測試電流選用350mA
