熱電偶介紹



用途：測溫，是最早出現的一種熱電探測器件。



分類：實體型的溫差電偶多用於測溫；薄膜型的溫差電堆（由許多個溫差電偶串聯而成）多用於測量輻射

，例如用來標定各類光源
，測量各種輻射量，作為紅外分光光度計或紅外光譜儀的輻射接收元件等。



結構組成：構成溫差電偶的材料
，既可以是金屬

，也可以是半導體。在結構上既可以是線、條狀的實體
，也可以是利用真空沉積技術或光刻技術製成的薄膜。



工作原理：其(qi)工(gong)作(zuo)原(yuan)理(li)是(shi)溫(wen)差(cha)電(dian)效(xiao)應(ying)。例(li)如(ru)，由(you)兩(liang)種(zhong)不(bu)同(tong)的(de)導(dao)體(ti)材(cai)料(liao)構(gou)成(cheng)的(de)接(jie)點(dian)
，在(zai)接(jie)點(dian)處(chu)可(ke)產(chan)生(sheng)電(dian)動(dong)勢(shi)。這(zhe)個(ge)電(dian)動(dong)勢(shi)的(de)大(da)小(xiao)和(he)方(fang)向(xiang)與(yu)該(gai)接(jie)點(dian)處(chu)兩(liang)種(zhong)不(bu)同(tong)的(de)導(dao)體(ti)材(cai)料(liao)的(de)性(xing)質(zhi)和(he)兩(liang)接(jie)點(dian)處(chu)的(de)溫(wen)差(cha)有(you)關(guan)。如(ru)果(guo)把(ba)這(zhe)兩(liang)種(zhong)不(bu)同(tong)的(de)導(dao)體(ti)材(cai)料(liao)接(jie)成(cheng)回(hui)路(lu)，當(dang)兩(liang)個(ge)接(jie)頭(tou)處(chu)溫(wen)度(du)不(bu)同(tong)時(shi)，回(hui)路(lu)中(zhong)即(ji)產(chan)生(sheng)電(dian)流(liu)。



熱電偶檢定方法



1
、雙極法



在各檢定點上分別測量標準與被檢熱電偶的熱電勢值並進行比較

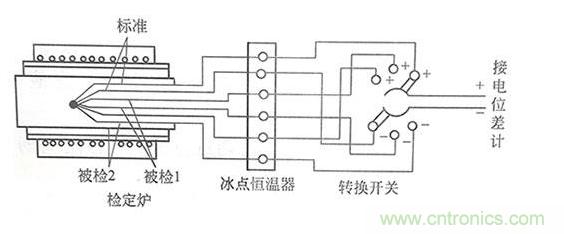

，計算其偏差或相應熱電勢值。雙極法檢定連接線路見圖1。

　

圖1 雙極法檢定連接線路圖



①雙極法檢定特點



　　a、直接測量熱電偶的電勢付。



　　b
、標準和被檢可以是不同型號的。



　　c
、熱電偶測量端可以不捆紮在一起，但必須保證處於同一溫度中。



②雙極法檢定時注意



　　a、爐溫必須嚴格按規定控製
，否則就會帶來較大測最誤差。



　　b、標準與被檢參考端溫度不為0℃時，做數據處理要把參考端溫度修正到0℃。



　　2、同名極法



在(zai)各(ge)檢(jian)定(ding)點(dian)上(shang)分(fen)別(bie)測(ce)量(liang)被(bei)檢(jian)熱(re)電(dian)偶(ou)正(zheng)極(ji)與(yu)標(biao)準(zhun)熱(re)電(dian)偶(ou)正(zheng)極(ji)及(ji)被(bei)檢(jian)熱(re)電(dian)偶(ou)負(fu)極(ji)與(yu)標(biao)準(zhun)熱(re)電(dian)偶(ou)負(fu)極(ji)之(zhi)間(jian)的(de)微(wei)差(cha)熱(re)電(dian)勢(shi)

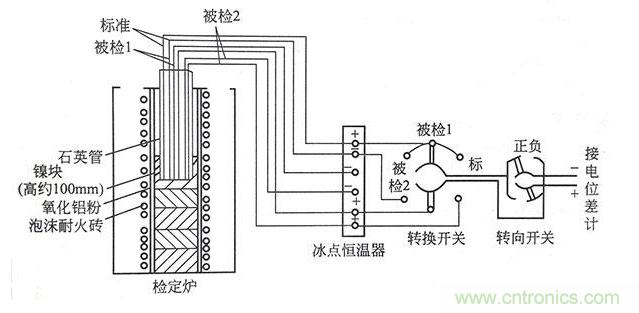

，然(ran)後(hou)用(yong)計(ji)算(suan)的(de)方(fang)法(fa)求(qiu)得(de)被(bei)檢(jian)熱(re)電(dian)偶(ou)的(de)偏(pian)差(cha)或(huo)相(xiang)應(ying)電(dian)勢(shi)值(zhi)。同(tong)名(ming)極(ji)法(fa)連(lian)接(jie)線(xian)路(lu)如(ru)圖(tu)2所示。

　

圖2 同名極法檢定連接線路圖



①同名極法檢定特點



　　a、讀數過程中允許爐溫變化大（一般為±10℃）。



　　b、能夠直接測出標準與被檢熱電偶的單極熱電動勢的差值。



②同名極法檢定時注意



　　a、標準和被檢熱電偶必須是同一型號，才能比對。



　　b

、對標準和被檢熱電偶的捆紮要求較嚴
，否則容易產生誤差。



　　c、微差法



用微差法檢定熱電偶是將標準和被檢熱電偶（同型號）置於檢定爐內，並將它們反向串聯、直接測量其熱電動勢的差值。微差法檢定線路如圖3。

　

圖3 微差法檢定連接線路圖



①微差法檢定特點



　　a、操作簡單、讀數迅速、計算方便。



　　b
、能直接讀出差值。



　　c、檢定時對爐溫要求不嚴。



　　d
、熱電偶的測量端不需進行捆紮
，隻要處於同一溫度下。



②微差法檢定時注意



　　a、標準和被檢熱電偶必須是同一型號才能比對。



　　b
、被檢熱電偶的正極一定要接到電位差計的正極端鈕上
，否則計算結果是錯誤的。



jingjiandingfuheyaoqiuderedianoufageijiandingzhengshu，buhegederedianoufageijiandingjieguotongzhishu。redianoudejiandingzhouqiyibanweibannian，teshuqingkuangkeanshiyongtiaojianlaiqueding。
