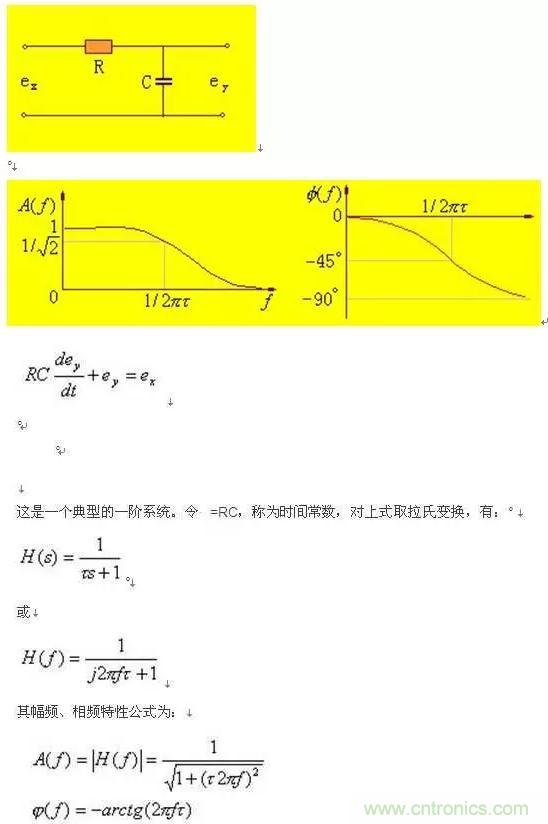

RC低通濾波器的電路及其幅頻、相頻特性如下圖所示。





分析可知
，當f很小時，A(f)=1，信號不受衰減的通過
；當f很大時，A(f)=0，信號完全被阻擋，不能通過。

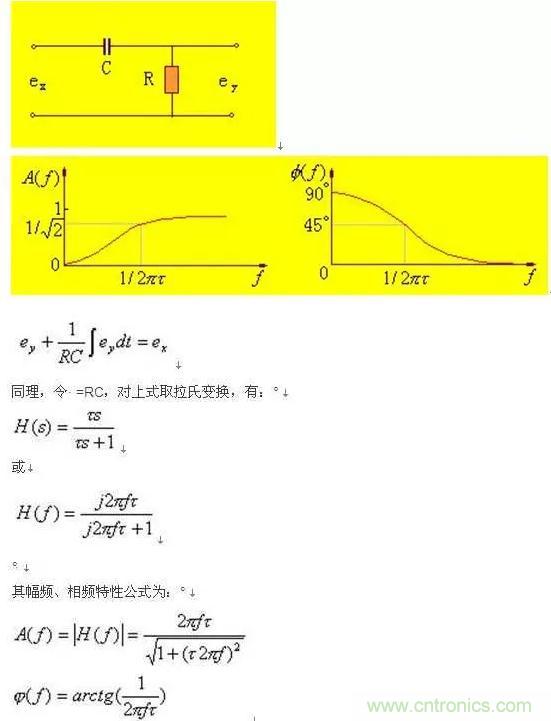

RC高通濾波器的電路及其幅頻
、相頻特性如下圖所示。





分析可知，當f很小時，A(f)=0，信號完全被阻擋，不能通過；當f很大時，A(f)=1信號不受衰減的通過。

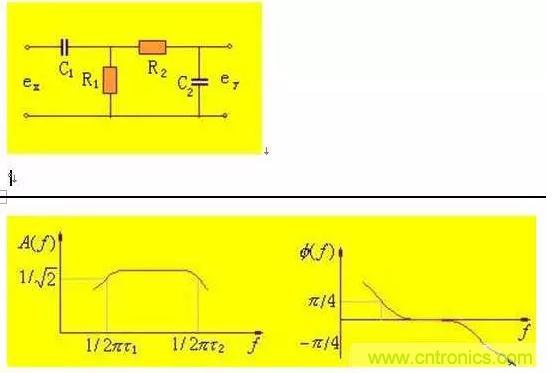

帶通濾波器可以看作為低通濾波器和高通濾波器的串聯，其電路及其幅頻、相頻特性如下圖所示。





其幅頻、相頻特性公式為：H(s) = H1(s) * H2(s)

式中H1(s)為高通濾波器的傳遞函數
，H2(s)為低通濾波器的傳遞函數。有：





這時極低和極高的頻率成分都完全被阻擋，不能通過；隻有位於頻率通帶內的信號頻率成分能通過。



須要注意，當高、低通兩級串聯時，應消除兩級耦合時的相互影響，因為後一級成為前一級的“負載”，而er前qian一yi級ji又you是shi後hou一yi級ji的de信xin號hao源yuan內nei阻zu。實shi際ji上shang兩liang級ji間jian常chang用yong射she極ji輸shu出chu器qi或huo者zhe用yong運yun算suan放fang大da器qi進jin行xing隔ge離li。所suo以yi實shi際ji的de帶dai通tong濾lv波bo器qi常chang常chang是shi有you源yuan的de。有you源yuan濾lv波bo器qi由youRC調諧網絡和運算放大器組成。運算放大器既可作為級間隔離作用
，又可起信號幅值的放大作用。
