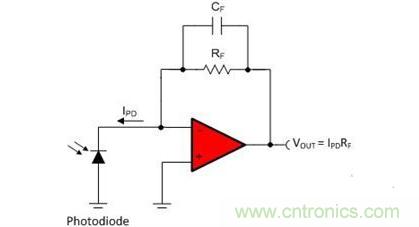

看到圖1所示的電路放大光電二極管輸出電流。幾乎所有互阻抗放大器電路都需要與反饋電阻並聯的反饋電容器（CF），以補償放大器的反相節點的寄生電容，以保持穩定性。

圖1：反饋電容器CF補償光電二極管接觸電容和運算放大器輸入電容



在zai使shi用yong運yun算suan放fang大da器qi時shi，有you很hen多duo關guan於yu如ru何he選xuan擇ze反fan饋kui電dian容rong的de文wen章zhang
，但dan我wo認ren為wei這zhe是shi錯cuo誤wu的de方fang法fa。無wu論lun我wo們men的de半ban導dao體ti製zhi造zao商shang認ren為wei什shen麼me
，工gong程cheng師shi都dou不bu會hui先xian選xuan擇ze運yun算suan放fang大da器qi，然ran後hou通tong過guo它ta建jian立li一yi個ge電dian路lu！大多數工程師在尋找滿足這些要求的零件之前會列出了一係列性能要求。



考慮到這一點，最好首先確定電路中允許的最大反饋電容器，然後選擇具有足夠增益帶寬積（GBW）的運算放大器，以便與反饋電容穩定工作。



以下是確定互阻抗放大器所需運算放大器帶寬的簡便方法的步驟。





反饋電容器和反饋電阻器形成放大器的頻率響應中形成一個極點：




高於該極點頻率，電路的放大率便會降低。最大反饋電容器值可由反饋電阻器和所需帶寬確定：




通過使反饋電容器等於或小於公式3計算的值，我們可以確保電路滿足帶寬要求。

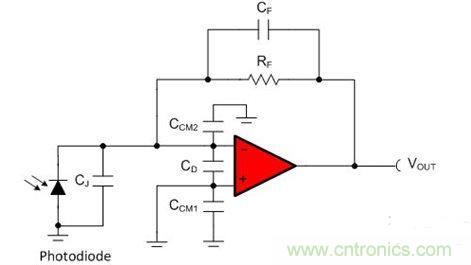

在圖2中，重新繪製了圖1的電路，以顯示光電二極管的接觸電容（CJ）以及放大器的差分（CD）和共模（CCM1、 CCM2）輸入電容。這些值通常在運算放大器和光電二極管的產品規格中提供。


圖2：顯示反相節點電容的互阻抗放大器電路



從圖中可以清楚地看出，CJ、 CD和CCM2是並聯
，因此反相輸入端電容為：




由於非反相端接地，CCM1不會增加輸入電容。此時
，CD和CCM2可能未知，因為我們沒有選擇特定的運算放大器。在添加之後

，我經常使用10pF作為合理估計。然後可以用確切的值代替
，以確定特定的運算放大器是否合適。



現在我們已經確定了CF和CIN的值，現在我們可以計算出所需的運算放大器帶寬。
