在進入現場測量之前
，我們先了解下市麵上功率分析儀通常會提供的通訊接口：

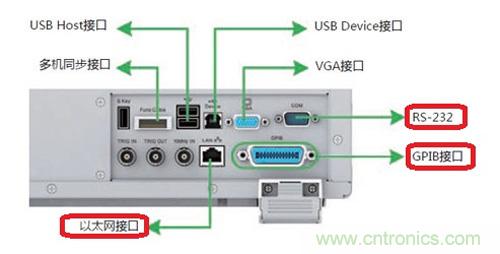

圖1.通訊接口





通訊線路簡單
，隻要一根交叉線即可與PC主機進行點對點雙向通訊。線纜成本低
，但傳輸速度慢、不適於長距離通訊。消費類PC機也逐漸取消了該接口，目前多存在於工控機及部分通信設備中。



工控機在安裝完係統及必要的驅動後
，其串口便可直接使用，網上也有許多流行的串口調試工具可用於測試儀器。用戶二次開發通訊程序也相對簡單。

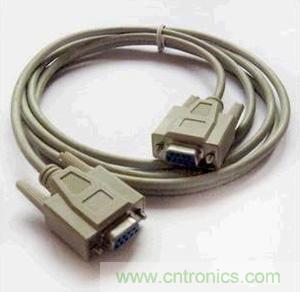

圖2.串口連接線





可ke用yong一yi條tiao總zong線xian連lian接jie若ruo幹gan個ge儀yi器qi
，組zu成cheng一yi個ge自zi動dong測ce試shi係xi統tong。通tong訊xun速su率lv較jiao低di，常chang用yong於yu發fa送song控kong製zhi類lei命ming令ling，適shi用yong於yu電dian氣qi幹gan擾rao輕qing微wei的de實shi驗yan室shi或huo生sheng產chan現xian場chang。由you於yu普pu通tong的dePC機及工控機較少提供GPIB接口，所以需要購買專用的控製卡、安裝驅動程序後才能與儀器通訊。

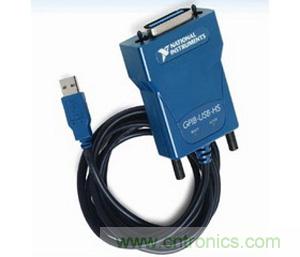

圖3.GPIB控製卡

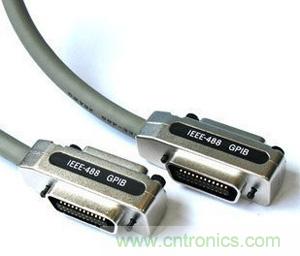

圖4.GPIB支持串連的連接線





可靈活組網、多點通訊
、傳輸距離不限、高速率等優點，使其成為目前主流的通訊方式，市麵絕大多數儀器也會提供以太網接口。





除了後麵板可見的通訊接口，致遠電子的PA2000mini/6000mini/PA5000/PA8000均已內置802.11無線接口。

可以將儀器與無線路由相連接，或連接到手機的WIFI熱點。





1、在對通訊速率要求不高、不需要長距離通訊
、隻存在一台主機、一台儀器的場合下，使用串口可以更快的開始測量。



2、在需要與校準源、信號發生器等儀器同時連接，且它們均提供GPIB接口時
，可以將功率分析儀的通訊方式改為GPIB。



3、以太網接口是我們所推薦的連接方式，短距離通訊時可以用一根雙絞線直接與工控機
、或筆記本電腦相連。遠距離通訊時
，還可以增加交換機
，實現一台主機控製多個儀器。



4
、在某些特殊場合下，不具備進行有線通訊的條件時，可以使用致遠PA2000mini、PA8000係列功率分析儀所特有的無線通訊接口。例如，某同事與客戶在動車牽引車內測量時，就是將功率分析儀
、PC主機同時連接到手機WIFI熱點上，然後在PC主機上遠程無線操作儀器。



5、PA係列功率分析儀內置FTP服務器
，在以太網或無線連接建立後，可以通過PC主機或手機的瀏覽器進行訪問，將儀器內存儲的測量數據直接下載到PC主機硬盤，或手機存儲空間中。
