國外專家分析：邏輯分析儀該何去何從？

發布時間：2015-12-15 責任編輯：sherry

【導讀】我最後一次使用一個專用的邏輯分析儀(Logic Analyzer，LA)是在1997年。在這之後，我遭遇到一些邏輯分析儀被忽視、未被使用和不喜歡使用的狀況，它們被放在架子上或底下的長凳上，且被塵封，發生了什麼事呢？

那麼，什麼是邏輯分析儀？簡單的說，它跟示波器(scope)沒有太大的區別。有輸入端，雖然不太像一台示波器，它們往往隻區分邏輯“1”和“0”層級，有一個控製如何快速輸出以進行采樣的時基(timebase)，或者你可以從你的電路提供采樣頻率。示波器或邏輯分析儀的選擇取決於你正在嚐試做的故障排除。

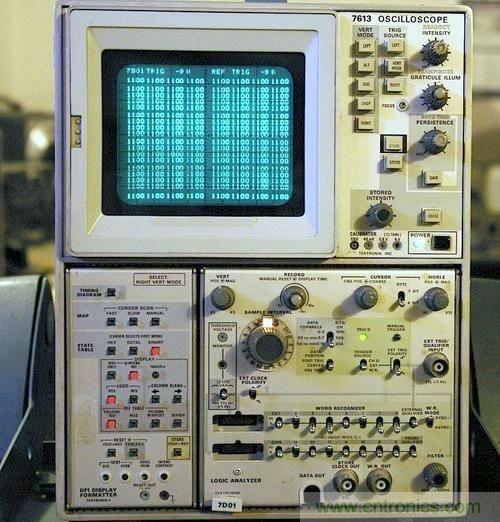

一台相當老式的邏輯分析儀

一台相當老式的邏輯分析儀。

通常的假設是你的信號完整度(Signal Integrity，SI)是好的，盡管有夠快的異步采樣頻率，且你沒有獲得任何爭議欠幅脈衝，或討厭的設定過程，或是時間違規，後者是可以被檢測的。

當在故障排除或驗證時，你通常會看係統的邏輯。這可能是固定的或可編程的硬件和/或軟件的操作，你想了解、校驗和解決你的待測物(DUT)問題，那麼你對邏輯分析儀為何會逐漸消失的看法又是如何？

現今許多示波器在所有的性能和價格等級，都有配置邏輯輸入。一台示波器配有16個邏輯輸入是一個常見的數目，對許多人來說，這已經相當棒了。

FPGAkaifaruanjianbaohanlexuniluojifenxiyidegongneng，kerangnizaijisuanjipingmushangzhakanjihushiwuxianliangdexinhao，qiedaduoshuweichuliqihekongzhiqiyineizhizhixingleisigongnengdechucuoyingjian。shuihaixuyaoyitaizhenzhengdeluojifenxiyi？

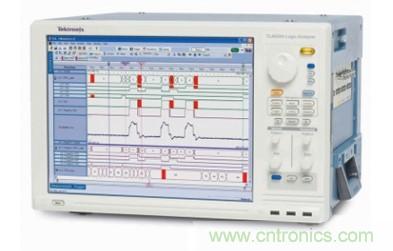

邏輯分析儀

邏輯分析儀

很顯然，還是有些人需要。泰克科技(Tektronix)、是德科技(Keysight)和一些較小的公司，讓邏輯分析儀的規格轉變為如同我在1917年所夢想的。如同示波器，較低階的設備一般都是采用USB模塊，或者在Oscium的案例中，一個適配器(dongle)插到你的i設備(iDevice，就是蘋果i係列設備，比如iPhone、iPad等)，如下圖所示。可以訪問你喜愛的搜索引擎以便獲得更多範例。

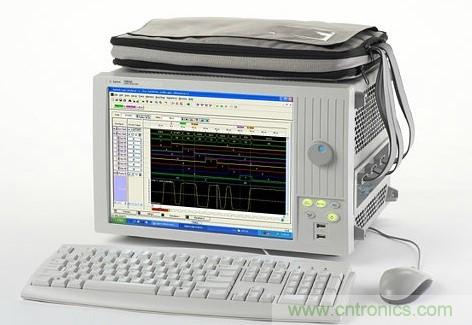

通過適配器連接iDevice與測試設備。

通過適配器連接iDevice與測試設備。

邏輯分析儀有哪些效能上的不同點？和示波器相比，邏輯分析儀探測能力相當顯著。廉價的模塊上有電線采集素材—對低速的作業有好處；高速的探測要求sub-pF輸入，通常情況下，你必須在PCB上設計多信道探頭配對模式，和示波器探頭相似的特點，這兩者之間是有範圍的。

再次和示波器相比，觸發(Triggering)是另一個在專門與隨便(pro and casual)兩者之間的另一個不同處。“真的”邏輯分析儀讓你設定複雜的觸發模式、序列和狀態機(state-machine)，基本上你需要編程觸發邏輯以響應在DUT的預期(或突發)事件。

youshenmegushima？nandaoluojifenxiyidexiaoshijinjinshiwodekanfa？woxiangdangkending，luojifenxiyimeiyouweichitamenzengjingyouguodezhongyaoxing。nizuihouyicishiyongtashishenmeshihou？nizengjingshiyongguotama？xianzainixiangyaoyitaima？
