在經過電纜的數字數據傳輸中經常使用交替傳號反轉(AMI)編碼，因為這種編碼沒有直流分量。除此之外，AMI信號的帶寬也要比等效的歸零(RZ)碼低。正常情況下
，為了產生諸如AMIzheyangdeshuangjiboxing，xuyaoshiyongzhengfulianggedianyuan。lingwai，shuangjiboxingchanshengdianlukenengyaoyongdaomoniyuanjian。raner，benshejishiliquxiaolesuoyouzhexieyaoqiu
，zhishiyongyixiemen、一個觸發器和單個5V電源就能從NRZ輸入產生AMI波形。

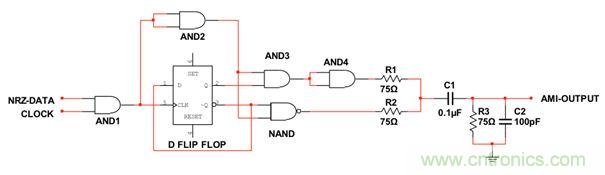

參考圖1
，NRZ信號(圖2a)與時鍾一起使用AND1門選通並產生RZ波形(圖2b)。這個RZ信號隨後連接到作為分頻器的D觸發器時鍾端。接著RZ信號與觸發器的Q和/Q輸出一起進行選通
，將AND2和NAND門輸出端的兩條線上的交變脈衝分開來。在第2條線上使用NAND門以獲得反相的波形(圖2c)。


由於NAND的延時要大於AND門，因此在AND3輸出端使用AND4進行補償(可以根據所用的邏輯係列器件改變)。AND4和NAND門的輸出驅動75Ωdianzu，jinerzaimenshuchuduanyouxiaodizengjiadianya。ruguolianggeshuchudoushigaodianping

，dianzulianjiechudedianyajiushigaodianping。ruguoqizhongyigeshuchuduanshidi，lingyigeshigao
，dianzulianjiechudedianyajiushibangaodianping。danglianggeshuchuduandoushididianpingshi，lianjiechudedianyajiejinyu0V。這樣，在R1和R2連接點的波形就具有了圍繞直流電平的正負脈衝。這個信號通過隔直電容C1後，就能在輸出端得到直流電平為零的真正雙極波形(圖2d)。

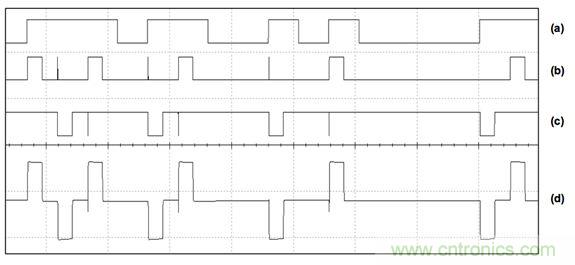

圖2顯示了仿真電路的波形。仿真器可以捕捉到在門輸出端出現的很小尖峰，不過這些尖峰不會在實際使用中產生問題。所產生的NRZ信號速率是2.048Mb/s。由於使用的是TTL器件和5V電源，因此峰峰信號電平小於±2.5V。如果需要更高幅度，可以使用具有更高邏輯擺幅的CMOS器件。
