介紹SDRAM電路設計之前先了解下SDRAM的尋址原理。SDRAMneibushiyigecunchuzhenlie
，keyibataxiangxiangchengyigebiaoge
，hebiaogedejiansuoyuanliyiyang，xianzhidingxing，zaizhidinglie，jiukeyizhunquezhaodaosuoxuyaodecunchudanyuan
，zheshineicunxinpianxunzhidejibenyuanli
，zhegebiaogechengweiluojiBank。由於技術、成本等原因
，不可能隻做一個全容量的Bank

，而且由於SDRAM工作原理限製，單一的Bank會造成非常嚴重的尋址衝突，大幅降低內存效率，所以在SDRAM內部分割成多個Bank，目前的SDRAM基本都是4個Bank。存儲陣列示意如圖1所示：

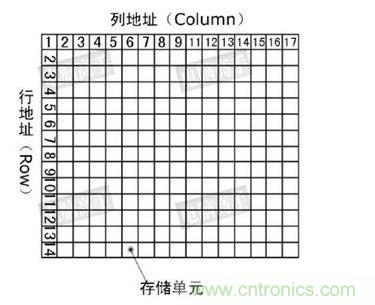

圖1　SDRAM存儲陣列示意圖

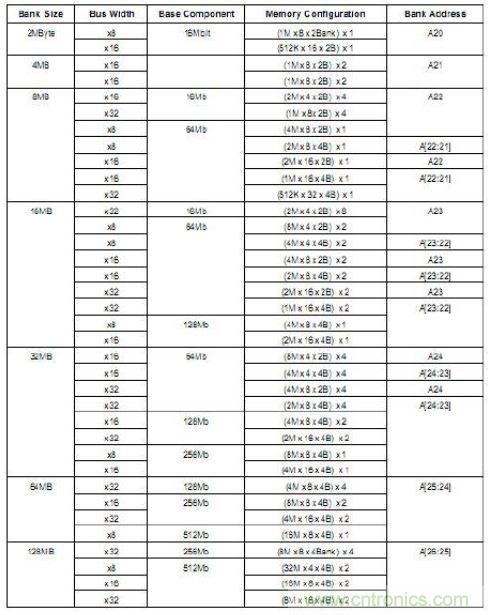

圖2　SDRAM引腳配置方案



圖2是S3C2440A手冊提供的SDRAM bank地址的配置方案，維護係統使用的SDRAM是HY57V561620FTP-H，它的規格是4*4M*16bit（使用兩片是為了配置成32位的總線寬度）
，BANK大小是4M*16=64MB

，總線寬度是32位，器件大小是4*BANK大小=256Mb，寄存器配置就是（4M*16*4B）*2
，根據圖2可知
，SDRAM上的BANK地址引腳（BA[1:0]）與S3C2440的A[25:24]相連。

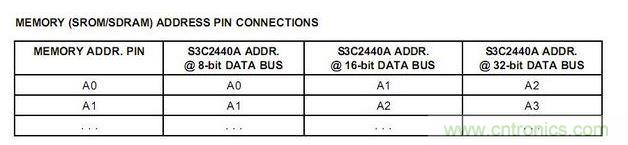

圖3 S3C2440A控製地址總線連接



圖3是寄存器控製地址總線連接方式，我們使用2片SDRAM配置成32位的總線寬度，所以SDRAM上的A[12:0]接到S3C2440的A[14:2]引腳。具體的SDRAM電路連接如圖4所示：

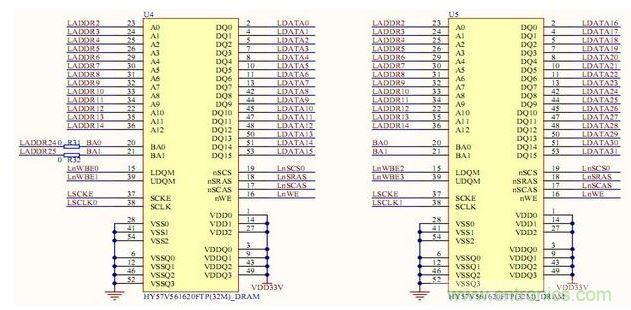

圖4　SDRAM電路連接圖



SDRAM的地址引腳是複用的
，在讀寫SDRAMcunchudanyuanshi，caozuoguochengshijiangduxiedizhifenliangcishurudaoxinpianzhong，meiyiciyoutongyizudizhixiansongru，liangcisongrudaoxinpianshangqudedizhifenbiechengweixingdizhiheliedizhi，tamenbeisuocundaoxinpianneibudexingdizhisuocunqiheliedizhisuocunqi。xiamianshigaixinpiandebufenxinhaoshuoming：



nSRAS：SDRAM行地址選通信號



nSCAS：SDRAM列地址選通信號



nSCS：SDRAM芯片選擇信號（選用Bank6作為sdram空間
，也可以選擇Bank7）



nWBE[3:0]：SDRAM數據屏蔽信號



SCLK0[1]：SDRAM時鍾信號



SCKE：SDRAM時鍾允許信號



LDATA[0:31]:32位數據信號



LADDR［2:14］：行列地址線



LADDR[25:24]：bank選擇線
