普(pu)通(tong)電(dian)路(lu)測(ce)量(liang)離(li)不(bu)開(kai)萬(wan)用(yong)表(biao)，可(ke)以(yi)說(shuo)這(zhe)個(ge)測(ce)量(liang)儀(yi)器(qi)是(shi)工(gong)程(cheng)師(shi)必(bi)備(bei)工(gong)具(ju)之(zhi)一(yi)。針(zhen)對(dui)於(yu)反(fan)向(xiang)驅(qu)動(dong)器(qi)的(de)測(ce)量(liang)方(fang)法(fa)及(ji)原(yuan)理(li)，是(shi)今(jin)天(tian)本(ben)文(wen)中(zhong)將(jiang)向(xiang)大(da)家(jia)說(shuo)明(ming)的(de)。



下麵我們以ULN2003ag集成塊為例來解釋如何識別集成塊的好壞問題。我們都知道ULN2003是七路反向驅動器
，通常用來驅動繼電器來控製外設。因此其工作原理為：當輸入端為低電平時ULN2003輸出端為高電平，繼電器得電吸合。輸入兼容各種類型的邏輯電路，輸出口最高電壓50V。

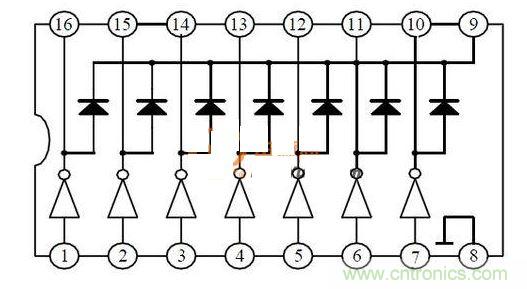

引腳圖



經過上文中的原理與作用講解
，我們推薦可以使用單片檢測方法。首先
，測VCC與GND間的阻值(16與8腳之間)，是否短路。其次，測輸入端1234567腳與8間的阻值，應該是相等，或者相差不大。然後
，測輸出端9101112131415腳與8間的阻值，應該是相等
，或者相差不大。在電路中的檢測方法為：由you於yu各ge路lu會hui受shou到dao外wai接jie電dian阻zu的de影ying響xiang，最zui好hao是shi再zai拿na一yi塊kuai正zheng常chang的de電dian路lu板ban，對dui比bi測ce量liang相xiang同tong腳jiao位wei的de電dian阻zu。或huo者zhe在zai有you輸shu入ru時shi
，測ce量liang對dui應ying腳jiao的de輸shu出chu電dian壓ya。
