從電視到可穿戴——在2014年的顯示器技術學會和展會上
，技術開發趨勢的這種轉換趨於明顯。麵(mian)向(xiang)可(ke)穿(chuan)戴(dai)的(de)超(chao)低(di)功(gong)耗(hao)反(fan)射(she)型(xing)液(ye)晶(jing)模(mo)塊(kuai)已(yi)經(jing)快(kuai)速(su)投(tou)入(ru)量(liang)產(chan)。顯(xian)示(shi)器(qi)周(zhou)邊(bian)部(bu)件(jian)也(ye)加(jia)快(kuai)了(le)支(zhi)持(chi)可(ke)穿(chuan)戴(dai)的(de)步(bu)伐(fa)。比(bi)如(ru)說(shuo)，出(chu)現(xian)了(le)為(wei)配(pei)合(he)能(neng)夠(gou)反(fan)複(fu)彎(wan)曲(qu)的(de)有(you)機(ji)EL顯示器而開發的可彎曲電池。





日本顯示器從2014年開始量產超低功耗反射型液晶模塊。該公司采用沒有背照燈的低功耗反射型，為進一步降低功耗，還結合了利用低溫多晶矽（LTPS）技術


，在像素內嵌的存儲器中保持圖像信息的技術“MIP（Memory in Pixel）”。顯示靜止圖片時幾乎不耗電，延長了可穿戴終端的使用時間。



對於反射型液晶的課題——畫質問題，該公司通過采用新開發的光散射層
，提高了亮度和可視性。通過追求以下3點：（1）不晃眼，看上去如同紙張一般；（2）反射率高，明亮；（3）無彩虹斑而成功地實現了量產化。

圖1：超低功耗反射型液晶模塊



在zai消xiao除chu導dao致zhi反fan射she型xing液ye晶jing畫hua質zhi劣lie化hua的de反fan射she電dian極ji表biao麵mian上shang的de細xi微wei凸tu凹ao的de同tong時shi，為wei了le讓rang液ye晶jing看kan上shang去qu像xiang紙zhi張zhang一yi樣yang雪xue白bai，該gai公gong司si還hai采cai用yong了le新xin開kai發fa的de光guang散san射she層ceng。





為了配合可反複彎曲的有機EL顯示屏
，日本的半導體能源研究所則在開發可彎曲電池。該公司開發的電池與一般的鋰離子電池基本為相同材料構成。通過重疊6～12層ceng擴kuo大da了le電dian池chi的de容rong量liang。電dian池chi彎wan曲qu變bian形xing時shi存cun在zai的de課ke題ti是shi外wai周zhou與yu內nei周zhou的de位wei移yi差cha。為wei吸xi收shou位wei移yi差cha，外wai裝zhuang采cai用yong了le壓ya花hua加jia工gong材cai料liao。半ban導dao體ti能neng源yuan研yan究jiu所suo沒mei有you透tou露lu詳xiang情qing

，除chu外wai裝zhuang外wai
，似si乎hu對dui電dian極ji部bu分fen也ye做zuo了le改gai進jin。

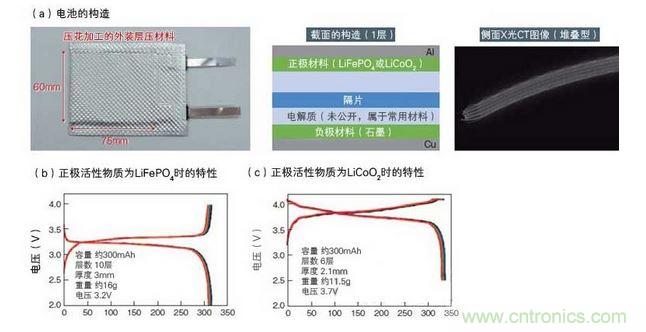

圖2：1萬次彎曲試驗後仍然維持特性



半導體能源研究所開發出了可以彎曲的鋰離子電池（a）。（b）圖為彎曲試驗實施0次（黑）
、1000次（紫）

、3000次（綠）
、6000次（黃）、1萬次（赤）後分別檢測到的特性。（圖：根據半導體能源研究所的資料製作）



要想以60mm×75mm的麵積實現300mAh左右的電池容量，使用正極活性物質比較安全的LiFePO4需要重疊10層
，厚度為3mm，使用LiCoO2需要重疊6層
，厚度為2.1mm。該公司試製的最多層數為12層，容量為600mAh。之後通過反複對電池實施曲率半徑為40mm到150mm的彎曲實驗來評測特性。隻要有需求
，該公司還將使曲率半徑達到25mm，以便佩戴於女性手腕。該公司還將開發支持多方向彎曲的電池。
