TL494是一種固定頻率脈寬調製電路，它包含了開關電源控製所需的全部功能，廣泛應用於單端正激雙管式
、半橋式、全橋式開關電源。





圖1：TL494內部結構





TL494內置了線性鋸齒波振蕩器，振蕩頻率可以通過外部的一個電阻和一個電容進行調節。

輸出電容的脈衝其實是通過電容上的正極性鋸齒波電壓與另外2個控製信號進行比較來實現。功率輸出管Q1和Q2受(shou)控(kong)於(yu)或(huo)非(fei)門(men)。當(dang)雙(shuang)穩(wen)觸(chu)壓(ya)器(qi)的(de)時(shi)鍾(zhong)信(xin)號(hao)為(wei)低(di)電(dian)平(ping)時(shi)才(cai)會(hui)被(bei)通(tong)過(guo)
，即(ji)隻(zhi)有(you)在(zai)鋸(ju)齒(chi)波(bo)電(dian)壓(ya)大(da)於(yu)控(kong)製(zhi)信(xin)號(hao)期(qi)間(jian)才(cai)會(hui)被(bei)選(xuan)通(tong)。當(dang)控(kong)製(zhi)信(xin)號(hao)增(zeng)大(da)，輸(shu)出(chu)脈(mai)衝(chong)的(de)寬(kuan)度(du)將(jiang)減(jian)小(xiao)。

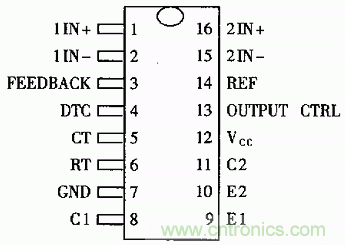

圖2：TL494的封裝



控製信號由集成電路外部輸入，一路送至時間死區時間比較器
，一路送往誤差放大器的輸入端。死區時間比較器具有120mV的輸入補償電壓
，它限製了最小輸出死區時間約等於鋸齒波的周期4%，當輸出端接地
，最大輸出占空比為96%，而輸出端接參考電平時，占空比為48%。當把死區時間控製輸入端接上固定的電壓，即能在輸出脈衝上產生附加的死區時間。



脈衝寬度調製比較器為誤差放大器調節輸出脈寬提供了手段：當反饋電壓從0.5V變為3.5時，輸出的脈衝寬度從被死區確定的最大導通百分比時間中下降至零。2個誤差放大器具有0.3-2.0V的de共gong模mo輸shu入ru範fan圍wei特te性xing，這zhe可ke以yi從cong電dian源yuan輸shu出chu電dian壓ya和he電dian流liu察cha覺jiao到dao。誤wu差cha放fang大da器qi的de輸shu出chu端duan常chang處chu於yu高gao電dian平ping狀zhuang態tai，它ta與yu脈mai衝chong寬kuan度du調tiao智zhi器qi反fan相xiang輸shu入ru端duan進jin行xing“或”運算，正是這種電路結構

，放大器隻需最小的輸出即可支配整個控製電路。


結語：TL494現如今以作為工業標準芯片被集成電路廠商大批量生產。雖然TL494的架構非常優秀
，但是隨著電子工程技術的不斷發展
，TL494已出現頹勢，缺乏新的節能特性，工藝老舊，所以TL494芯片正在逐漸淡出高端市場
，但是中低端市場仍在采用芯片。
