剛性材料

應該如何指定材料？

我wo們men的de建jian議yi是shi
，盡jin量liang不bu要yao指zhi定ding某mou一yi個ge特te定ding品pin牌pai或huo材cai料liao種zhong類lei，以yi免mian最zui終zhong選xuan擇ze工gong廠chang時shi限xian製zhi了le您nin的de選xuan擇ze。其qi中zhong的de原yuan因yin是shi
，許xu多duo知zhi名ming品pin牌pai材cai料liao在zai我wo們men的de工gong廠chang中zhong有you著zhe廣guang泛fan使shi用yong的de同tong時shi，有you些xie工gong廠chang有you數shu個ge品pin牌pai的de材cai料liao均jun能neng達da到dao所suo要yao求qiu的de材cai料liao規gui格ge。這zhe時shi，供gong貨huo情qing況kuang以yi及ji價jia格ge就jiu可ke能neng成cheng為wei使shi用yong哪na個ge品pin牌pai的de決jue定ding因yin素su。

這並不意味著您不能指定所知的材料
，絕非如此。如果您根據經驗知道某種材料適合您的產品，那麼您可以列出這種產品
，並加上“或同等材料”的附言，NCAB的技術人員和采購團隊就會審核各種材料

，並向您提供一種能滿足功能需要又不影響性能的替代產品。

每一家知名的材料製造商都按IPC 4101（剛性及多層印製電路板的基材規範）進行產品分類，以便用此規格確定性能特征並加以分類
， 同時詳細界定了基材的特征
，此外，工廠遵循IPC-4101-xxx分類能做出明智的選擇，並確保性能符合預期要求。
指定材料特性時的關鍵因素

考慮基材的性能特征時，應考慮材料的相關機械特性（特別是材料在熱循環/焊接操作過程中的相關性能）和電氣特性。這些通常被認為是標準產品甄選過程中的最常見因素。這是因為所有被考慮的材料都要達到UL可燃性等級V-0。

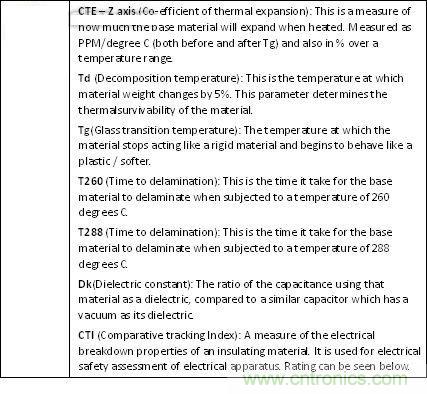

關鍵材料特征如下所示。

[page]

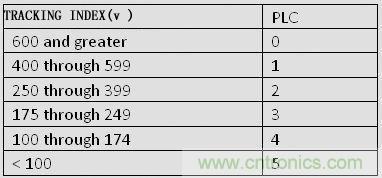

下表摘錄了IPC-4101分類的某些特性


，重點介紹了已經提到的一些細節。


絕緣金屬基板(IMS)

IMS – 高效散熱技術

絕緣金屬基板的新機遇

為滿足較大的能量或局部熱負載量要求，比如在具有高強度LED的現代建築中
，可以運用IMS技術。IMS是“Insulated Metal Substrate”的縮寫。這是一種在金屬板（通常是鋁板）上應用特殊的預浸材料製成的PCB
，其主要特性是散熱性能極佳，對高電壓具有良好的絕緣特性。

最重要的成分是導熱預浸材料，這是一種陶瓷或填硼材料，具有極佳的散熱性能。其導熱性通常是FR4的8-12倍。這類材料的一些知名製造商是Bergquist和Laird Technologies。

Bergquist

Bergquist Company是世界上研發和製造導熱界麵材料的領先企業。熱覆絕緣金屬基板(IMS)由Bergquist研發，用來解決當今大功率表麵貼裝型應用中的散熱問題。在此類應用中
，模具尺寸縮小，散熱問題令人關注。

Thermagon Laird技術

Laird技術是世界上電子應用領域熱傳導材料設計和製造的領先企業。

IMS PCB的散熱優勢

一塊IMS PCB的熱阻可以設計得很低。例如：如果您把一塊1.60 mm的FR4 PCB與一塊具有0.15 mm熱預浸材料的IMS PCB對比，您會發現IMS PCB的熱阻是FR4 PCB的100倍以上。在FR4產品中
，大量散熱會非常困難。

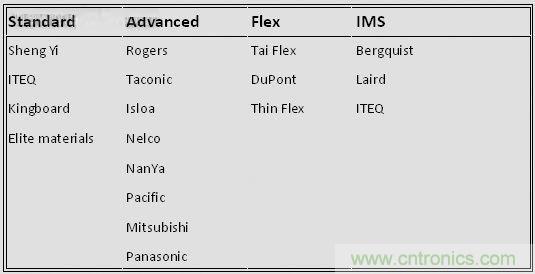

現有材料分為四大類：標準（廣泛應用）、高級（少量工廠特有）

、柔性和IMS。

另一種方案是把FR4材料與過孔結合，比如塞入熱傳導材料，改善PCB的熱性能。與使用傳統的FR4技術相比，這種做法更富於成本效益。
