打破微細化常識的RASMID™係列

其中，ROHM於2011年開發了03015（0.3 mm×0.15 mm）尺寸的世界最小貼片電阻器，相比以往的0402產品尺寸成功減小了44%。2012年開發了世界最小半導體—0402尺寸的齊納二極管。2013年，產品陣容中增加了0402尺寸的肖特基勢壘二極管（SBD），同時實現了03015尺寸的貼片電阻器量產。

[ 圖1 ] 與0.5mm粗細的自動鉛筆芯對比

ROHM將這些采用與傳統截然不同的新工藝方法實現了小型化
、以驚人的尺寸精度(±10μm)為豪的世界最小元器件定位為RASMID™（ROHM Advanced Smart Micro Device）係列。

驚人的尺寸精度

ROHM通過采用與以往不同的
、獨創的微細化技術，在開發製造係統的同時
，改進切割方法，在切割工藝上將封裝尺寸公差大幅降至±10μm。通過提高尺寸精度
，消除毛刺和碎片
，有助於減少貼裝時的吸著誤差以及提高貼裝精度。

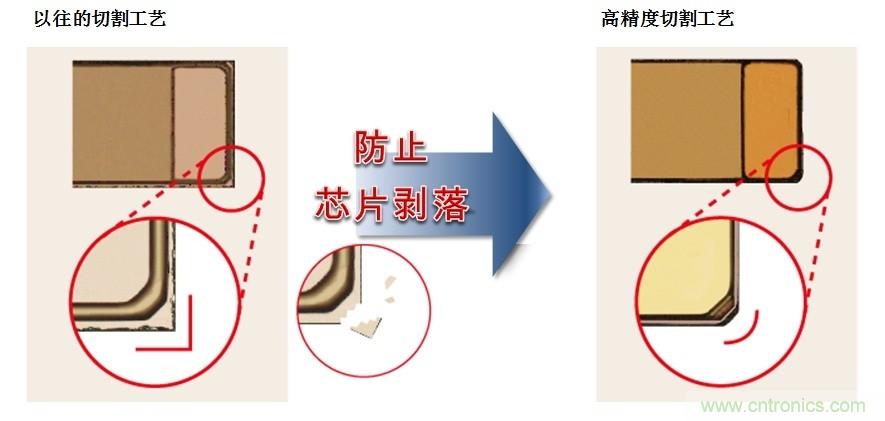

[ 圖2]高精度的切割工藝
＜通過采用底麵電極，大幅減少貼裝時的誤差＞

在將微小的

、細(xi)長(chang)形(xing)狀(zhuang)的(de)貼(tie)片(pian)元(yuan)器(qi)件(jian)排(pai)列(lie)在(zai)印(yin)刷(shua)電(dian)路(lu)板(ban)上(shang)通(tong)過(guo)回(hui)流(liu)爐(lu)等(deng)進(jin)行(xing)焊(han)接(jie)時(shi)，細(xi)長(chang)的(de)貼(tie)片(pian)有(you)時(shi)會(hui)像(xiang)樓(lou)房(fang)一(yi)樣(yang)樹(shu)立(li)起(qi)來(lai)。這(zhe)種(zhong)現(xian)象(xiang)被(bei)稱(cheng)作(zuo)呈(cheng)現(xian)出(chu)高(gao)樓(lou)狀(zhuang)的(de)“曼哈頓現象”或像碑石一樣的“立碑現象”等。

元(yuan)器(qi)件(jian)樹(shu)立(li)起(qi)來(lai)的(de)原(yuan)因(yin)是(shi)由(you)於(yu)焊(han)錫(xi)表(biao)麵(mian)的(de)張(zhang)力(li)以(yi)及(ji)溫(wen)度(du)上(shang)升(sheng)的(de)時(shi)間(jian)點(dian)等(deng)多(duo)種(zhong)因(yin)素(su)綜(zong)合(he)造(zao)成(cheng)的(de)，但(dan)是(shi)受(shou)電(dian)極(ji)左(zuo)右(you)平(ping)衡(heng)的(de)影(ying)響(xiang)也(ye)很(hen)大(da)。多(duo)麵(mian)電(dian)極(ji)的(de)情(qing)況(kuang)下(xia)，側(ce)麵(mian)和(he)底(di)麵(mian)受(shou)焊(han)錫(xi)牽(qian)引(yin)
，產(chan)生(sheng)如(ru)下(xia)圖(tu)紅(hong)線(xian)方(fang)向(xiang)的(de)力(li)。如(ru)圖(tu)所(suo)示(shi)，焊(han)錫(xi)的(de)印(yin)刷(shua)位(wei)置(zhi)以(yi)及(ji)電(dian)極(ji)尺(chi)寸(cun)如(ru)有(you)偏(pian)差(cha)，會(hui)被(bei)牽(qian)引(yin)到(dao)接(jie)觸(chu)麵(mian)積(ji)大(da)的(de)方(fang)向(xiang)，特(te)別(bie)是(shi)極(ji)小(xiao)的(de)貼(tie)片(pian)容(rong)易(yi)產(chan)生(sheng)曼(man)哈(ha)頓(dun)現(xian)象(xiang)。另(ling)一(yi)方(fang)麵(mian)，如(ru)果(guo)是(shi)底(di)麵(mian)電(dian)極(ji)，隻(zhi)有(you)底(di)麵(mian)才(cai)會(hui)產(chan)生(sheng)拉(la)力(li)，極(ji)不(bu)易(yi)產(chan)生(sheng)曼(man)哈(ha)頓(dun)現(xian)象(xiang)。

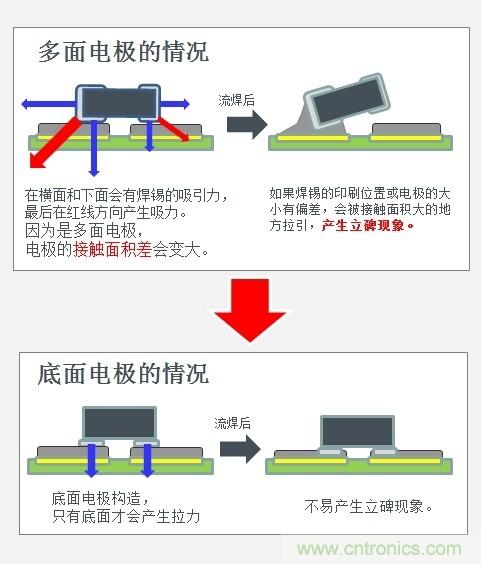

 [ 圖3 ] 由於電極麵方向偏差小
，不易產生曼哈頓現象

RASMID™係列產品尺寸精度提高
，電極左右的偏差小
，電極表麵采用了耐腐蝕性的金，因此焊錫的潤濕性得到提升。

第二頁：rohm超小元器件各種參數介紹；

[page]
通過共同開發貼裝技術
，實現高精度
、高密度貼裝

RASMID™係列不僅僅追求產品的小型化，乃至貼裝技術也進行了更加實用化的技術開發。新尺寸03015產品通過與主要的4家貼裝機廠商反複協商，通過提供大量樣品進行貼裝評估，最終達到了零不良率。

在(zai)引(yin)腳(jiao)電(dian)板(ban)處(chu)焊(han)接(jie)的(de)焊(han)錫(xi)部(bu)分(fen)叫(jiao)做(zuo)角(jiao)焊(han)縫(feng)
，多(duo)麵(mian)電(dian)極(ji)的(de)情(qing)況(kuang)下(xia)，側(ce)麵(mian)和(he)上(shang)麵(mian)也(ye)會(hui)附(fu)著(zhe)焊(han)錫(xi)
，需(xu)要(yao)占(zhan)用(yong)印(yin)刷(shua)電(dian)路(lu)板(ban)的(de)麵(mian)積(ji)。通(tong)過(guo)高(gao)精(jing)度(du)化(hua)和(he)底(di)麵(mian)電(dian)極(ji)化(hua)，占(zhan)用(yong)最(zui)小(xiao)限(xian)度(du)的(de)麵(mian)積(ji)即(ji)可(ke)，安(an)裝(zhuang)麵(mian)積(ji)可(ke)以(yi)減(jian)少(shao)約(yue)40%。

憑借小型輕量化，具備優越的耐衝擊性、接合可靠性

通過小型化以及采用底麵電極，焊錫的接地麵積變小，人們擔心耐衝擊性也會隨之減弱，但是相比以往0402尺寸產品，改進材料，將質量輕量化，對於整機落下時給電路板帶來的衝擊力
，其耐性反而提高了。

0402（0.4×0.2mm）尺寸的肖特基勢壘二極管

該肖特基勢壘二極管采用了作為RASMID™係列特點的新工藝，應用於智能手機等移動設備
，實現高密度貼裝
，是世界最小級別產品。相比以往的0603尺寸（0.6mm×0.3mm），成功將尺寸降低了82％。

[ 圖4 ] 0603和0402尺寸的肖特基勢壘二極管對比

一般來說，二極管的貼片微細化和電氣特性成反比。通過采用獨創的貼片元器件構造和超精密加工技術，在正向電壓(VF)為首的主要電氣特性方麵，在維持了與以往產品（0603尺寸）同等水平的基礎上
，實現了超小型化、超薄型化，打破了普遍認為的相反關係。（表1）

尺寸	VF (@IF=10mA)	IR (@VR=10V)	VR (反向電壓)
0603 (已有)	0.37V max.	7μA max.	30V min.
0402	0.37V max.	7μA max.	30V min.

[ 表1 ] 0603（0.6×0.3mm）與0402（0.4×0.2mm）尺寸產品的規格對比

03015（0.3×0.15mm）尺寸的電阻器

03015電阻器在量產的電子零部件中達到了最小型。相比以往的0402產品，成功地將尺寸降低了56%。

（圖5）電阻器0402（0.4×0.2mm）和03015（0.3×0.15mm）尺寸產品對比

2012年1月開始樣品出貨，在2013年真正開始量產。為了進一步為設備的小型化做貢獻
，目前還在開發0201（0.2×0.1mm）尺寸產品。

尺寸	額定功率	額定電壓	元件最高 電壓	電阻值 容差	電阻值範圍		電阻溫度 特性	使用溫度 範圍
03015	1/50W　(0.020W)	√（額定功率×標稱值）的計算值與元件最高電壓值中取較小的值	10V	F(±1%)、 J(±5%)	10Ω～91Ω	(E24)	±200ppm/℃	-55～+125℃
					100Ω～1MΩ	(E24)	±200ppm/℃

[ 表2 ] 03015（0.3×0.15mm）尺寸產品規格一覽表

總結

ROHM以采用新工藝
、新技術的“RASMID™係列”為中心，擁有眾多世界最小零部件
，以此滿足智能手機

、可穿戴終端等日益高漲的小型


、薄型化需求。
