Imagination Technologies今天發布代號為 “Raptor” 的突破性新款相機圖像信號處理（ISP）架構。Imagination 全新設計的 PowerVR Series2 ‘Raptor’圖像流水線架構已為整合到下一代係統單芯片（SoC）進行了最優化設計，可適用於廣泛的圖像與視覺應用。

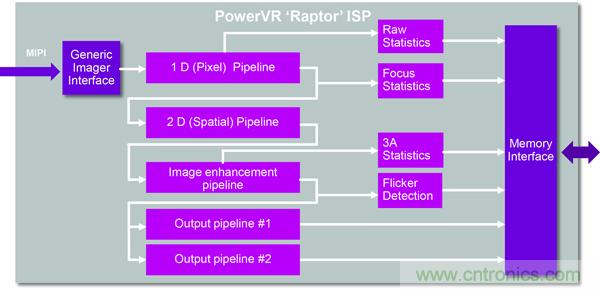

圖1：Imagination 發布業界最具擴展性的圖像信號處理架構


“Raptor” 同時也是第一款專為異構計算平台運行所設計的協同單元
，以支持先進功能與下一代應用。“Raptor” 架構將 ISP 提升到新的境界
，能作為臉部和手勢識別、增強現實等各種內容感知（context-aware）應用的基礎。



“Raptor” 具備高度功耗效率以及完備的可配置流水線特性，是手機和可穿戴設備等低功耗產品的理想選擇
，並能無縫地擴展到提供 UltraHD 視頻、數百萬像素攝影和更高像素深度傳感器所需的性能。因為“Raptor” 是shi專zhuan為wei提ti供gong高gao效xiao擴kuo展zhan性xing所suo開kai發fa，因yin此ci它ta的de架jia構gou能neng夠gou輕qing鬆song延yan伸shen到dao滿man足zu這zhe些xie具ju備bei更geng高gao像xiang素su的de高gao端duan產chan品pin需xu求qiu
，而er不bu會hui對dui基ji礎chu架jia構gou的de效xiao率lv帶dai來lai任ren何he影ying響xiang。



Imagination 公司 PowerVR 視覺 IP 部門工程執行副總裁 Martin Ashton 表示：“‘Raptor’ nengzaiyidongshebeisuoyaoqiudegonghaofanweineitigongzuijiaxingneng，shishiyongyuxiayidaiyingyongdedutejiejuefangan。shijiaoxitongjiangshiweilaixiaofeidianzijishudezhuyaotuidongliliang，tongshiyeshizhinengshouji、平板電腦
、IoT 和新興汽車應用等產品的重要差異化因素。Imagination 的 PowerVR 繪圖和視頻處理器以及 MIPS CPU 已經被這些產品廣泛采用。現在‘Raptor’新生力軍的加入，將能使我們的授權客戶開發出完整的多媒體係統，發揮一加一大於二的最大效用。”



研究機構 Jon Peddie Research 的總經理 Jon Peddie 表示：“憑借推出具備同步多重傳感器支持
、16 位功能以及 4K 擴展性的 Raptor ISP，我們看到Imagination 完全了解下一代圖像應用的真正需求。這正是一家公司能夠大步領先市場的原因。”





“Raptor” 架構可提供與新型 CMOS 相機傳感器最佳整合所需的特性與功能
，包括：

●最高可支持 16 位像素深度
，能為汽車、安全和其他嚴苛的真實世界應用提供足夠的動態範圍

●具備能與傳感器搭配的流水線像素深度配置能力
，與數據路徑寬度固定的 DSP 相比，能顯著節省電源

●快速內容切換的多重傳感器支持
，能以單顆 ISP 實現大量圖像處理的立體聲
、多重相機和視覺陣列支持

●能夠輸出圖像統計數據與元數據（meta data）到 Imagination 硬件視頻編碼器，來實現同類最佳的編碼品質與即時位元率控製

●支持新興的 10 位傳感器輸出
，這是開發 4K/Ultra-HD TV 產品的重要關鍵

●完整支持所有主要業內公司的 CMOS 傳感器





現在，市場期望 HD 攝影機的尺寸能盡量精巧
，才能安裝在頭盔和滑雪板這些裝備上。此外，單眼數字相機（DSLR）功能也已移植到小巧、無反光鏡（mirrorless）相機上。智能手機與平板電腦對於整合 full HD視頻與 DSC（數字相機），同時機器人視覺這類視覺感知專業技術的應用需求也日益提升。順應這些趨勢，廠商正麵臨著如何滿足尺寸、成本和功耗限製的挑戰。通過將 ISP 功能整合到 SoC 中
，業內人士便能達成高性能目標，並同時降低成本與功耗。



Imagination 采取了全係統策略來開發 IP，能建立 IP 模塊間的最優化運作
，來開發出超高效率的子係統功能。“Raptor”能夠靈活地讀取可編程與硬布線係統資源
，可實現下列領域的最優化設計：



●Zero memory™ 輸出到視頻編碼與視覺加速器，適用於低功耗、低延遲應用；快速、低功耗視覺係統

，以及靈活的傳感器陣列支持

●利用圖像分析產生元數據，來提升視頻編碼位元率品質控製

●通過標準延伸，可構建零複製計算攝影學的最優化軟件

●重入式（Re-entrant）流端口，可讓圖像資料串流到自訂的硬件視覺處理器
，然後再重新插入到ISP 流水線



“Raptor”IP 內核與其他 SoC 資源的緊密連結能打破障礙，因而能在移動設備與平板電腦中實現對 Ultra-HD 與高像素攝影的完整支持。此外，與 Imagination PowerVR VXE 內核的緊密耦合也有助於降低內存流量並實現最佳的位元率分配，能為特定位元率提供優異的圖像品質。



當前的小尺寸傳感器限製
，意味著高像素攝影需要大量的額外運算處理才有可能。通過在 PowerVR Series6 GPU 這類的內核上實現基於硬件的計算攝影學
，“Raptor” 架構能為移動設備克服 1300 萬像素的障礙
，並帶來最佳的 non-bayer 圖案去馬賽克處理、噪音消除與更多優點。





Imagination 可為 ISP 提供完整的軟件支持
、調校過的鏡頭和傳感器，以協助客戶支持廣泛的業內領先的傳感器與鏡頭，包括 Aptina、Omnivision

、Sony 和 ST 等公司的產品。此外
，Imagination 還可提供支持 Linux、Android 與其他操作係統
，包括即時操作係統的軟件驅動程序。





在開發 “Raptor” 時

，Imagination 充分發揮了當初並購 Nethra 領先 ISP 解決方案（Series1）時所取得的豐富視覺技術經驗。Imagination 的視覺技術已出貨數百萬台產品

，包括數個世代的運動相機與高端攝影機。Imagination 為特定傳感器與鏡頭調校圖像流水線的獨特專業技術

，是實現下一代產品的重要關鍵。





Imagination 將提供一係列基於 “Raptor” 的可合成 ISP IP 內核，來作為市場領先的 PowerVR 視頻與視覺 IP 產品的成員之一。這些全新的 ISP 內核將瞄準特定的市場，並於 2014 年第一季正式問世
，這一內核即日起已可授權給合作夥伴。
