ADI業界最快的18位SAR模數轉換器AD7960,吞吐量達5MSPS

發布時間：2013-09-09 責任編輯：xueqi

【導讀】ADI最近推出18位PulSAR®模數轉換器AD7960，吞吐量達到5MSPS，同類最佳本底噪聲22.4 nV/√Hz和較高的線性度，可用於低功耗信號鏈、多路複用係統和過采樣應用。

ADI最近推出18位PulSAR®模數轉換器AD7960，吞吐量達到5MSPS，是現有所有SAR（逐次逼近型寄存器）轉換器的兩倍。憑借業界領先的吞吐量、同類最佳的本底噪聲和較高的線性度，AD7960 PulSAR模數轉換器設計用於低功耗信號鏈、多路複用係統（如數字X射線）和過采樣應用（包括光譜儀、MRI梯度控製和氣譜分析）。

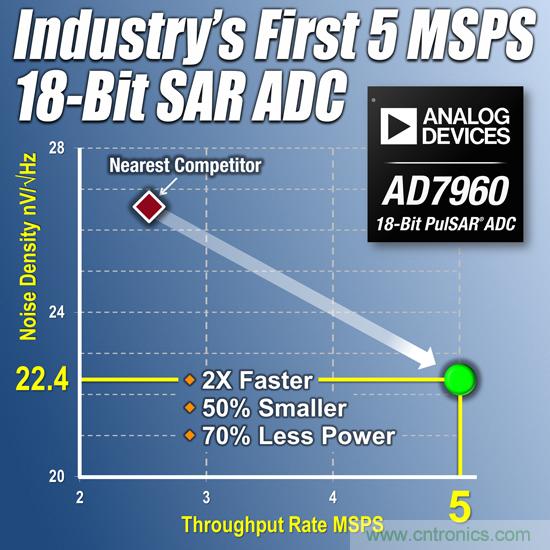

圖片1：ADI推出業界最快的18位SAR模數轉換器AD7960

不同於其他18位模數轉換器通過犧牲功耗和精度來實現較高的采樣速率，AD7960在5MSPS吞吐量下的功耗為39 mW，並且專門經過優化，可實現出色的直流線性度(+/- 0.8 LSB INL)和交流性能(99dB SNR)，即使在滿吞吐量下也是如此。這款新型轉換器還具有相對於其滿量程輸入而言的同類最佳本底噪聲(22.4 nV/√Hz)，再結合較小的封裝尺寸，能夠幫助設計師解決高通道密度係統中常見的空間、散熱、功耗和其他關鍵設計難題。

ADI最近還推出了16位PulSAR模數轉換器AD7961，可在5-MSPS的吞吐量下實現優異的信噪比(95.5 dB)和INL(+/- 0.2 LSB INL)。

●下載數據手冊、觀看視頻、申請樣片和訂購評估板，請訪問：http://www.analog.com/zh/pr09062/ad7960

http://www.analog.com/zh/pr09062/ad7961

●Circuits from the Lab參考電路：CN0277 用於數據采集的高精度、18位、5-MSPS、低功耗信號鏈：

http://www.analog.com/zh/pr09062/cn0277

●通過中文技術論壇EngineerZone™聯係工程師和ADI產品專家：http://ezchina.analog.com/community/data-converters

●更多有關產品信息，請致電亞洲技術支持中心：400 6100 006, 或發送郵件至 china.support@analog.com ，也可點擊ADI官方微博http://weibo.com/analogdevices ，或通過手機登錄m. analog.com 或 www.analog.com了解最新產品等信息。

●更多ADI產品及應用視頻，請訪問：http://videos.analog.com/category/chinese/

針對數據采集係統的AD7960和AD7691 PulSAR模數轉換器

AD7961和AD7960 PulSAR模數轉換器為儀表儀器和醫療保健領域的16位和18位數據采集應用提供了一種引腳兼容型升級/降級路徑。這些產品內置一個靈活的低噪聲LVDS（低壓差分信號）接口，其片外數據傳輸速度高達300 MHz。

相關評估工具（如參考電路、開發套件和FPGA夾層卡）包括全部HDL代碼和設備驅動器，可與FPGA輕鬆集成，並能在簡化的設計環境中加快開發速度。

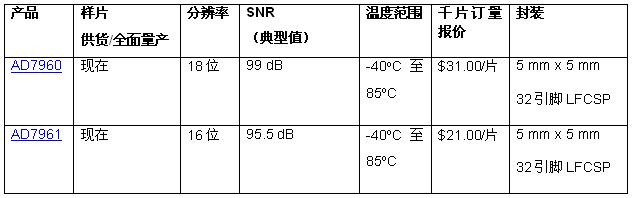

報價與供貨

AD7960可以與ADA4897 低功耗、軌到軌輸出放大器、AD8031軌到軌I/O放大器和ADR4540或者ADR4550基準電壓源配合使用，以提供一個完整的低功耗、高精度信號鏈。

要采購轉換器麼，點這裏了解一下價格!
