IR推出全新3.5x3.5mm超小封裝集成式穩壓器，效率高達97.5%

發布時間：2013-08-14 責任編輯：Cynthiali

【導讀】IR近日新推出IR3823 SupIRBuck集成式穩壓器，IR3823采用3.5x3.5mm超小型封裝，具備97.5%高效率並提供高達3A的電源，適用於空間受限、節能高效的網絡通信、服務器和存儲應用。

IR全新IR3823 3A SupIRBuck集成式穩壓器

IR近日推出IR3823 SupIRBuck®集成式穩壓器，適用於空間受限、節能高效的網絡通信、服務器和存儲應用。IR3823采用3.5x3.5mm超小型封裝，具備高效率並提供高達3A的電源。在把功率從6V輸入轉換到4.8V輸出的產品設計中，效率可超過97.5%。

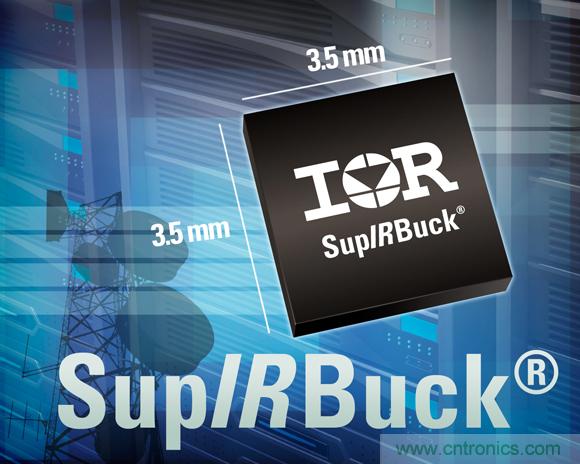

圖1：IR全新IR3823 3A SupIRBuck®集成式穩壓器

該產品極高的初始效率可讓開關在12V電源下的頻率達到1.5MHz，從而可在不到130mm2的麵積內實現完善的3A電源解決方案。新器件以恒定頻率在幾乎無抖動的情況下操作，並具有同步功能，非常適合噪音敏感應用；更高的帶寬則可減少元件數量，有效縮小了電路板的占位麵積。該器件還配備了可供選擇的三電平軟啟動功能以方便排序。

IR亞太區銷售副總裁潘大偉表示：“IR3823解決方案散熱性能卓越，能在不到130mm2麵積內實現簡易部署，可讓空間受限的低電流負載點應用直接從12V輸入轉換功率，以滿足基準性能的需求。”

IR3823具有從300kHz到1.5MHz的可編程開關頻率。其它主要功能包括溫度補償過流保護、輸岀過壓保護、熱關斷等。

規格

器件編號

封裝

電路

VIN

VOUT

IOUT

開關頻率

IR3823

PQFN

3.5x3.5mm

單一輸出

5V到21V (自偏置)

1V到21V (帶有5V外偏置)

0.6V到86%Vin

3A

300到1,500kHz

參考設計	配備組件	VIN範圍 (V)	VOUT範圍 (V)	IOUT (A)	開關頻率(kHz)
IRDC3823	IR3823M	12V	1.2V	3A	600

設計工具

新產品現正接受批量訂單。相關數據請瀏覽IR網站www.irf.com。欲獲取方便易用的互動網絡工具信息，請點擊Http://mypower.irf.com/SupIRBuck，該產品能讓用戶快速選擇所需器件，以及模擬使用已選取SupIRBuck產品。IR還提供SupIRBuck Excel電子表格式設計工具、Icepak熱模型以及采用新器件的IRDC3823 SupIRBuck參考設計。
