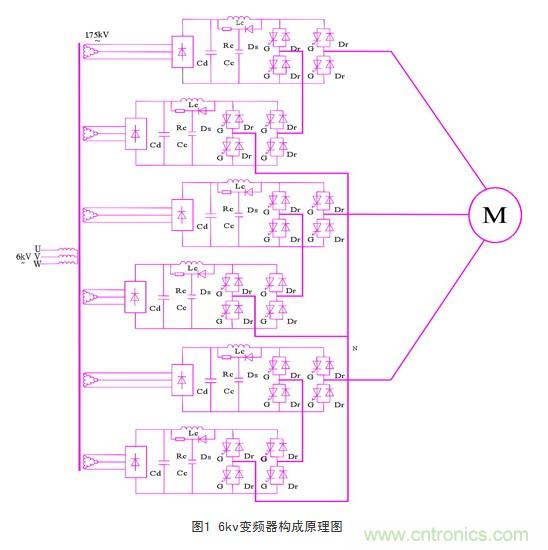

6kv變頻器構成原理

具體的工作過程是：以6kv變頻器為例，電網電壓經過移相變壓器降為1750v
，經整流橋d整流，然後進入由電容器cc
、cd、電感lc

、電阻rc
、二極管ds組成的緩衝電路

，然後電信號輸入由igct逆變橋組成的兩電平功率單元
，每相由兩個igct功率單元進行串聯組成，形成交流電壓，然後高壓輸出給電機。
每個兩電平功率單元由整流橋、穩壓電路、igct逆變橋組成，穩壓電路接入igct逆變橋輸入端
，電阻rc與二極管ds串聯
，兩端與電感lc並聯，在電阻rc與二極管ds之間接有電容器cc，電容器cc另一端接電容器cd
；電容器cd另端接電感lc與電阻rc的輸入端。igct逆變橋由四個由igct器件與二極管dr組成的反並聯單元構成。

對於6kv變頻器，移相變壓器二次側電壓1750v，功率單元直流側電壓2500v，每相2個功率單元串聯，功率部分隻需6個功率單元。移相變壓器共6個副邊繞組。

這樣，每個功率單元輸出的最高電壓為1750v，2個功率單元串聯就能夠輸出3500v
，正好對應於6kv係統的相電壓。

對4500v/4000a的igct而言，其長期工作電流有效值可達1500a。

所以，變頻器的容量為s=1.732×6000×1500=15000kva
　　
考慮到電機的功率因數，此種變頻器可以輕鬆驅動12000kw的電機。

[member]
[page]

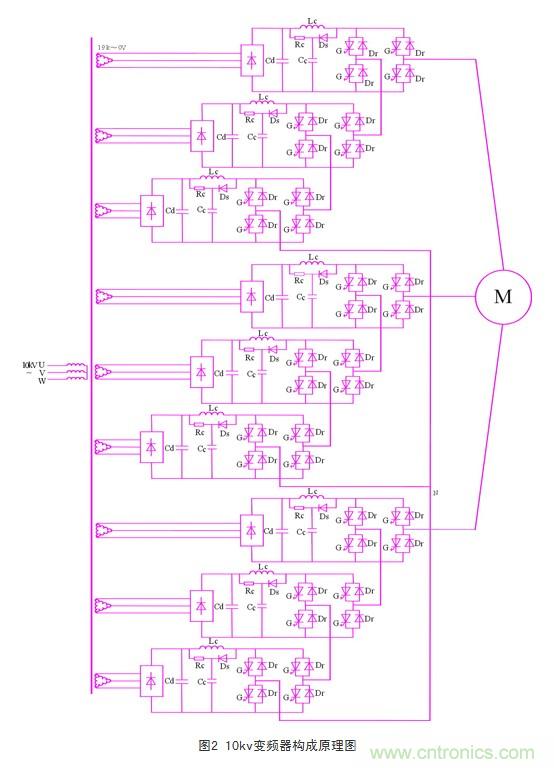

10kv變頻器構成原理

對於10kv變頻器，移相變壓器二次側電壓1900v
，功率單元直流側電壓2700v，每相3個功率單元串聯，功率部分隻需9個功率單元。移相變壓器共9個副邊繞組。

這樣，每個功率單元輸出的最高電壓為1900v
，3個功率單元串聯就能夠輸出5700v，正好對應於10kv係統的相電壓。

在要求高可靠性的場合，每相也可以串聯4個igct功率單元。

對4500v/4000a的igct而言
，其長期工作電流有效值可達1500a。

所以，變頻器的容量為s=1.732×10000×1500 =26000kva

考慮到電機的功率因數，此種變頻器可以輕鬆驅動22000kw的電機。

[page]

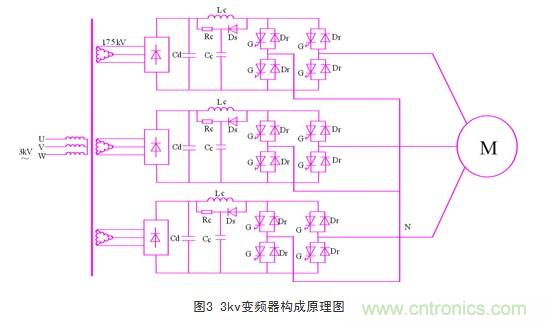

3kv變頻器構成原理

對於3kv變頻器，變壓器每相采用一個功率單元的形式，功率部分隻需3個功率單元。

高壓大功率變頻器性能試驗，高壓大功率變頻器出廠前的試驗是產品質量檢查的重要環節，特別是全載（即滿額定負荷）試驗尤為重要。
