產品特性：

• 集成了最新的計量
  、安全和電力線通信(G3-PLC)技術
• 支持多功能設計，支持電表與集中器的通信測試
• 采用獨立的鄰域網(NAN)和家域網(HAN)接口

應用範圍：

• 智能電表

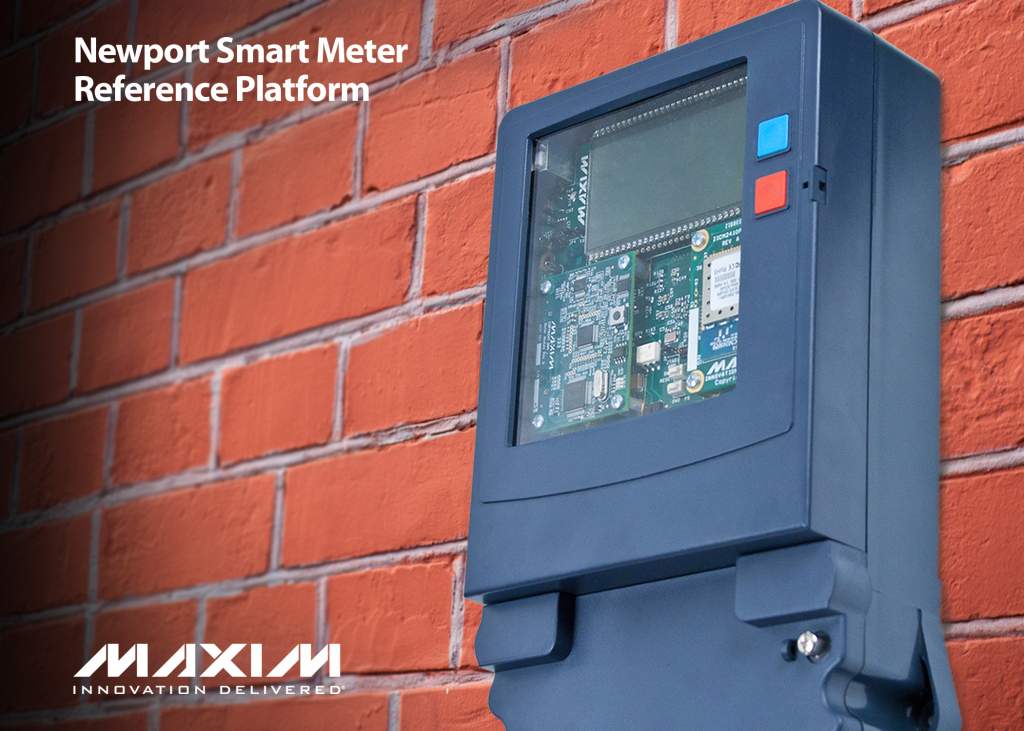

Maxim Integrated Products, Inc  推出Newport智能電表參考設計平台。該平台集成了最新的計量

、安全和電力線通信(G3-PLC)技ji術shu
，為wei電dian力li行xing業ye提ti供gong多duo種zhong智zhi能neng電dian網wang的de評ping估gu途tu徑jing，為wei製zhi造zao商shang提ti供gong簡jian單dan易yi用yong的de智zhi能neng電dian表biao設she計ji
，縮suo短duan產chan品pin上shang市shi時shi間jian。高gao集ji成cheng度du和he最zui高gao精jing度du設she計ji有you效xiao降jiang低di了le基ji礎chu設she施shi成cheng本ben，Newport采用高度可靠、高度靈活且堅固耐用的集成器件

，能夠在惡劣條件下保持係統高性能運行。該設計印證了Maxim針對智能電網提供計量、通信、安全、接口
、供電及時間記錄優異方案的承諾。提供獨立的G3-PLC集中器板
，支持電表與集中器的通信測試。

支持已知需求；預測未知需求

智能電網的部署存在一定的確定性和不確定性。任何智能電表都需要高精度、可靠通信以及高度安全和更長的使用壽命。為確保設計滿足這些性能標準，Newport評估平台集成了71M6541片上表計係統(SoC)，在2000:1的寬電流範圍內精度高達0.1%。G3-PLC芯片組包括MAX2991和MAX2992，具有自適應頻率映射、陷波和可靠工作模式，確保噪雜條件下的正常通信。MAXQ1050安全微控製器支持高級和可升級的加密標準
，防止黑客攻擊。Maxim一貫的高質量可確保任何現場條件下長時間的正常通信。

新應用的需求，例如EV反向饋電控製
，由此看出
，智能電網係統需要適應各種新興應用的變化。Newport智能電表參考設計平台采用功能強大集成器件，能夠靈活應對各種不確定性需求，例如加密算法

、不同的通信協議，以及對現場可升級電表的需求。通過使用這一智能電表平台，設計者可評估MAX2991/MAX2992 G3-PLC兼容芯片組
、71M6541表計SoC，以及MAXQ1050安全微控製器在其新一代智能電表中的應用。

高集成度支持多功能設計

Newport平台包括兩套通信器件，可以采用獨立的鄰域網(NAN)和家域網(HAN)接口。參考設計安裝了一套Maxim的G3-PLC芯片組(MAX2991/MAX2992)
，支持電表至集中器(A路徑)、電表至室內顯示器及家庭網關(B路徑)或兩個路徑的通信。該芯片組兼容於新興OFDM電力線通信標準IEEE® P1901.2，支持係統互操作。MAX2992還包括帶有AES-128加密/解碼功能的CCM安全認證協處理器。

71M6541高集成度表計SoC為Newport平台提供計量。這一經過實踐考驗的解決方案在-40°C至+85°C工業溫度範圍內及2000:1的電流範圍內能夠保持誤差< 0.1%的精度。71M6541組合了功能強大的可編程、可定製32位計算引擎；采用公司單轉換器技術(Single Converter Technology®)的22位∑-Δ ADC、帶有低功耗RTC和數字溫度補償功能的5MHz 8051兼容MPU核、閃存
、LCD驅動器
、UART以及I2C 接口。這種模塊式組合允許針對特定的測量進行係統優化，可配合各種不同的傳感器使用
，包括分流器
、電流變送器及羅氏線圈。Newport平台還是目前唯一支持隔離並聯表計技術的解決方案，降低BOM費用
，增強可靠性以及防篡改。

在zai智zhi能neng電dian網wang安an全quan性xing方fang麵mian，一yi項xiang重zhong要yao內nei容rong是shi通tong過guo電dian表biao接jie入ru電dian網wang的de安an全quan性xing。如ru果guo有you黑hei客ke肆si意yi破po壞huai，潛qian在zai的de災zai難nan性xing事shi故gu就jiu會hui蔓man延yan至zhi電dian網wang。為wei防fang止zhi這zhe種zhong現xian象xiang發fa生sheng，Newport平台增加了MAXQ1050
，它支持高級不對稱加密方法，例如橢圓曲線，並且還可防止物理攻擊。MAXQ1050采用尖端的安全機製保護加密數據；兩路自毀輸入和各種其它環境監測器(溫度和電壓傳感器)在檢測到攻擊條件時即刻擦除加密數據，從而防止落入黑客之手。器件支持采用硬件加速器的高速加密，包括AES、RSA
、DSA、ECDSA、SHA-1、SHA-224
、SHA-256和3DES。硬件隨機數發生器用於產生密鑰和質詢。

Newport智能電網平台還包括其它多種重要元件，確保成功評估設計。由MAX17498提供完備的電源管理
，這是一款電流模式脈寬調製調節器，適用於AC-DC和DC-DC轉換器。DS3231M實時時鍾提供增強的定時精度，MAX13256和MAX13412提供隔離的RS-485接口。

Maxim將在多個國際性展會上演示Newport智能電表基準平台。敬請關注：歐洲電表展(Metering, Billing/CRM Europe) (10月4日至6日，展位E70)
；日本電子高新技術博覽會(CEATEC Japan) (10月4日至8日
，展位7F06)；拉丁美洲電表展(Metering, Billing/CRM Latin America) (10月25日至27日
，展位號5、6和7)。
