中心議題：

• 換個角度捕捉波形

解決方案：

• 跳出定勢思維、換角度思考
• 找到“飛鳥”的弱點

我們用觸發捕捉波形的時候一般都是考慮在要觀察的區域做文章
，但由於示波器的觸發功能並非如我們所願可以隨心所欲，所以有時翻遍觸發菜單可能也抓不到想要的“飛鳥”，特別是在一些觸發功能較簡單的低端示波器上，但這時如果我們跳出定勢思維
，換個角度考慮，“飛鳥”說不定可以很順利抓到。

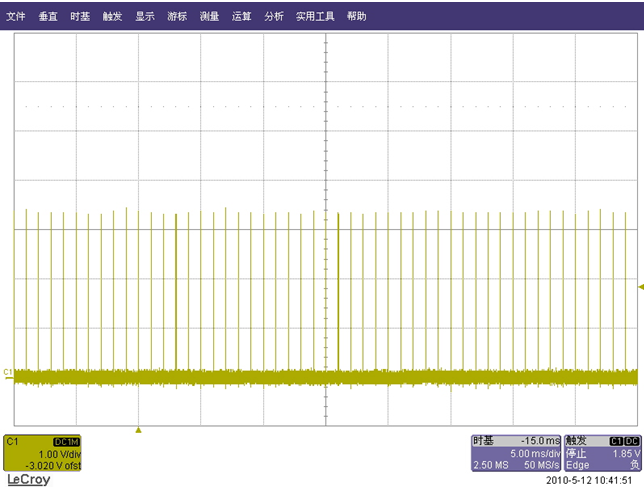

有一次測試一通信信號時，正常的波形是： 在某些情況下通信數據量會加大

，而且隨著數據量的加大

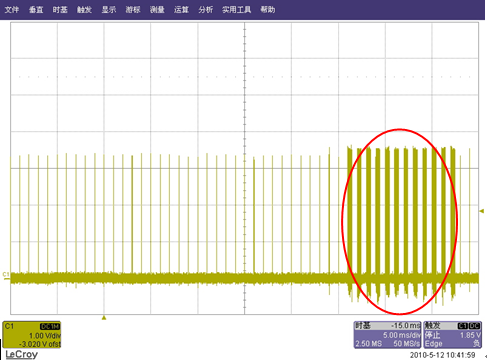

，會出現過衝，如下圖二；這些突發增大的數據和過衝就是我們關心的“飛鳥”： 由you於yu這zhe些xie通tong信xin數shu據ju量liang的de加jia大da是shi突tu發fa出chu現xian的de，用yong手shou動dong抓zhua到dao的de突tu發fa數shu據ju量liang波bo形xing很hen難nan剛gang好hao在zai時shi基ji觸chu發fa點dian附fu近jin，這zhe樣yang波bo形xing放fang大da後hou我wo們men需xu要yao觀guan察cha的de區qu域yu可ke能neng會hui無wu法fa滾gun進jin屏ping幕mu裏li，即ji使shi能neng滾gun進jin屏ping幕mu裏li，放fang大da後hou的de波bo形xing也ye可ke能neng由you於yu時shi基ji

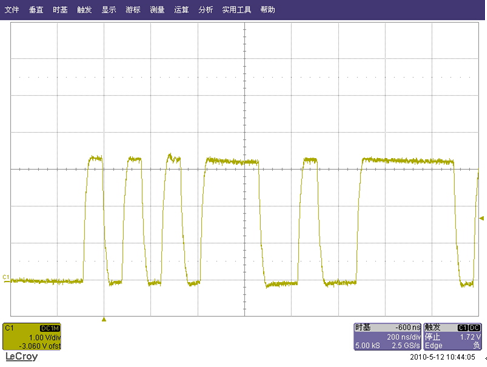

、采樣等原因而失真的比較嚴重。而在一般情況下，我們都是考慮把觸發電平設置在如下圖“正統”的波形範圍裏，但這樣也就抓不到“飛鳥”了：

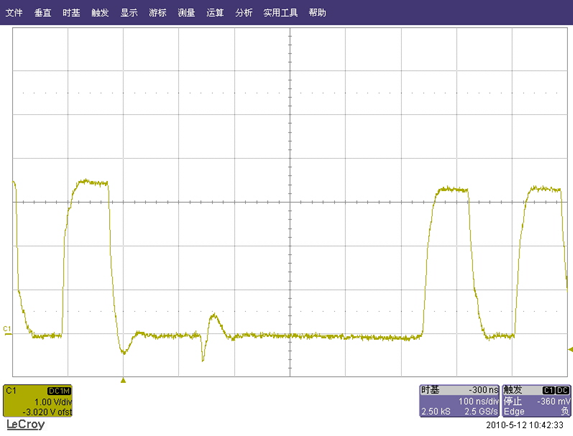

而且這個“飛鳥”和林中的“鳥”相比較很多特點差不多，用什麼邊沿、脈寬、邏輯等觸發還拿它沒辦法；正一籌莫展之際，仔細觀察圖二，終於找到這個“飛鳥”的弱點
，正常的波形沒過衝
，而數據量突發增大的波形有，不過它跟我們經常見到的出現在波形上方的過衝有點差別（而我們往往習慣於在0軸上方找觸發點、設置觸發電平）
，它出現在0軸的下麵，正因為這點差點讓它“飛”走了，弱點找到就好辦了

，我們把觸發電平設置在0軸下麵的過衝上，並按下normal或single的觸發模式，“鳥兒”很容易就抓到了： 這篇文章談的雖然不是什麼高深的示波器觸發設置問題，但可以帶給我們一些啟發：有時遇到一些看似很難處理的問題時，不妨換個角度、方式去考慮，可能會收到意想不到的效果，正應了那句――柳暗花明又一村。

惠州市德賽西威汽車電子 Liu Xiaodong
