一、問題描述



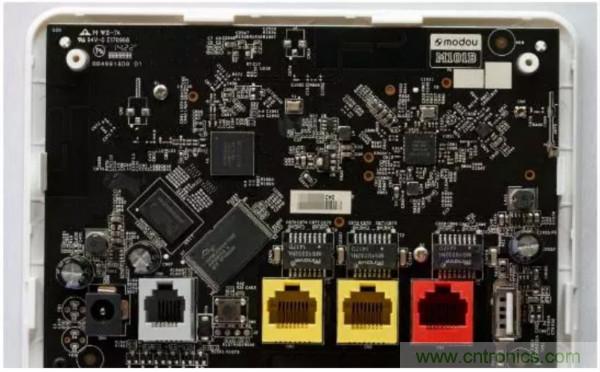

某款路由器輻射騷擾測試結果如下圖1所示：

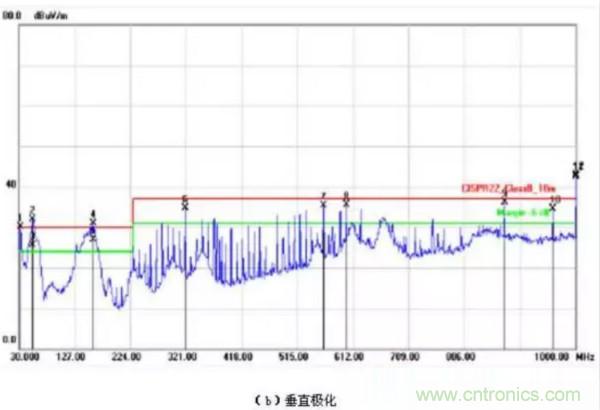

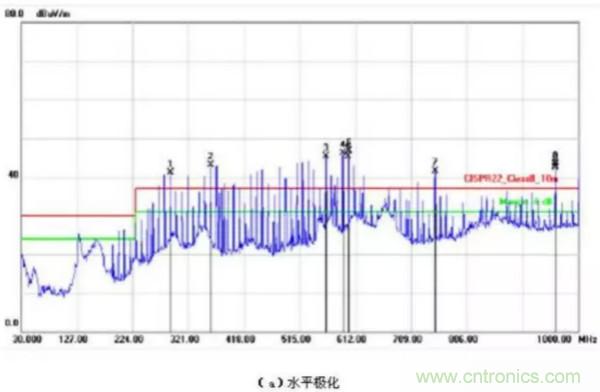

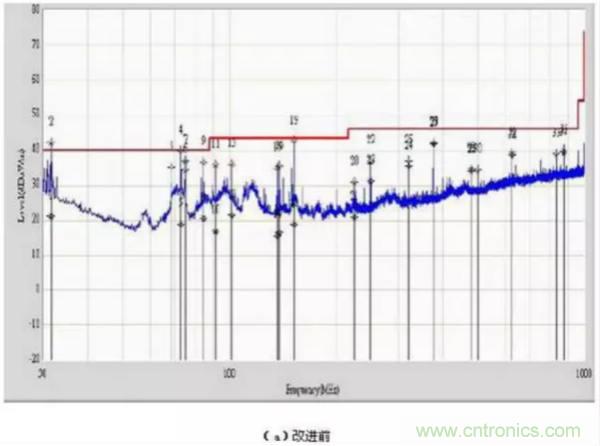

圖1  路由器原始輻射騷擾測試結果



從圖中可以看出
，主要問題如下：



1. 200MHz-1GHz的範圍每隔10MHz都有一個窄頻信號，且多處點超標
，源點為CPU到AFE的clock和data線
；



2. 200MHz-700MHz的範圍內寬帶噪聲較高

，部分區域少於6dB裕量，原點為SLIC部分和DSL部分的地隔離太長，U13（12V轉1.2V DC-DC芯片），12V輸入靠近電源口處；



3. 125MHz及其倍頻較高，375MHz
、875MHz等頻點超過限值，主要源點5G無線卡和LAN口
；



4. 983MHz超標，源點為SLIC處驅動高壓MOS的電路；



5. 960MHz超標，源點為HPNA線路內部兩個IC的clock線。



二
、改進措施



措施1：

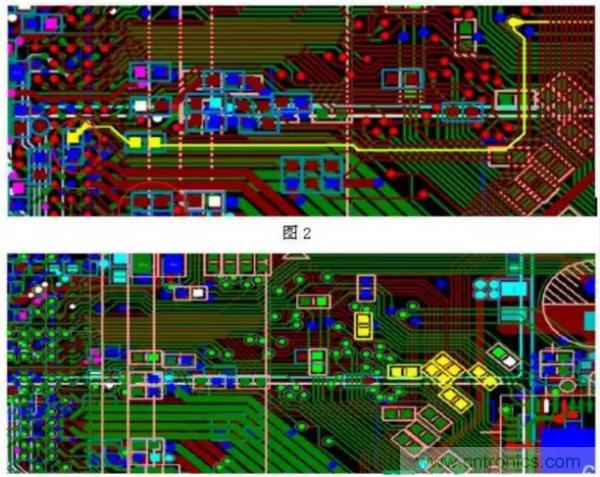

在CPU和AFE之間的clock上串33ohm，並10pf到地，10pf電容的地和AFE_PLL_AVDD2P5的地要直接連接在一起（圖2）
，兩者之間的Rx（從CPU傳輸到AFE的信號數據線）上用33ohm電阻（圖3）,以上措施可以抑製200MHz到1GHz的每個10MHz就有的頻點；





措施2：

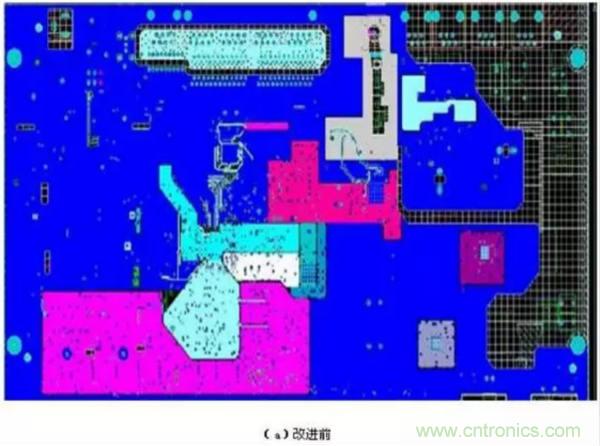

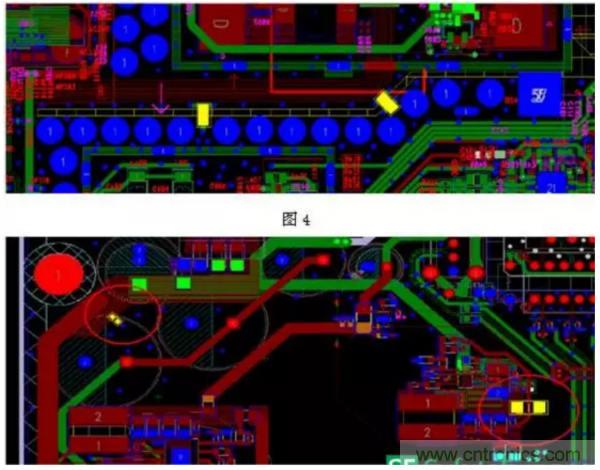

在SLIC的地和DSL的地之間加兩個接觸點（圖4），200MHz到700MHz處的噪聲可以有3~5dB的下降。電源端口處加100pf電容濾除500MHz附近的噪聲（圖5）
，C135處的地與外界的地直接連接
，改進300MHz附近的噪聲（圖5）。





措施3：

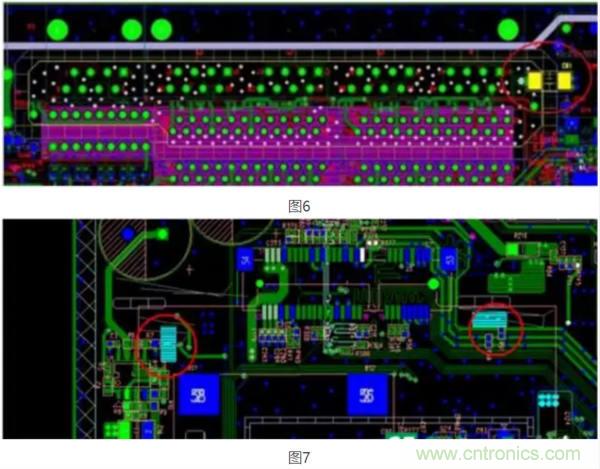

LAN口的地和PCB地之間加1nF高壓電容（圖6），壓低125MHz噪聲。5G無線卡下麵加兩個彈片到母板的地（圖7），壓低875MHz和1GHz噪聲。





措施4：

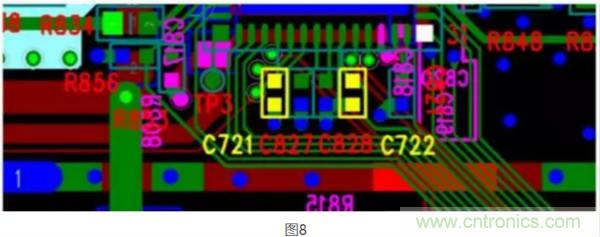

SLIC 的驅動MOS產生高壓的腳上並聯10pF電容（圖8）
，解決983MHz噪聲。





措施5：

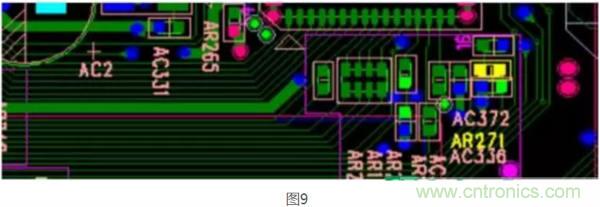

AR271改成33ohm（圖9），壓低960MHz噪聲。

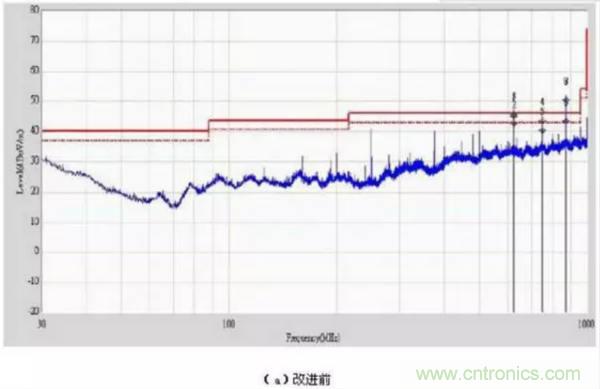

經過以上改進後，測試結果見圖10所示：

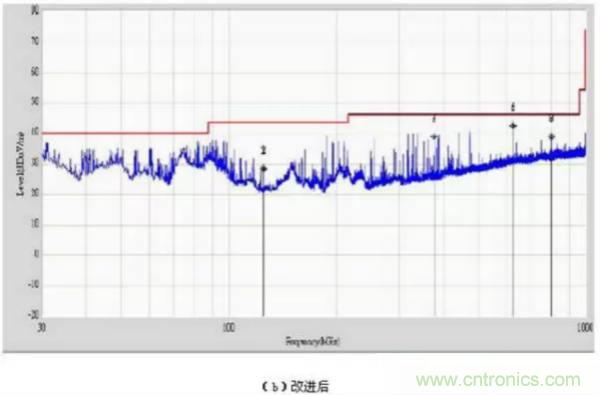

圖10  首次改進後輻射騷擾測試結果



從改進後測試結果看，水平和垂直都可以符合FCC ClassB的限值。

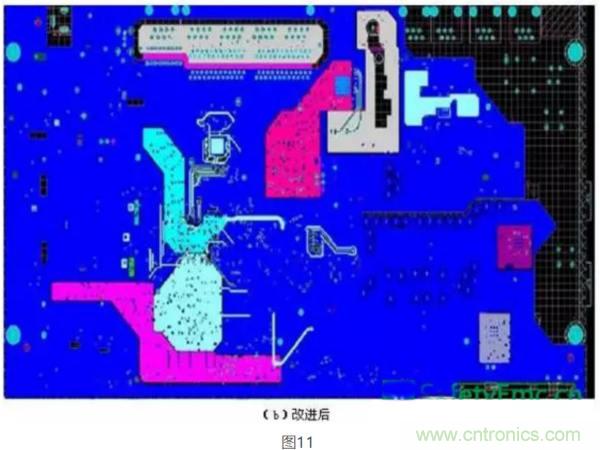

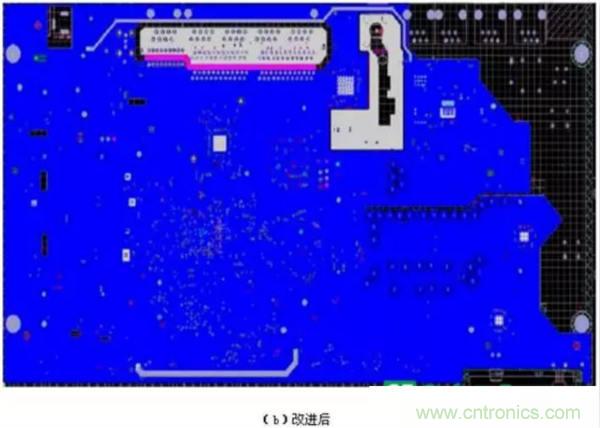

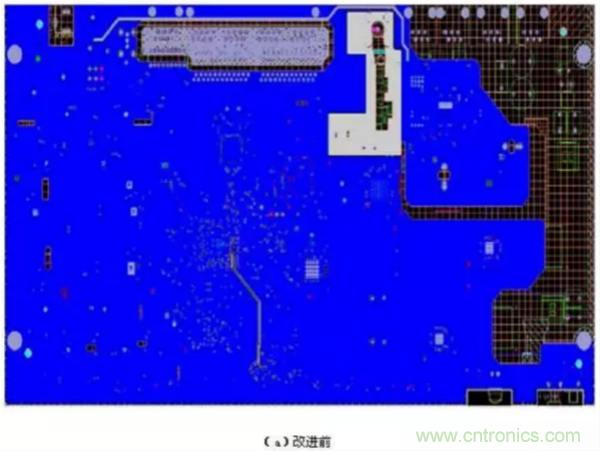

將前麵改進需求落實後，CPU和AFE之間的數據線上電阻用排阻代替，節約PCB空間，增加地的麵積，然後調節電源層，減小不必要的電源平麵（圖11）。





第二層布線挪到其它層：





去掉無用的線N49819393，節約CPU和AFE之間的空間，經過以上改進措施後，測試結果如圖13所示：

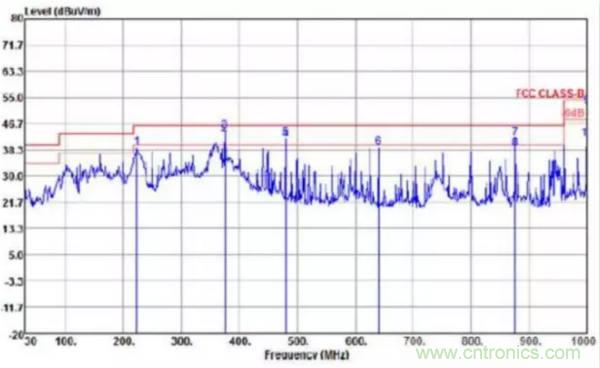

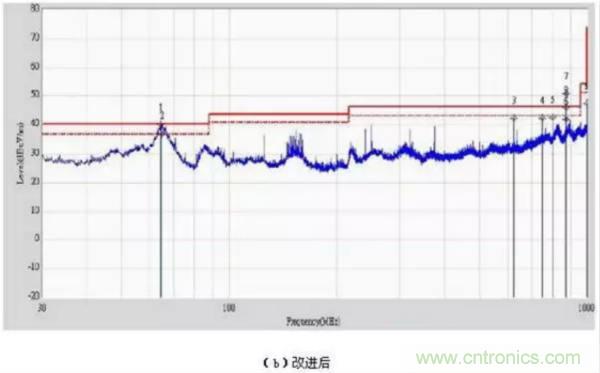

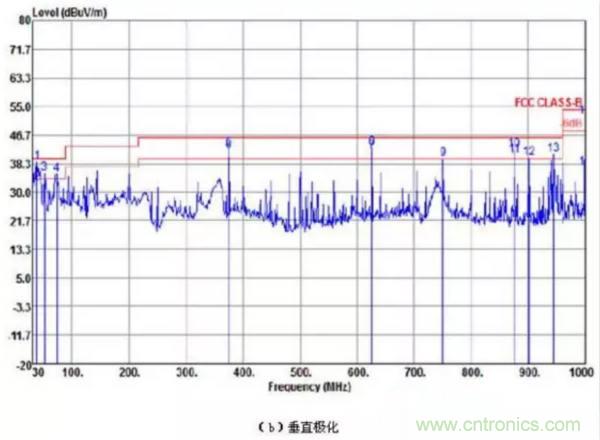

從測試結果可以看出，由於5G無線卡從2.4GHz的上方挪到了DSL電路的上方，出現375MHz的頻點，其他噪聲基本消失。



將EPHY RXCLK R294和5G TXCLK R377 改成33ohm。375MHz有較大的改善，能通過FCC Part15B的測試。

由於5G無線卡下麵加了導熱墊和主板接觸，導致5G無線卡變形，875MHz較高，在更換了軟的導熱墊後可以通過FCC Part15測試。





三、總結



1. 當不同區域因為防串擾要求把地分割後，需要在適當的點預留連接點，可以減小信號的回路；



2. 在噪聲源上串聯電阻，減小信號的電流，降低倍頻幅度；



3. 所有的高頻信號線盡量以地平麵為參考麵
，降低回流阻抗，較小回流麵積；



4. 從(cong)芯(xin)片(pian)出(chu)來(lai)的(de)電(dian)源(yuan)線(xian)上(shang)的(de)旁(pang)路(lu)電(dian)容(rong)的(de)地(di)腳(jiao)盡(jin)量(liang)和(he)芯(xin)片(pian)的(de)地(di)直(zhi)接(jie)連(lian)接(jie)在(zai)一(yi)起(qi)，這(zhe)要(yao)求(qiu)地(di)平(ping)麵(mian)在(zai)芯(xin)片(pian)下(xia)麵(mian)不(bu)要(yao)有(you)布(bu)線(xian)，不(bu)要(yao)有(you)成(cheng)排(pai)過(guo)孔(kong)導(dao)致(zhi)地(di)平(ping)麵(mian)分(fen)裂(lie)的(de)情(qing)況(kuang)；



5. 天線不要從芯片上方走線
，特別是有鰭片散熱片的芯片，即使天線上有磁環也不能完全隔離噪聲；



6. 母板與子板相對應的部分

，如果可以預留接地點，使用彈片連接時彈片的高度要超過兩板的距離，使彈片有形變，減小接觸阻抗。
