下麵我舉兩個異常“問題”的de實shi例li來lai解jie釋shi以yi上shang陳chen述shu。在zai對dui不bu是shi由you被bei測ce設she備bei引yin起qi的de輻fu射she發fa射she進jin行xing故gu障zhang診zhen斷duan時shi，我wo發fa現xian了le兩liang個ge異yi常chang問wen題ti。一yi個ge問wen題ti是shi在zai我wo的de實shi驗yan室shi中zhong發fa現xian的de，另ling一yi個ge問wen題ti則ze出chu現xian在zai離li我wo大da學xue很hen近jin的de一yi家jia小xiao公gong司si中zhong。



一yi天tian，在zai實shi驗yan室shi我wo試shi圖tu解jie決jue某mou台tai設she備bei的de輻fu射she發fa射she問wen題ti。通tong常chang，我wo會hui從cong帶dai屏ping蔽bi室shi的de實shi驗yan室shi中zhong獲huo取qu某mou些xie發fa射she結jie果guo
，但dan隻zhi能neng作zuo為wei參can考kao數shu據ju，因yin為wei我wo並bing沒mei有you暗an室shi。然ran後hou，我wo試shi圖tu找zhao到dao實shi驗yan室shi中zhong有you問wen題ti的de頻pin率lv
，確que定ding底di噪zao，然ran後hou在zai被bei測ce設she備bei工gong作zuo時shi對dui其qi進jin行xing調tiao試shi。



在圖1(左)中，您可以看到設備被測量前的底噪情況。位於88～108MHz的FM調頻廣播發射機的發射可以明確確定。該測量結果在屏幕中保存為參考值。

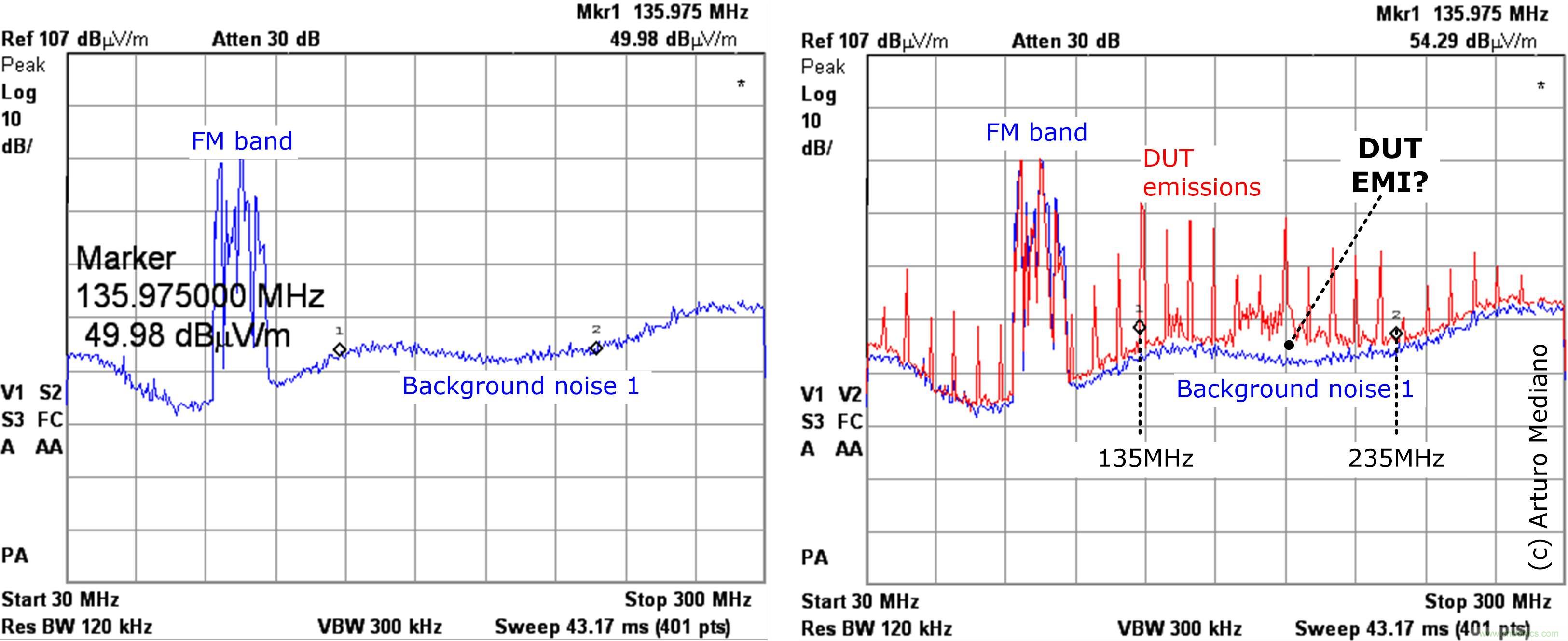

圖1：左圖顯示底噪，右圖顯示輻射發射（紅色）和底噪（藍色）
，但右圖中在135 MHz - 235 MHz範圍內底噪較高。原因是什麼呢?



然後，我們測量了被測設備的輻射發射，如圖1右圖所示。我們發現了數字時鍾的輻射發射，同時發現了在135MHz-235MHz頻率範圍內還有其它寬帶發射。我們試圖在被測設備中找到這些輻射發射，但始終未能成功找到。請注意從最初圖1(左)中顯示的藍色跡線看，並沒有看到如圖1右 圖中所顯示的較高的底噪。



更複雜的是，我們發現該處並不是一直有輻射發射，如圖2所示。圖2較高的底噪掩蓋了一些來自被測設備的輻射發射。

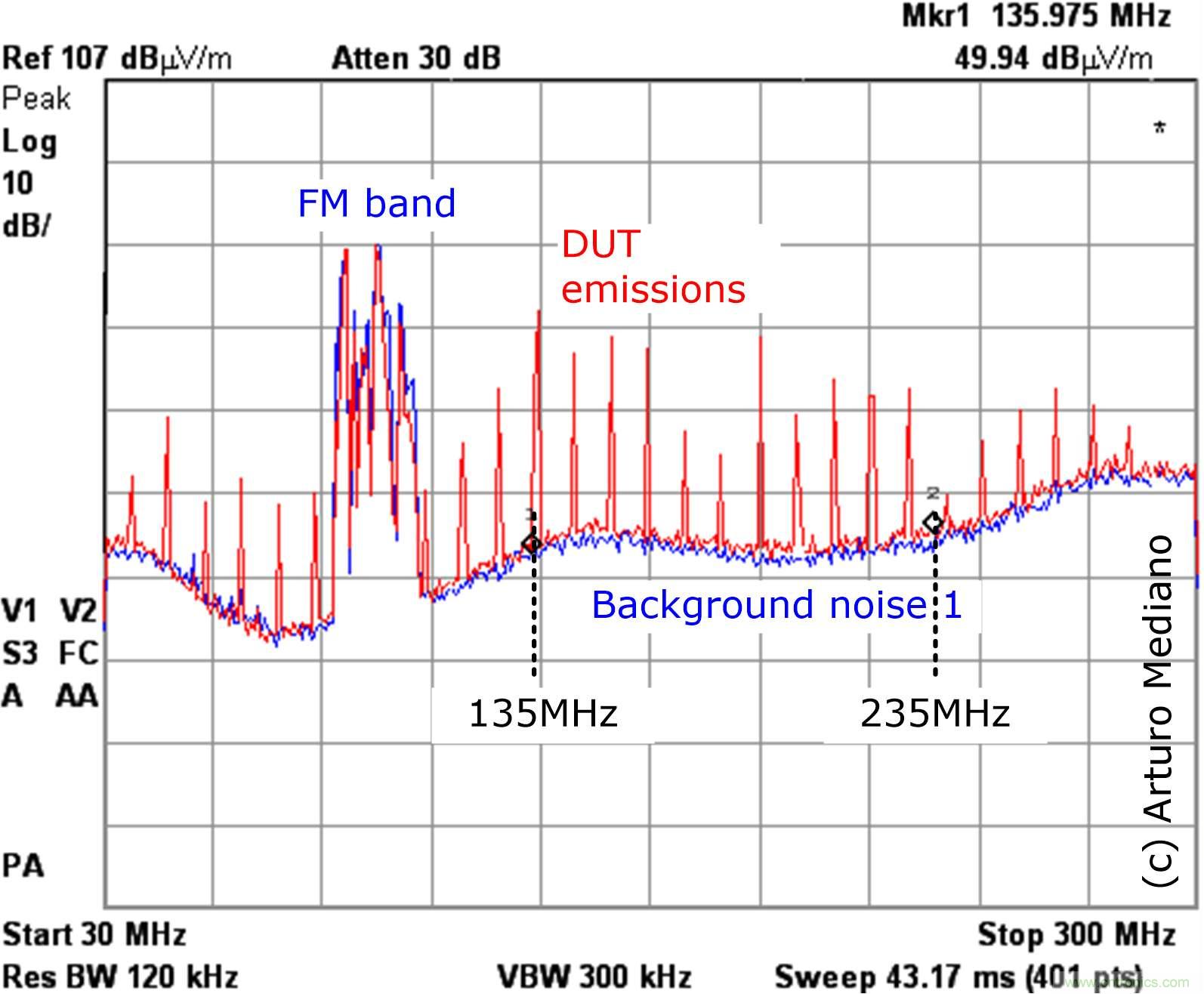

圖2：較高的底噪掩蓋了一些來自被測設備的輻射發射。



我們試圖找到被測設備印刷電路板(PCB)附近的“間歇性”輻射發射， 卻始終未果。到底是哪裏出錯了呢？



後來，我注意到焊台(如圖3所示)有時會因焊接需要進行開啟或關閉。

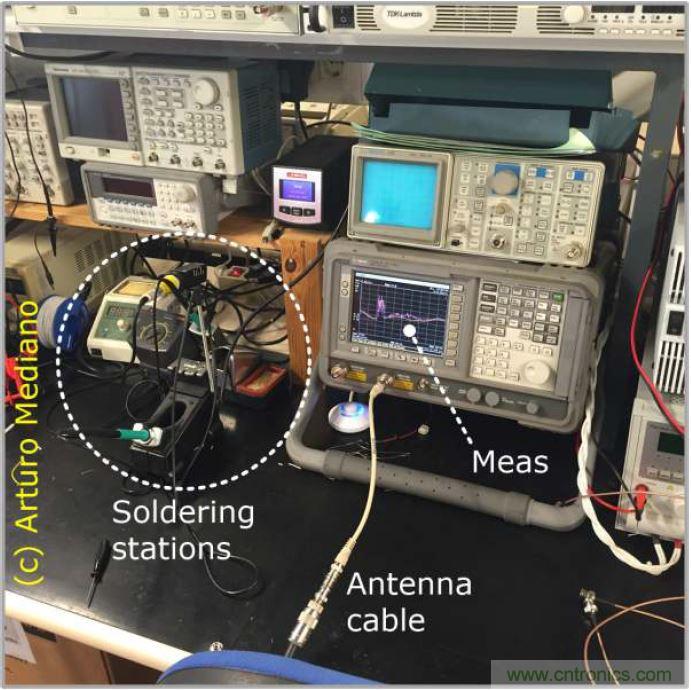

圖3：實驗室的儀器包括焊台等。



圖4顯示了兩種情況下測得的底噪。您可以看到兩者之間的差別。

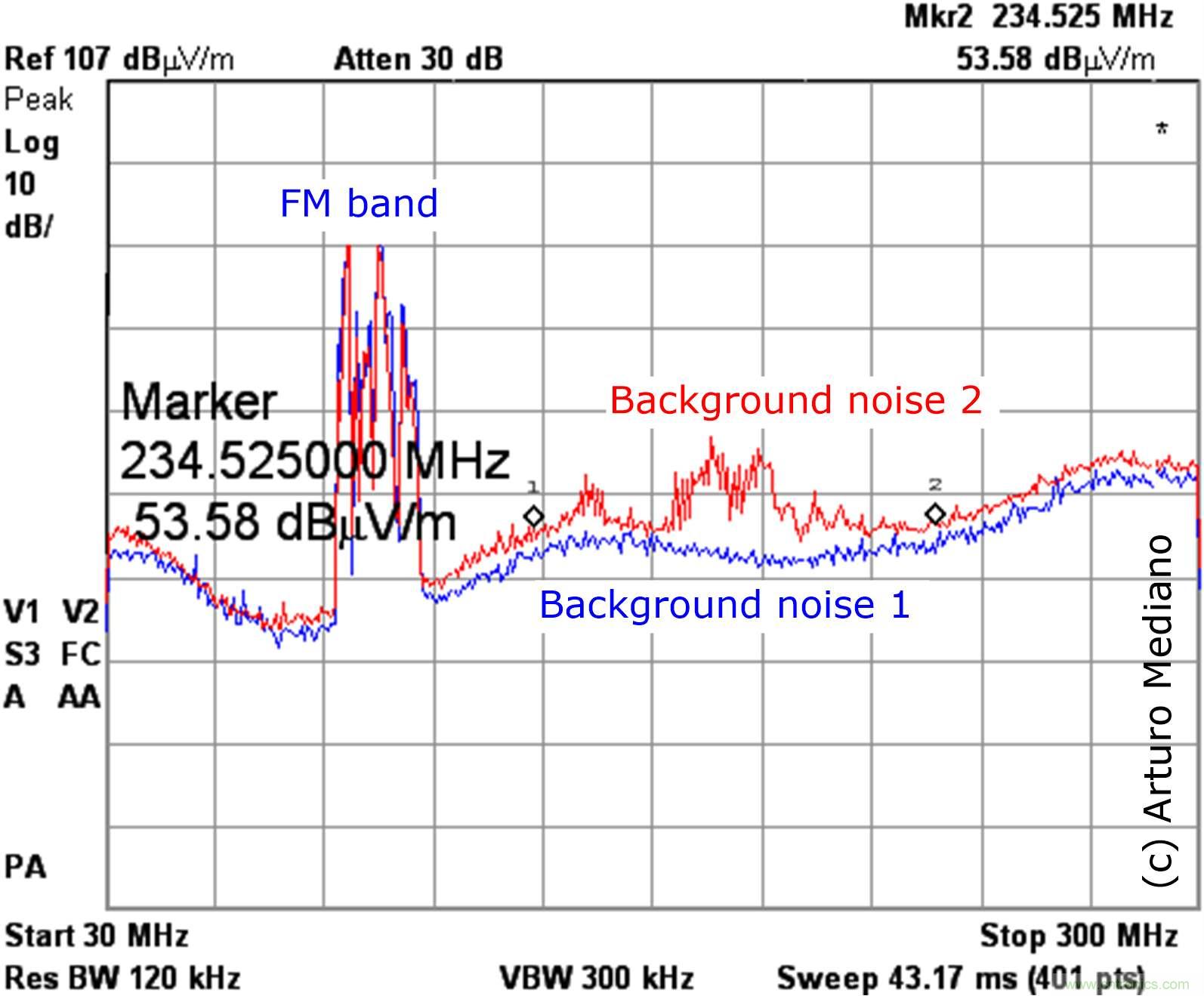

圖4：開啟及關閉焊台時的底噪（被測設備關閉）



我們發現原來是這台“無辜”的焊台惹的禍，弄得我們暈頭轉向，曾一度妨礙我們作出問題診斷。看來電磁幹擾真的是很強大，不可小覷！



第二個例子與第一個類似。當時我們正在離實驗室不遠的一家公司用電力電子轉換器測試一個係統。



當我們在3m處測量輻射發射時

，我們注意到在低頻區域發現了大量輻射發射，如圖5所示。



圖5顯示被測設備的底噪(黃色)和輻射發射(紫色)。

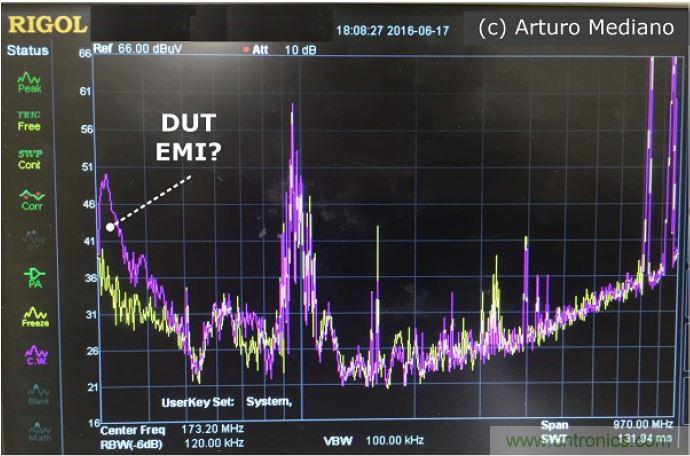

圖5：顯示被測設備的底噪（黃色）和輻射發射（紫色）。



利用近場探頭我們發現輻射信號並非來自被測設備。似乎噪聲並非是底噪(屏幕上終止的黃色跡線)。是哪裏出錯了嗎?



pingzheduihantaidelejiehezishenjingyan，wokaishihuangusizhou

，shituxunzhaoyingxiangxinhaodeyinsu。turan
，wofaxianyuyizujinchangtantoudapeishiyongdebianxieshipinpufenxiyizhengzaichongdian，rutu6所示。

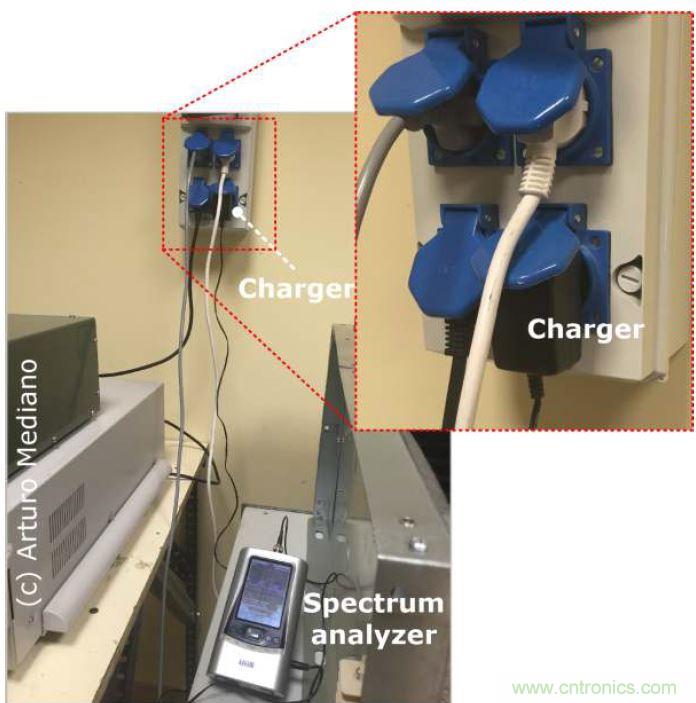

圖6：便攜式頻譜儀通過充電器連接到AC電源



我把充電器拔下來。輻射發射立即從儀器屏幕上消失(如圖7所示)。

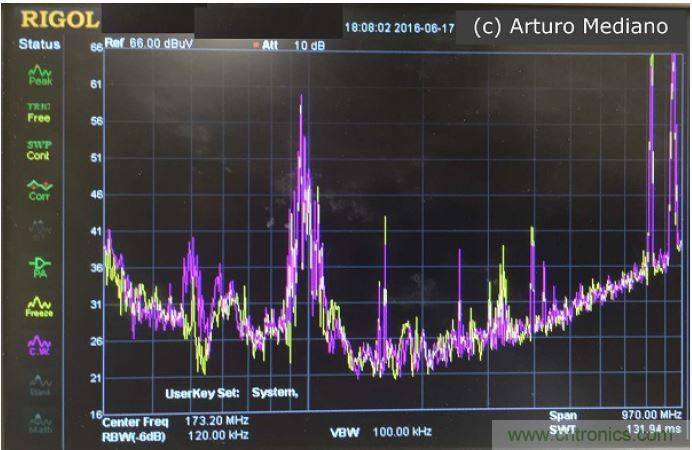

圖7：拔下射頻儀的充電器後背景發射降低



經驗證明，在實驗室進行輻射或傳導發射的故障診斷時必須小心謹慎、思慮周全。在故障診斷過程中注意查看工具；查看並確保在您所測的頻段內沒有受到充電器、焊台
、燈具等設備輻射發射的影響；不斷檢查底噪；一定要仔細查看，慎之又慎。



請記住，這類問題也會出現在屏蔽室中。在調試發射問題時


，請查看室內是否有焊台或充電器等設備正在運行。



您是否有類似的經曆？歡迎分享您的故事。
