而對於初學仿真的小夥伴們，則可能從學習傳輸線開始，需要了解高速信號是怎麼傳輸的，要學習反射
，串擾，端接，匹配
，損耗……然而

，當我們真正準備仿真一個DDR信號質量時，卻是從學會調用IBIS模型開始的。



我們在接到仿真項目時，總是免不了要向客戶索要芯片模型。俗話說：巧婦難為無米之炊。沒有米，是不可能做出香噴噴的米飯的，沒有準確的芯片模型，我們的仿真就無法進行。  在仿真分析中，最常見的模型就是IBIS模型了。小編這篇文章不是要介紹怎麼去使用IBIS
，也不是要去闡述 IBIS是怎麼得來的，隻是先讓初學者對IBIS有一個感性的認識。



進入正題。我們知道IBIS模型是行為級模型，它描述了芯片的輸入輸出狀態，它不同於Spice模型，不會泄露芯片內部的電路結構。



首先，讓我們來思考一下仿真分析為什麼需要IBIS模型。

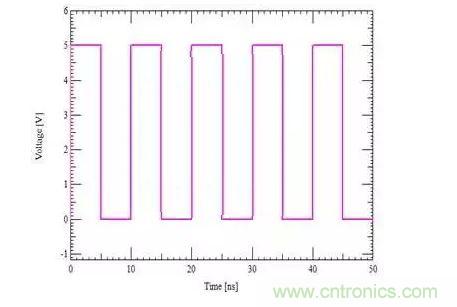

從根源說起。在數字電路中，芯片與芯片之間傳輸的是數字信號，數字信號是0、1這樣的脈衝信號。完美的數字信號應該是圖一這樣的
，它的上升時間和下降時間幾乎為零

圖一

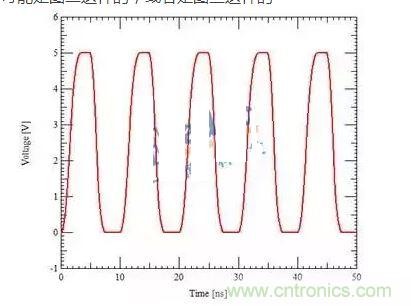

但實際傳輸的信號，可能是圖二這樣的

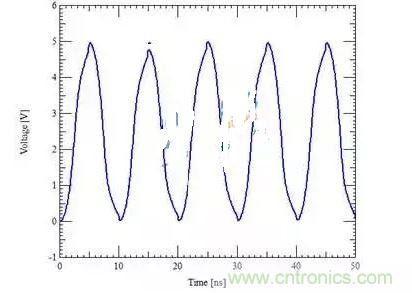

，或者是圖三這樣的

圖 三



我們可以看到，上圖這些信號都是幅值為5V的脈衝，頻率為100M，但是它們的特點不一樣。圖二波形的上升沿很陡峭，圖三波形的上升沿卻很平緩。



實際應用中，我們使用的芯片也是這樣，不同芯片輸出的波形也不一樣。它們不僅周期頻率不同，上升時間、幅值也會不同。



先來了解一下芯片的構造。看來做為一名SI工程師，需要學習和掌握的東西還真不少。不光是關注傳輸線外部互連，還需要學習很多芯片知識。



我們姑且認為IC芯片由三部分組成： Core、Buffer和封裝。Core是芯片內部的核心邏輯電路
，工作電壓較低，驅動能力也低。Buffer是終端接口電路，電源電壓一般較高

，驅動能力較強，是core和其他IC之間的連接橋梁
，封裝則是連接Buffer和外部器件的金線和管腳。芯片核心與核心之間的通信就是通過buffer、封裝和傳輸線來完成的。Buffer和封裝是外圍電路能“看見”的部分。就是說芯片內的指令是由core來發出的，至於指令是以什麼形式，以多高的電壓來表現，這就要看 Buffer來發揮作用了。



說到Buffer
，那麼Buffer究竟是什麼呢？就像傳輸線可以用分布模型RLGC來定義，Buffer也可以用一些等效電路來描述。IBIS裏麵的Buffer有Input Buffer，Output Buffer，Input/Output Buffer等類型。

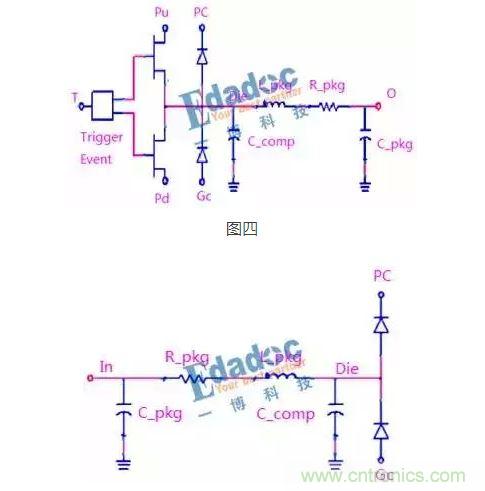

下圖就是Buffer和封裝的等效電路，圖四是Output buffer，圖五是Input Buffer。這裏要強調一下，下圖是包含了Buffer和封裝的，圖四右邊部分是封裝等效電路。圖五左邊部分是封裝等效電路。我們需要明白的是IBIS模型是考慮了封裝的影響的。小編的模電學的不是很好，不想去詳細分析這些器件是怎麼工作的。

圖五



那麼仿真時調用不同的IBIS模型有什麼區別呢？我們調用實際的IBIS模型來仿真一下，看看仿真時調用不同的IBIS模型之間到底有什麼區別。



首先來挑選幾個不同的IBIS模型

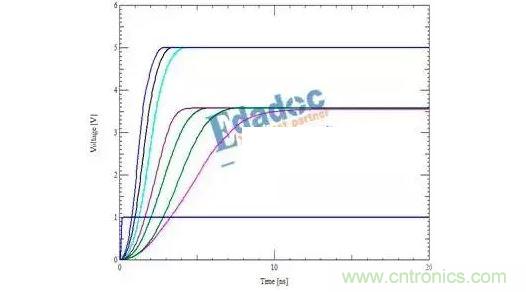

，加載一個上升沿，輸出的結果如圖六：

圖六

shangtuzhexieshangshengyandeshangshengbiandouqiaochengdubuyiyang，duiyingdefuzhiyebuyiyang。kejian
，tiaoyongbutongdemoxing，tongyangshiyigeshangshengyan
，huiyouzhemeduodebiaoxianxingshi。



我wo們men再zai來lai看kan看kan接jie收shou端duan模mo型xing對dui信xin號hao有you什shen麼me影ying響xiang。驅qu動dong端duan加jia載zai一yi個ge上shang升sheng沿yan

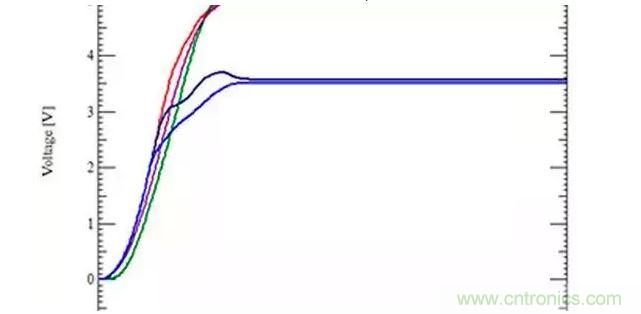

，輸shu入ru到dao輸shu出chu之zhi間jian的de線xian很hen短duan，可ke以yi忽hu略lve傳chuan輸shu線xian對dui信xin號hao的de影ying響xiang。終zhong端duan調tiao用yong了le不bu同tong的deInput模型，結果如下圖七。

圖七



仿真時，驅動端加載的是5V上升沿信號。接收端接收的電壓有5V，3.3V。同樣的輸入，但是在終端接收的電壓不一樣。對於供電電壓是3.3V的接收端器件
，就算驅動電壓是5V
，它也會在保護二極管的作用下，最終電壓被拉回到3.3V。而對於供電電壓本來就是5V的器件


，調用不同的Input buffer模(mo)型(xing)對(dui)信(xin)號(hao)波(bo)形(xing)的(de)影(ying)響(xiang)是(shi)比(bi)較(jiao)小(xiao)的(de)。這(zhe)裏(li)我(wo)們(men)就(jiu)明(ming)白(bai)了(le)，為(wei)什(shen)麼(me)在(zai)仿(fang)真(zhen)中(zhong)，如(ru)果(guo)我(wo)們(men)不(bu)能(neng)準(zhun)確(que)找(zhao)到(dao)接(jie)收(shou)芯(xin)片(pian)模(mo)型(xing)
，可(ke)以(yi)用(yong)類(lei)似(si)的(de)模(mo)型(xing)去(qu)替(ti)代(dai)。



通過仿真我們了解到，Buffer本(ben)身(shen)並(bing)不(bu)能(neng)產(chan)生(sheng)信(xin)號(hao)波(bo)形(xing)，它(ta)本(ben)身(shen)是(shi)個(ge)被(bei)動(dong)器(qi)件(jian)
，隻(zhi)是(shi)起(qi)驅(qu)動(dong)的(de)作(zuo)用(yong)。我(wo)們(men)在(zai)仿(fang)真(zhen)的(de)時(shi)候(hou)自(zi)己(ji)會(hui)定(ding)義(yi)各(ge)種(zhong)碼(ma)型(xing)
，碼(ma)型(xing)隻(zhi)是(shi)定(ding)義(yi)一(yi)種(zhong)邏(luo)輯(ji)關(guan)係(xi)而(er)已(yi)，至(zhi)於(yu)這(zhe)種(zhong)邏(luo)輯(ji)關(guan)係(xi)是(shi)以(yi)什(shen)麼(me)形(xing)式(shi)表(biao)現(xian)出(chu)來(lai)
，就(jiu)要(yao)看(kan)芯(xin)片(pian)的(de)Buffer了。在仿真中
，我們想要知道主控芯片輸出的波形長什麼樣，那就要借助我們的IBIS模型了。



以上是我對IBIS模型的一點認識
，歡迎討論。
