Import / Export placement 眾(zhong)所(suo)周(zhou)知(zhi)

，經(jing)常(chang)使(shi)用(yong)的(de)一(yi)個(ge)功(gong)能(neng)，在(zai)設(she)計(ji)中(zhong)，常(chang)用(yong)於(yu)布(bu)局(ju)分(fen)工(gong)合(he)作(zuo)時(shi)合(he)並(bing)版(ban)本(ben)
，或(huo)是(shi)導(dao)出(chu)器(qi)件(jian)坐(zuo)標(biao)文(wen)件(jian)，用(yong)於(yu)給(gei)貼(tie)片(pian)機(ji)輸(shu)入(ru)器(qi)件(jian)坐(zuo)標(biao)信(xin)息(xi)焊接使用。但是麻雀雖小，五髒俱全，大家是否足夠了解它呢
？或許大家可能遇到以下兩種情況：



情況一：AB兩人合作
，A為主版本
，B為輔版本
，在沒有采用Design parting功能的情況下
，後續A進行了原理圖升級，把B負責的模塊中某一類smd器件統一換成了通孔器件,此時再準備導入B做好的模塊布局時，發現無法導入。



情況二： 板子中有大量需要定位的表貼器件
，如燈板，LED燈，開始需要定位在top麵
，後來結構作了大調整，需要將其定位在同樣位置的bottom麵。



遇到上麵的情況
，大家都有自己的處理方法，所謂八仙過海，各顯神通嘛。





情況一：B先同步更新網表
，保持封裝一致，再導出placement ，導入到A版本。



情況二：重新一個一個獲取坐標定位
，如果定位是等距或者有規律可循的話，那可以定位好一個之後，通過copy假器件等距放置，再進行swap置換。



您進行如上操作時是否覺得有時比較麻煩？是否想更簡單一些，那可以來了解一下place_txt.txt這個文件
，所謂place_txt.txt文件，我們可以直接猜測
，這是獲取器件的一個坐標信息

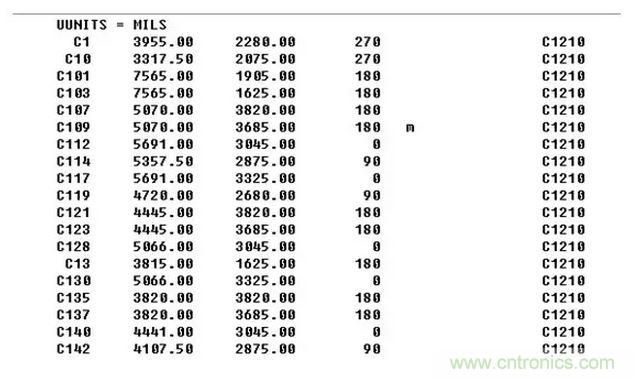

，無非就是一些x y軸坐標等信息，那我們打開一個具體place_txt.txt這個文本文件來看看：

大家可以清晰可以的看到第一行表示的是單位mil。第一列是器件位號，第二列是X軸坐標，第三列是Y軸坐標，第四列是旋轉度數
，第五列是表示器件放在top麵（空白）或者bottom麵（m-Mirror的縮寫），第六列是器件封裝名。對於一個器件的定位信息來說，直接 感覺一下
，似乎我們隻需知道是哪個器件也就是器件位號，放置在哪一麵，也就是在表麵還是底麵
，旋轉度數以及具體的xyzuobiao，xinxijiuquanle。duiyushinazhongfengzhuangleixingsihubushibixude
，nameshuodaozhe，woxiangdajiayejiumingbaizaiyudaoshangshuqingkuangshi，keyijinxingyixiegengweijiandandecaozuole。



針對情況一： 將place_txt.txt文本文件中的封裝信息那列進行修改，將B版(ban)本(ben)的(de)模(mo)塊(kuai)封(feng)裝(zhuang)名(ming)整(zheng)體(ti)替(ti)換(huan)為(wei)修(xiu)改(gai)後(hou)的(de)器(qi)件(jian)封(feng)裝(zhuang)名(ming)
，或(huo)是(shi)將(jiang)這(zhe)些(xie)不(bu)是(shi)必(bi)需(xu)的(de)封(feng)裝(zhuang)名(ming)直(zhi)接(jie)刪(shan)除(chu)，就(jiu)不(bu)存(cun)在(zai)封(feng)裝(zhuang)名(ming)不(bu)一(yi)致(zhi)的(de)問(wen)題(ti)，這(zhe)樣(yang)我(wo)們(men)就(jiu)可(ke)以(yi)很(hen)容(rong)易(yi)地(di)將(jiang)B的模塊導入到A版本中。



針對情況二：我們知道place_txt.txt中有一個器件表征放置在哪麵的信息，M代表mirror

，那麼我們就可以直接對導出的place_txt.txt的進行編輯，因為一般都是某一類器件
，比如燈或者結構件

，排列很有規律

，將相應的位置加上M信息，就很容易把定位信息就會直接導入單板，top器件就會直接放置在bottom麵的同個位置。



好了
，第一個小技巧說完了，其實操作很簡單，我隻是提供一思路的方式。後續還有其他小技巧，欲知後事如何，且聽下文分解。
