因此電源部分共包含4個大的模塊，電源輸入端濾波整流電路、PFC電路、諧振電路、反激電路。
(1)濾波整流電路。既抑製電源本身的幹擾通過電源線進入供電網絡，又防止供電網絡的幹擾進入電源。
(2)PFC電路。PFC電路工作過程中，MOSFET管在工作時由柵極驅動脈衝控製通斷狀態，引起幹擾。PFC電路中的二極管在導通和截止狀態間切換，反向恢複電流也會引起幹擾。
(3)反激電路和諧振電路。反激電路和諧振電路中的MOSFET在(zai)切(qie)換(huan)通(tong)斷(duan)狀(zhuang)態(tai)時(shi)兩(liang)端(duan)電(dian)壓(ya)產(chan)生(sheng)突(tu)變(bian)，變(bian)壓(ya)器(qi)初(chu)級(ji)線(xian)圈(quan)中(zhong)電(dian)流(liu)產(chan)生(sheng)反(fan)電(dian)動(dong)勢(shi)

，次(ci)級(ji)電(dian)路(lu)中(zhong)二(er)極(ji)管(guan)在(zai)通(tong)斷(duan)過(guo)程(cheng)中(zhong)存(cun)在(zai)反(fan)向(xiang)恢(hui)複(fu)電(dian)流(liu)，這(zhe)些(xie)都(dou)引(yin)起(qi)幹(gan)擾(rao)。

電源的EMC設計

EMI濾波電路
為了抑製整機電路和電源自身所產生的幹擾不向外傳播，也為了外部電網的幹擾不進入電源和整機
，在電源入口處設計了EMI濾波電路。
開關電源的幹擾分為差模幹擾和共模幹擾，共模幹擾是火線或零線與地線之間產生的幹擾，差模幹擾是火線與零線之間產生的幹擾。

差模濾波
開 guandianyuandechamochuandaosaorao，zhuyaoshiyoudianluzhongkaiguandianyuanzaikaiguandongzuoshizaidianyuanshuruxianshangchanshengyigezhouqixingdedianliuxinhao。youyudianjiedianrongzuoweichunengdianrong，cunzaiESR和ESL，當 周期電流信號經過儲能電容時，電容兩端就會產生電壓降
，這個電壓降導致電源端口產生電流回路，形成差模傳導騷擾，並通過LISN把幹擾傳導到接收機。
變壓器初級線圈
、開關管和濾波電容構成的高頻開關電流環路
，使高頻電流反饋到交流電源中形成幹擾
；同時

，變壓器初次級間的分布電容會使初級回路中產生的幹擾向次級傳遞，加大幹擾傳遞環路，使更多電流流入LISN
，加劇幹擾。
當電路中添加了差模濾波後，差模電流減小回流路徑

，減少對接收機和電網的幹擾。

共模濾波
開 關guan電dian源yuan的de共gong模mo傳chuan導dao騷sao擾rao，主zhu要yao是shi由you開kai關guan電dian路lu中zhong的de電dian壓ya瞬shun變bian造zao成cheng的de，開kai關guan管guan的de負fu載zai為wei高gao頻pin變bian壓ya器qi初chu級ji線xian圈quan，為wei感gan性xing負fu載zai
，在zai開kai關guan管guan開kai關guan瞬shun間jian，在zai初chu級ji線xian圈quan的de兩liang端duan出chu現xian較jiao 高的浪湧尖峰電壓，而由於初級線圈和次級線圈之間的分布電容、電源線對地線的阻抗
、次級線圈電源和地之間電容的存在
，構成了電源和地之間的電流回路，形成 共模幹擾。
當電路中添加了共模濾波後，共模電流回流路徑減小
，減少對接收機和電網的幹擾。[page]

 濾波電路設計

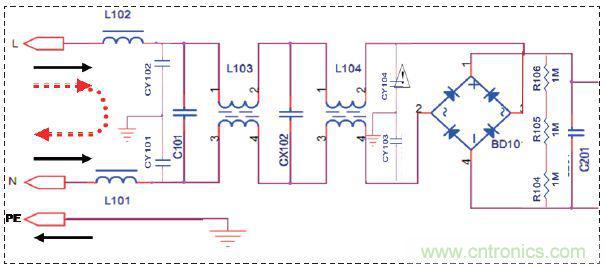

我們設計EMI濾波器如圖1所示
，電路包括兩級濾 波結構，共模電感L103、共模電容CY102
、CY102和差模電容C101組成第一級，共模電感L104、共模電容CY103、CY104和差模電容 CX102組成第二級。R104、R105、R106為泄放電阻，保證電源斷電後迅速放電到安全電壓以下。
youyubianyaqichucijifenbudianrongdecunzai，yinqigongmoganrao，yincikeyitongguojianxiaochucijifenbudianronggaishangongmoganrao，keyizaibianyaqichucijijianzengshepingbiceng。tongshijiangbianyaqipingbicengjiezhichujidezhongxianduan，haikeyiyizhichamoganrao。

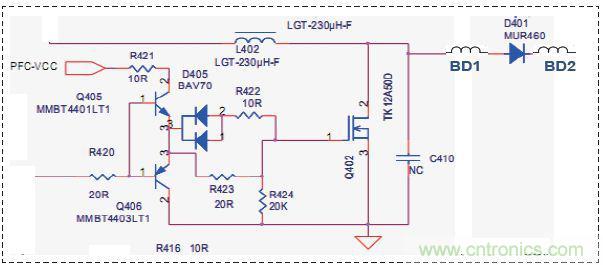

PFC電路
電路中由於MOSFET的開關狀態引起幹擾，因此我們針對MOSFET加抑製措施
，可以通過以下方法改善PFC電路的幹擾：
調整驅動電阻R422、R423，改變開關速率；
MOSFET漏源極加吸收電容C410；
電阻D410兩端加磁珠BD1
、BD2吸收幹擾。
反激電路
在電路中

，初級部分由於MOSFET通斷引起的幹擾，我們通過電阻R210、電容C207
、二極管FR107組成的吸收電路進行抑製，二級管采用快恢複二極管。也可以通過調節MOESFET柵極輸入的PWM脈衝改變MOSFET開關頻率來進行改善。
次級部分二極管的反向恢複電流引起的幹擾，我們通過在二極管兩端並聯電容C301來吸收。如圖3a所示。

諧振電路
電路中通過調整MOSFET驅動電阻R515
、R516和R518、R519來設置不同的開通和關斷時間，減小MOSFET的開關帶來的幹擾。

PCB設計
開關電源EMI設計中
，PCB布板是非常關鍵的一環。優秀的PCB布板，即使有幹擾源
，也能最大程度地阻斷傳播途徑，將幹擾水平降到最低
；不良的PCB布板，即使幹擾源不大，也會通過走線將其放大並傳播出去，甚至產生較大的幹擾。PCB布板主要注意以下幾點：
(1)大電流信號走線要順、短、粗
；
(2)大電流信號和小信號要分離走線，避免功率信號幹擾小信號
；
(3)不同係統之間的共地信號連接點盡量唯一確定；
(4)存在電流環路的地方，比如反激電路漏極的吸收環路，應該盡量使環路麵積最小。

小結

通(tong)過(guo)對(dui)等(deng)離(li)子(zi)電(dian)視(shi)電(dian)源(yuan)的(de)幹(gan)擾(rao)分(fen)析(xi)，針(zhen)對(dui)電(dian)路(lu)模(mo)塊(kuai)設(she)計(ji)出(chu)一(yi)套(tao)濾(lv)波(bo)電(dian)路(lu)，該(gai)套(tao)電(dian)路(lu)應(ying)用(yong)後(hou)，傳(chuan)導(dao)和(he)輻(fu)射(she)都(dou)得(de)到(dao)較(jiao)好(hao)的(de)抑(yi)製(zhi)
，配(pei)合(he)整(zheng)機(ji)的(de)設(she)計(ji)和(he)整(zheng)改(gai)
，測(ce)試(shi)結(jie)果(guo)合(he)格(ge)，滿(man)足(zu)了(le)項(xiang)目(mu)要(yao)求(qiu)。
