目前對於許多流行的手機(尤其是翻蓋型手機)而言，手機的彩色LCD、OLED顯示屏或相機模塊CMOS傳感器等部件
，都是通過柔性電路或長走線PCB與基帶控製器相連的，這些連接線會受到由天線輻射出的寄生GSM/CDMA頻率的幹擾。同時
，由於高分辨率CMOS傳感器和TFT模塊的引入，數字信號要在更高的頻率上工作
，這些連接線會像天線一樣產生EMI幹擾或可能造成ESD危險事件。

上述這種EMI及ESD幹擾均會破壞視頻信號的完整性，甚至損壞基帶控製器電路。受緊湊設計趨勢的推動
，考慮到電路板空間、shoujigongzuopinlvshangdegaolvboxingnengyijibaocunxinhaowanzhengxingdengshejiyueshu，fenlilvboqibunengweijiejuefangantigongrenhekongjianjiesheng，erqiezhinengtigongzhenduizhaidaishuaijiandeyouxianlvboxingneng，yincimuqiandaduoshushejizhedoushiyongjichengdeEMI濾波器。

隨著手機及相機等便攜式設備中LCD顯(xian)示(shi)屏(ping)分(fen)辨(bian)率(lv)的(de)提(ti)高(gao)，視(shi)頻(pin)信(xin)號(hao)的(de)傳(chuan)輸(shu)速(su)率(lv)也(ye)越(yue)來(lai)越(yue)高(gao)，傳(chuan)統(tong)的(de)濾(lv)波(bo)器(qi)方(fang)案(an)已(yi)慢(man)慢(man)達(da)到(dao)它(ta)們(men)的(de)技(ji)術(shu)極(ji)限(xian)。在(zai)配(pei)有(you)高(gao)分(fen)辨(bian)率(lv)顯(xian)示(shi)屏(ping)及(ji)嵌(qian)入(ru)式(shi)相(xiang)機(ji)的(de)手(shou)機(ji)中(zhong)，信(xin)號(hao)是(shi)通(tong)過(guo)特(te)定(ding)頻(pin)率(lv)(取決於分辨率)從基帶ASIC被傳送至LCD及內嵌的相機上。視頻分辨率越高，數據工作的頻率亦越高。比如

，對於30至60萬像素的相機模塊來說，時鍾頻率大約介於6至12MHz之間。因此建議將濾波器(上下)截止頻率選擇在30至50MHz範圍內。隨著分辨率的提高到數百萬像素，時鍾頻率已超過60MHz，這要求濾波器的截止頻率高達300MHz。 [page]

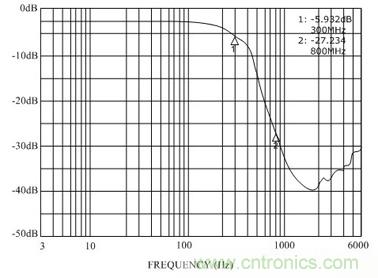

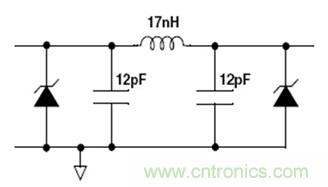

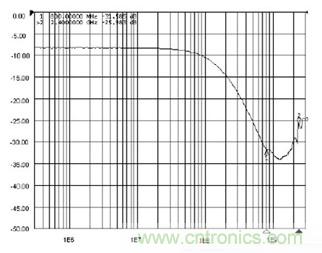

麵對手機行業的這些發展趨勢，傳統的RC濾波器解決方案正在達到其極限。為滿足手機視頻信號的不斷增高以及更強的抗ESD浪湧能力需求，英聯電子開發出基於LC結構的新一代EMI濾波器。這種集成的LC濾波器結構可用來提供高達350MHz的截止頻率，可支持時鍾頻率超過60MHz的數據速率。同時它能提供出色的濾波性能，在800MHz至2.5GHz的頻率範圍內衰減特性優於-25dB。圖4顯示了采用此濾波器基本單元架構的S21參數指標。除濾波功能外

，集成輸入TVS管還能抑製高達15kV的空氣放電ESD衝擊
，達到了IEC61000-4-2第4級工業標準所要求的性能水平。
英聯電子的低電容EMI濾波器UM4411、UM6411
、UM8411支持4
、6及8線配置，每一種配置均包含側接有TVS管的PI型RC濾波網絡。器件采用了0.4mm管腳間距的QFN封裝

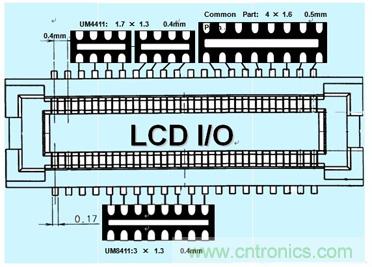

，可以為超薄手機的設計師們提供更為寬裕的設計空間。尤其在PCB的布板上，目前一些顯示屏I/O連接座的管腳間距都是0.4mm，使用0.4mm管腳間距DFN封裝的EMI濾波器將有助於係統工程師布板。在器件的選擇上，應根據數據通道的數量進行合理選擇
，圖5中顯示了使用一個8通道的濾波器和兩個4通道濾波器在布板上的一些優勢；同時選用一個8通道濾波器也比兩個4通道濾波器的成本要低。
