導讀：電磁幹擾(EMI)已經是我們不可逃避的話題。電子設備飛速發展的今天
，有意和無意的EMI輻射源的大量產生會對電路造成嚴重的破壞。這些輻射源的信號並非一定會汙染電路
，為了要讓低噪聲係統遠離這些危害就要了解EMI是如何幹擾電路的
，請看本文詳解。


womenkeyishexiang
，yimingyishengshiyongyitaixindiantuzhenduanshebei
，xiangyaozhunquediduixinzangjinxingzhenduan。zaizhidaozheshiyitaigaojingmideceliangshebeihou
，womenbianbuhuidanxintaoyandezaoshenghuichuxianzaizhenduanjieguozhong。zheshiyizhongdipinceliang，dianzishebeibuhuichaoguo1MHz。但是，如果使用的是一台EMI 設計糟糕的ECG 設備，而這時醫生又在檢查期間使用手機接電話，那麼就有理由擔心診斷結果了。請參見圖1。

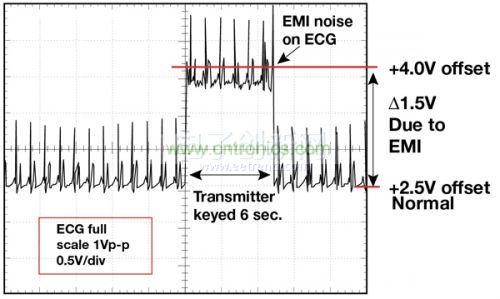

圖1 1.5 英尺以外的發射器（f = 470 MHz, P= 0.5W）開啟和關閉時ECG 診斷設備的心髒檢查結果


圖1中，係統的心髒輸入信號約為0.25 mVp-p。這種小信號要求有6000 V/V 左右的測量放大器增益。幸運的是，圖1 所示情況並不代表醫用ECG 測量設備的實際性能。這種測量實際是使用圖2 所示電路板在工程師的實驗室中進行的。

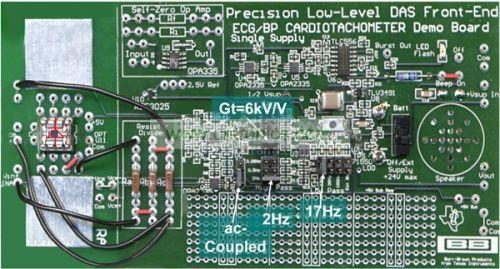

圖2 精密型低電平ECG 心率計電路板的正麵圖


不要掉入這種EMI 陷阱。小心謹慎地構建電路板，並使用一些抗EMI 的組件


，它與模擬或者數字電路的帶寬無關。當應用電路附近存在某個EMI 源時，該輻射源可能會也可能不會對它產生影響。

使用這種低頻電路板時
，來自手機的輻射噪聲是如何進入到測量結果（請參見圖1）的呢？讓我們來回顧和研究整個EMI 圖。在EMI 方麵

，共有三個因素起作用：輻射源
、輻射信號傳播的耦合通路以及輻射受體。本例中的輻射源是顯而易見的。但是，EMI 信號源可能通過空中無線傳播
，也可能通過PCB 傳導，並且輻射源不明。

EMI（也稱作射頻幹擾，RFI）通過直接傳導或者各種場傳播，對受體形成包圍之勢。這些場直接耦合進入電路連接線和PCB 線路中，轉換成傳導型RFI。

在兩個電荷之間形成力需要三個條件：電
、磁和電磁場（輻射）。電場（伏特/距離）描述兩個物理點之間不均勻電荷分布所形成的力。為了平衡這種電荷分布，電荷之間形成了力。

移動的電荷或者電流形成磁場
，它對其周圍所有其它電荷施加力。這種場（或者力）隨距離增加而迅速減小。請注意，電場和磁場相互關聯
，一個改變
，另一個也同時改變。

最後，電子（或者電荷）的加速度形成電磁場。這種電磁場是產生EMI 傳播最為常見的原因。
