中心議題：

• 電源線耦合/去耦網絡EUT端口的電壓波形和電流波形的要求
• 用在互連線試驗上的耦合/去耦網絡
• 針對高速通信線路的耦合/去耦網絡
• 新版標準中增加了對金屬接地參考平板的要求
• 對於標準執行中可能遇到的幾個問題

相關閱讀：
跟名家學電磁兼容——標準、設計、故障分析
http://www.0-fzl.cn/art/artinfo/id/80014786
靜電放電抗擾度試驗
http://www.0-fzl.cn/art/artinfo/id/80014746?page=1
射頻輻射電磁場抗擾度試驗
http://www.0-fzl.cn/art/artinfo/id/80014753
脈衝群抗擾度試驗
http://www.0-fzl.cn/art/artinfo/id/80014771
電壓暫降、短時中斷和電壓變化抗擾度試驗：
http://www.0-fzl.cn/art/artinfo/id/80014776

本文對浪湧抗擾度試驗中新老標準的差異化進行解讀
，內容包括電源線耦合/去耦網絡EUT端口的電壓波形和電流波形的要求、用在互連線試驗上的耦合/去耦網絡、針對高速通信線路的耦合/去耦網絡、新版標準中增加了對金屬接地參考平板的要求
，並對於標準執行中可能遇到安裝浪湧測試設備後實驗室的跳閘問題

、浪湧輸出與浪湧發生器機殼浮空的問題
、殼絕緣設備的共模試驗問題
、DC/DC變換器的浪湧試驗問題、被試設備的浪湧電壓施加問題提出了解決方案。

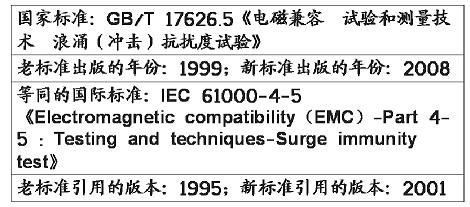

浪湧抗擾度試驗



下麵是新、老國標中主要的不同部分。

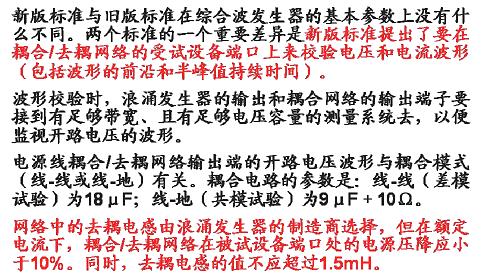

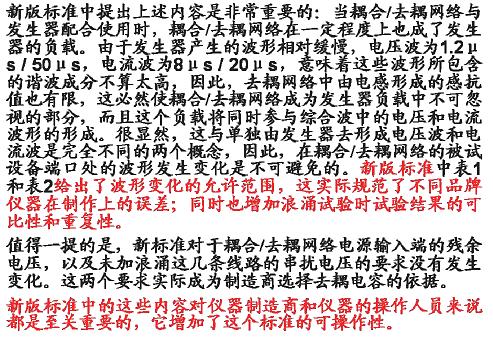

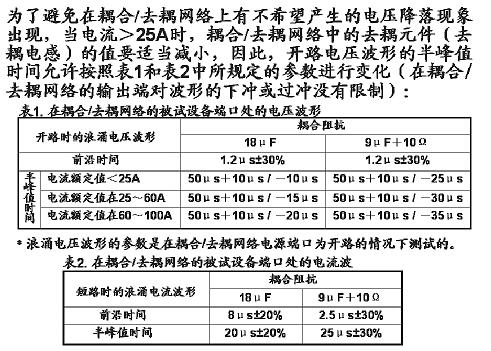

電源線耦合/去耦網絡EUT端口的電壓波形和電流波形的要求


                      [page]

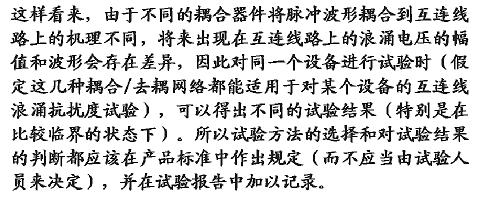

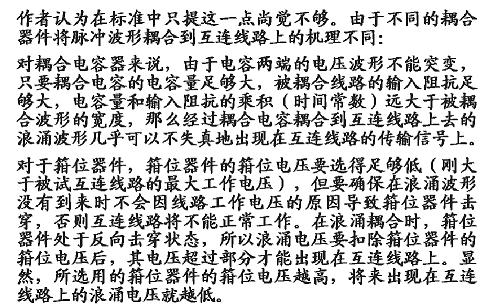

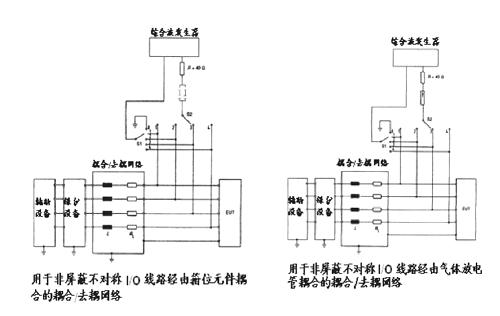

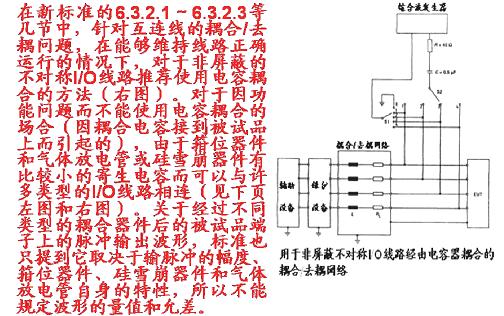

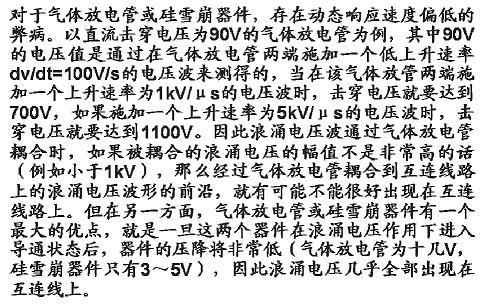

用在互連線試驗上的耦合/去耦網絡








                             [page]

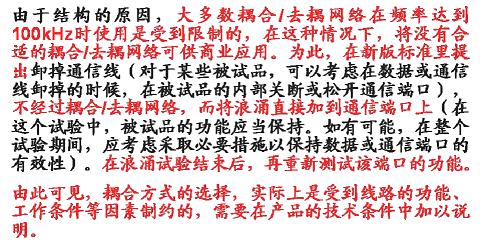

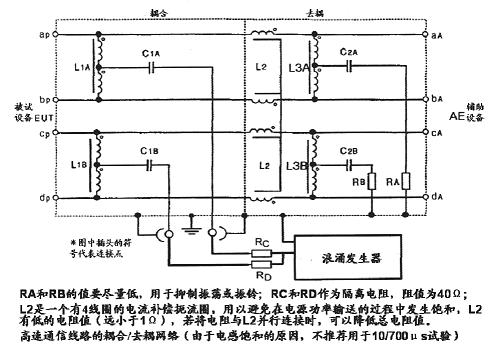

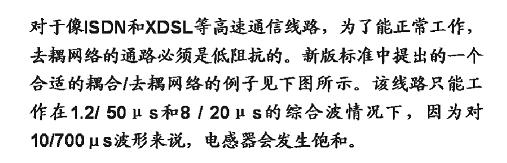

針對高速通信線路的耦合/去耦網絡

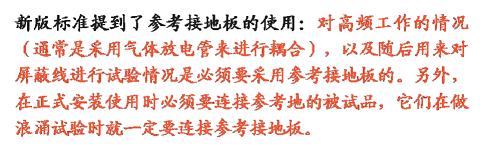

新版標準中增加了對金屬接地參考平板的要求



對於標準執行中可能遇到的幾個問題

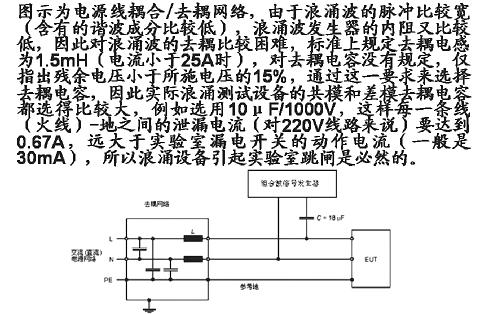

安裝浪湧測試設備後實驗室的跳閘問題
                         [page]

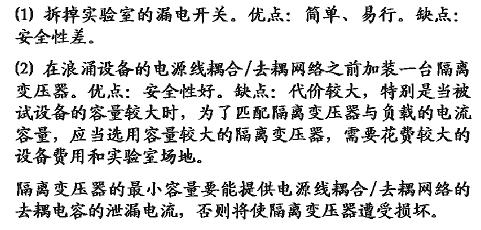

解決這一問題的方法：

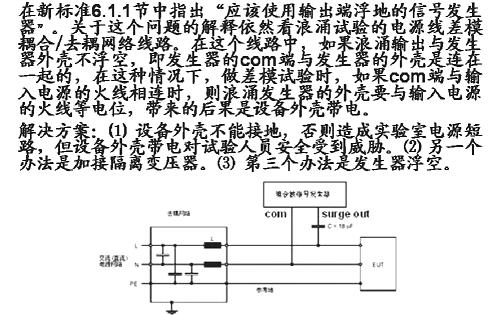

浪湧輸出與浪湧發生器機殼浮空的問題

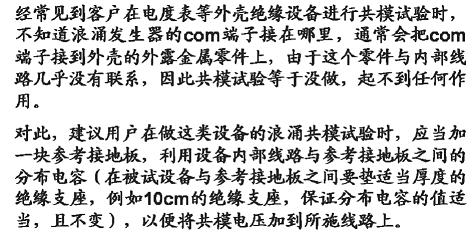

殼絕緣設備的共模試驗問題

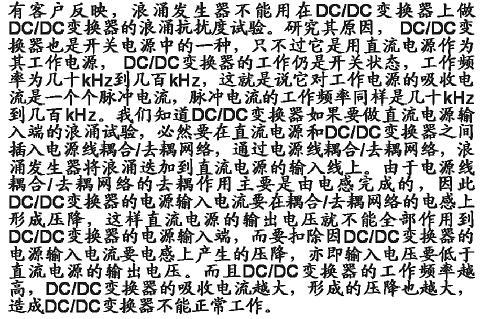

DC/DC變換器的浪湧試驗問題

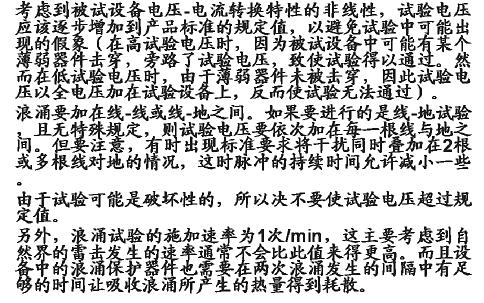

被試設備的浪湧電壓施加問題
