中心議題：

• 不接地設備的試驗方法
• 對試品的直接放電
• 對水平耦合板的放電

解決方案：

• 使用類似於水平耦合板和垂直耦合板上釋放電荷的方法
• 使用增長連續放電間隔時間
  、采用碳纖維刷子等替代方法
• 試品的直接放電通常要考慮六種情況
• 對水平耦合板的放電，要在水平方向來對水平耦合板的邊進行

相關閱讀：
跟名家學電磁兼容——標準
、設計
、故障分析
http://www.0-fzl.cn/art/artinfo/id/80014786
射頻輻射電磁場抗擾度試驗
http://www.0-fzl.cn/art/artinfo/id/80014753
脈衝群抗擾度試驗
http://www.0-fzl.cn/art/artinfo/id/80014771
浪湧抗擾度試驗
http://www.0-fzl.cn/art/artinfo/id/80014774
電壓暫降

、短時中斷和電壓變化抗擾度試驗：
http://www.0-fzl.cn/art/artinfo/id/80014776

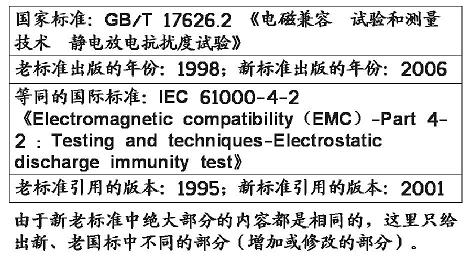

1 靜電放電抗擾度試驗



1.1不接地設備的試驗方法


                      [page]

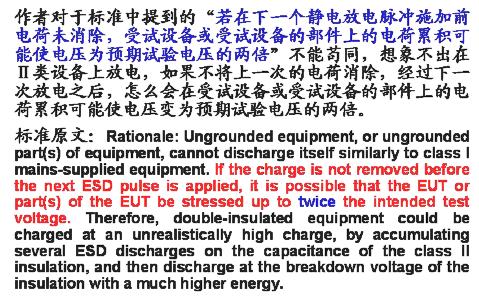

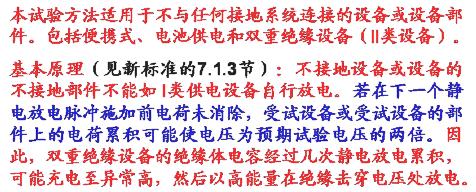

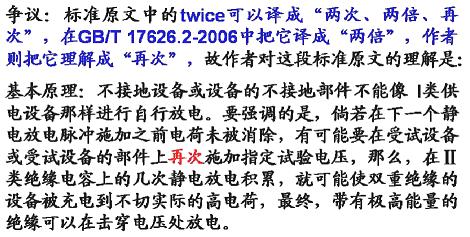

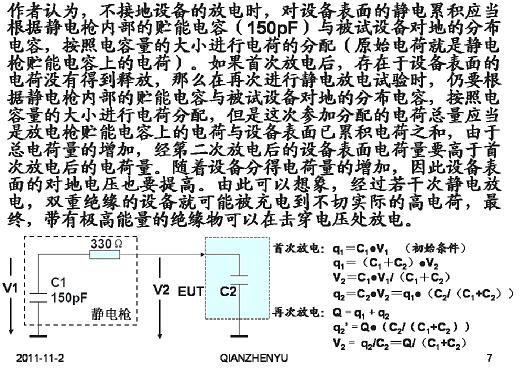

關於不接地設備的試驗配置
，新版標準與舊版標準的配置是相同的。關鍵是在單次放電時（無論是空氣的，還是接觸的）
，試品上的電荷應當在每次施加靜電放電脈衝之前先行釋放（釋放掉在需要施加靜電放電的金屬點或金屬部位上的電荷）。

可以采用的方法之一是，使用類似於水平耦合板和垂直耦合板上釋放電荷的方法，即通過帶有470K瀉放電阻的電纜進行放電的方法。若功能允許
，在靜電放電試驗時可以保留帶瀉放電阻的電纜安裝。在放電電纜中
，一個電阻要盡可能地靠近EUT上的試驗點，最好小於20mm

；另一個電阻接在電纜線的末端附近

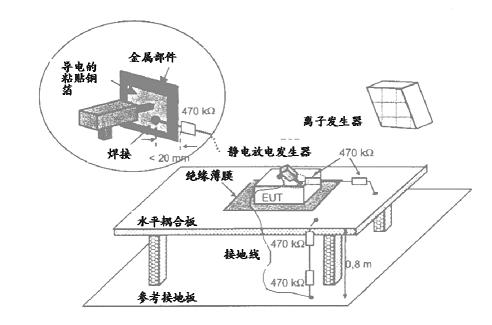

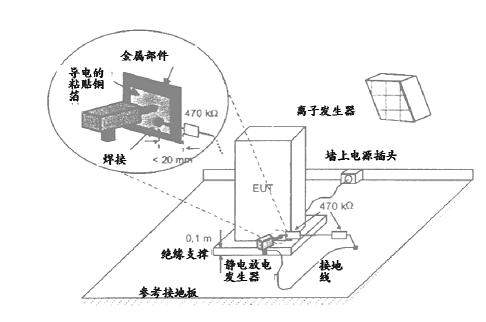

，與水平耦合板（對台式設備）或參考接地板（對地麵設備）相連。詳見以下兩圖。




對dui於yu因yin為wei帶dai瀉xie放fang電dian阻zu的de電dian纜lan的de存cun在zai，有you可ke能neng會hui影ying響xiang某mou些xie設she備bei試shi驗yan結jie果guo的de話hua，則ze在zai試shi驗yan期qi間jian可ke先xian卸xie掉diao電dian纜lan，再zai做zuo試shi驗yan。試shi驗yan結jie束shu後hou，把ba電dian纜lan再zai裝zhuang上shang去qu，以yi便bian在zai兩liang次ci連lian續xu放fang電dian之zhi間jian，讓rang電dian荷he有you足zu夠gou衰shuai減jian。

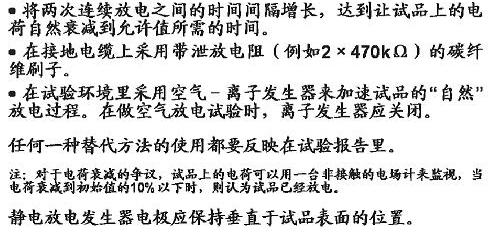

作為替代
，可采用下述方案：

                    [page]

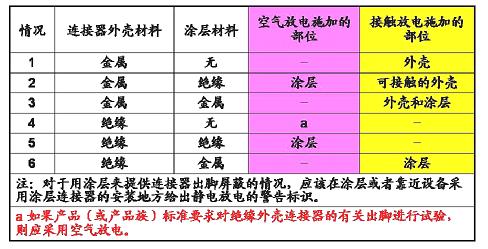

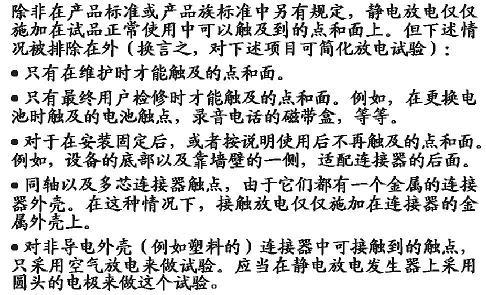

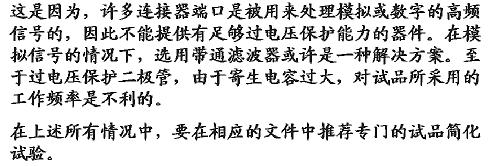

對試品的直接放電




通常要考慮六種情況（根據連接器的外殼材料是金屬的，還是非金屬的，外殼表麵有沒有塗層，來決定采用空氣放電還是接觸放電

，以及放電部位）：


對於那些對靜電放電敏感的連接器的觸點或其他可觸及部分，例如測量
、接收或其他通信功能的射頻出入端
，由於功能的原因，應采用靜電放電的警告標識。

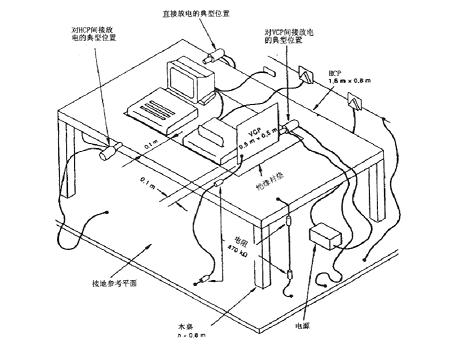

對水平耦合板的放電

對水平耦合板的放電，要在水平方向來對水平耦合板的邊進行。

在朝對EUT每一個單元（若適用）的中心點
，且與EUT前端相距0,1m處的水平耦合板前緣處
，以最敏感的極性，至少做10次ci單dan次ci放fang電dian。放fang電dian時shi，放fang電dian電dian極ji的de長chang軸zhou要yao處chu在zai水shui平ping耦ou合he板ban的de平ping麵mian裏li，且qie垂chui直zhi於yu它ta的de前qian緣yuan，放fang電dian電dian極ji要yao與yu水shui平ping耦ou合he板ban的de邊bian緣yuan相xiang接jie觸chu。詳xiang見jian下xia圖tu所suo示shi：


另外
，要考慮對EUT所有暴露麵做這個試驗。
