【導讀】工程師們常麵臨兩難抉擇：傳統光耦雖成本低廉
，卻受限於溫漂、光衰及體積龐大；高性能數字隔離器雖在信號完整性與安規指標上表現卓越，但高昂的價格往往令價格敏感型市場望而卻步。如何在“高性能”與“低成本”之間找到完美的平衡點
？榮湃半導體給出的答案是——數字光耦。它並非傳統光電轉換的延續
，而是基於CMOS工藝的數字隔離革新之作。本文將深入解析數字光耦如何打破技術壁壘。

隔離器發展到今天，技術變革、疊代更新，傳統光耦、數字隔離器、數字光耦有何不同
？

在實際應用中優劣勢分別是什麼
？為什麼數字光耦是高性價比的隔離產品？讓我們一起走進榮湃「技術課堂」聽資深技術專業解說。

duiyugelichanpin，dajiabijiaoshuxideshichuantongdeguangouyijigaoxingnengdebiaozhunshuzigeliqi。shichangshangyiyoudeshuzigeliqisuiranxingnengshangyouyuguangou，danjiageyegenggao

，nanyimanzujiageminganshichangdejiagexuqiu。zaizheyangdeqijixia，rongpaibandaotikaifaleshuziguangou，tajianjugaoxingnenghedichengben。

數字光耦並非采用光電轉換傳輸信號


，而是采用數字隔離器的CMOS工藝製作而成，因此具有數字隔離的性能優勢。

隔離性能方麵

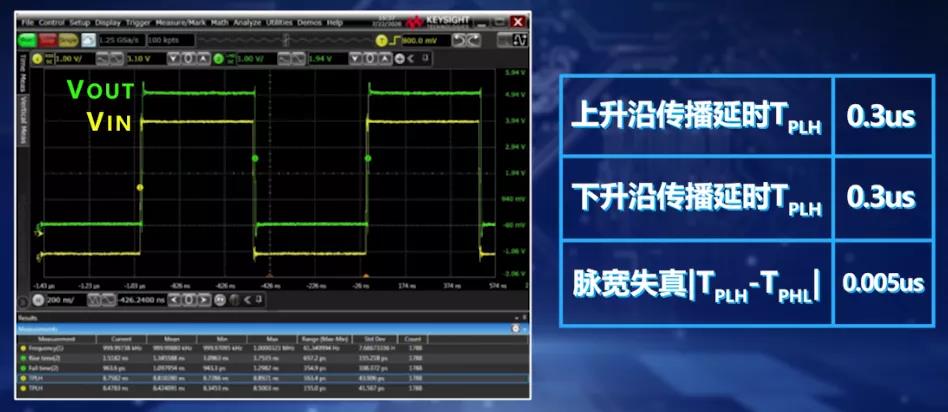

，數字隔離器可以實現5KV隔離電壓和8mm爬電距離；信號傳輸方麵，可以實現2Mbps的信號隔離傳輸能力
，具有低延時和低脈寬失真

，並且可以集成3個通道。

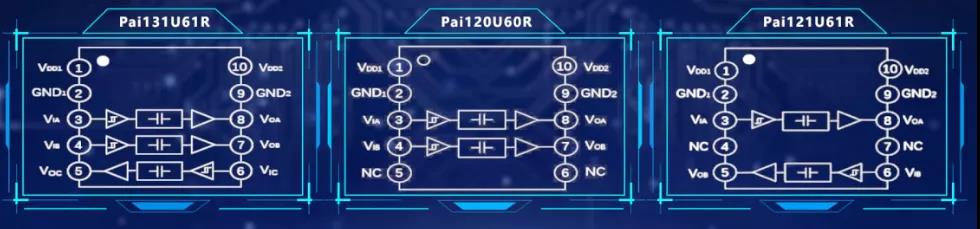

如下是數字光耦熱銷型號
，包括Pai131U61R、Pai120U60R、Pai121U61R。三通道產品主要用於485隔離接口
，兩通道產品主要用於LED調光控製隔離
，和UART隔離接口。

數字光耦擁有數字隔離器的高性能和光耦的低價格，是一款高性價比隔離產品。

我們來看一個隔離485的案例。如果安規要求5千伏的隔離電壓和八個毫米的爬電距離。我們有三種方案可供選擇。第一種方案是傳統光耦的方案，第二種方案是基於WSOP16數字隔離器的方案
，第三種方案是數字光耦方案。

我wo們men看kan一yi下xia這zhe三san種zhong方fang案an的de的de對dui比bi情qing況kuang。在zai安an規gui性xing能neng方fang麵mian
，三san種zhong方fang案an都dou能neng滿man足zu安an規gui要yao求qiu，在zai信xin號hao傳chuan輸shu能neng力li方fang麵mian

，光guang耦ou要yao弱ruo於yu數shu字zi隔ge離li器qi和he數shu字zi光guang耦ou，主zhu要yao體ti現xian在zai光guang耦ou會hui有you溫wen漂piao，溫wen度du的de變bian化hua會hui影ying響xiang信xin號hao傳chuan輸shu質zhi量liang，同tong時shi光guang耦ou有you光guang衰shuai，信xin號hao傳chuan輸shu能neng力li隨sui使shi用yong時shi間jian的de延yan長chang而er變bian弱ruo。

在價格方麵，數字隔離器價格相對較高
，光耦和數字光耦價格更低，在體積方麵，如果假設光耦方案體積設定為1個單位，WSOP16方案隻有光耦的1/4，數字光耦方案隻有光耦方案的1/22
，這主要是因為數字光耦集成度更高，尺寸更小更薄。

總結

數字光耦成功打破了傳統光耦與高端數字隔離器之間的界限，成為當前隔離市場中極具競爭力的“全能選手”。通過采用先進的CMOS工藝
，它不僅徹底克服了傳統光耦的溫漂與光衰痛點，實現了低延時、低失真的高品質信號傳輸，更在安規性能上完全滿足5kV隔離電壓與8mm爬電距離的嚴苛要求。尤為引人注目的是其極致的性價比優勢：在同等安規標準下，數字光耦方案的體積僅為傳統光耦的1/22
，遠小於WSOP16數字隔離器方案
，同時保持了與光耦相當的低成本。
