過孔蓋油：優點和缺點
發布時間：2024-06-29 責任編輯：lina

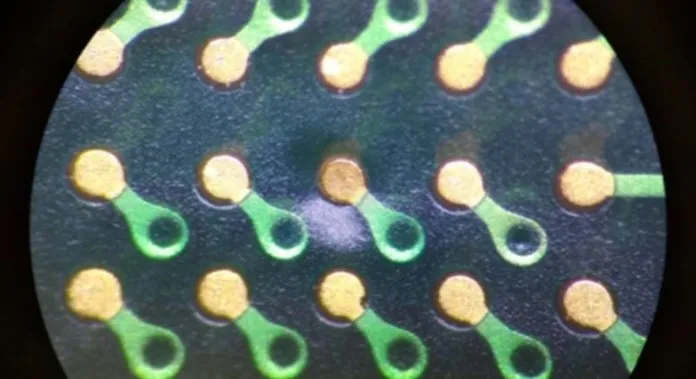

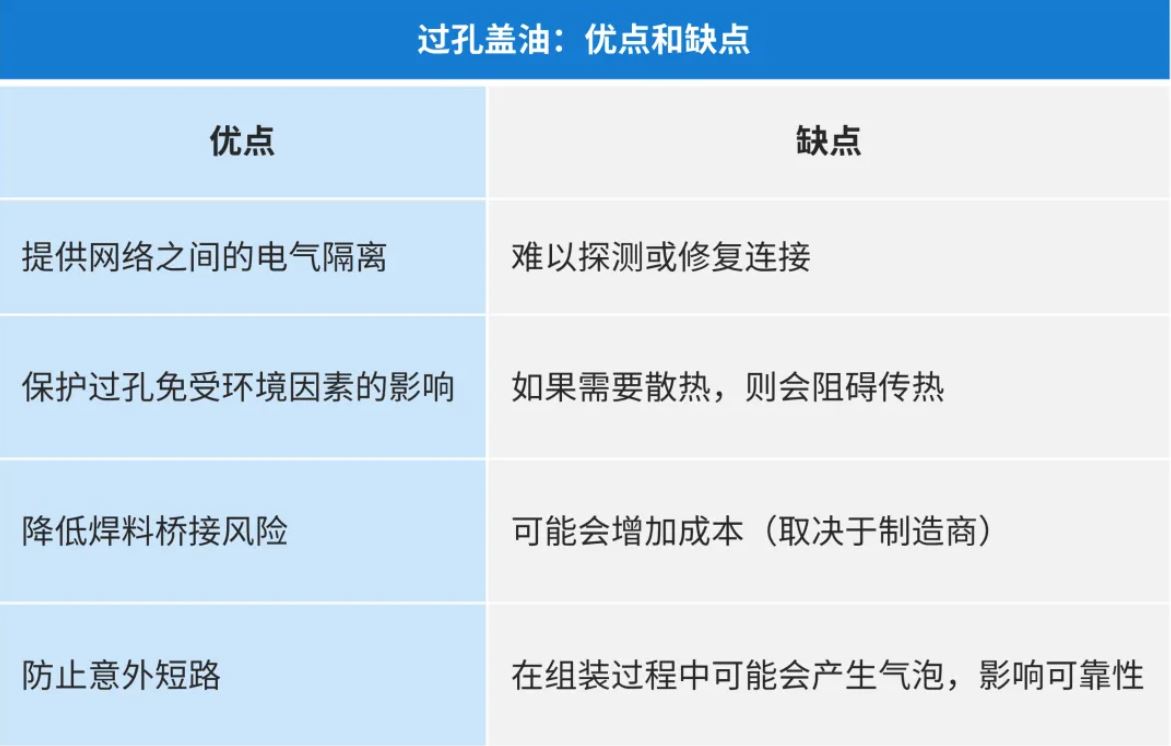

【導讀】術語“過孔蓋油”是指用阻焊層（阻焊油墨）或類似材料覆蓋過孔，通常覆蓋在 PCB 的兩麵。過孔是一類電鍍孔，允許信號在 PCB 各(ge)層(ceng)之(zhi)間(jian)傳(chuan)輸(shu)。對(dui)過(guo)孔(kong)進(jin)行(xing)蓋(gai)油(you)處(chu)理(li)，是(shi)指(zhi)在(zai)焊(han)盤(pan)和(he)孔(kong)上(shang)塗(tu)上(shang)一(yi)層(ceng)阻(zu)焊(han)油(you)墨(mo)，覆(fu)蓋(gai)一(yi)層(ceng)不(bu)導(dao)電(dian)的(de)材(cai)料(liao)。如(ru)下(xia)表(biao)所(suo)示(shi)，過(guo)孔(kong)蓋(gai)油(you)有(you)利(li)也(ye)有(you)弊(bi)。應(ying)根(gen)據(ju) PCB 設計項目的具體要求和限製仔細考慮這些因素。
本文要點
術語“過孔蓋油”是指用阻焊層（阻焊油墨）或類似材料覆蓋過孔，通常覆蓋在 PCB 的兩麵。在本文中，我們將探討過孔蓋油的優缺點。
在 PCB 的設計和製造過程中會使用多種類型的過孔蓋油工藝，包括完全蓋油和部分蓋油，或用覆蓋層或其他材料蓋油。
選擇合適的 PCB 設計軟件，是成功對電路板進行過孔蓋油處理的關鍵。
詳細了解過孔和焊盤，有助於輕鬆決定是否進行過孔蓋油。
術語“過孔蓋油”是指用阻焊層（阻焊油墨）或類似材料覆蓋過孔，通常覆蓋在 PCB 的兩麵。過孔是一類電鍍孔，允許信號在 PCB 各(ge)層(ceng)之(zhi)間(jian)傳(chuan)輸(shu)。對(dui)過(guo)孔(kong)進(jin)行(xing)蓋(gai)油(you)處(chu)理(li)，是(shi)指(zhi)在(zai)焊(han)盤(pan)和(he)孔(kong)上(shang)塗(tu)上(shang)一(yi)層(ceng)阻(zu)焊(han)油(you)墨(mo)，覆(fu)蓋(gai)一(yi)層(ceng)不(bu)導(dao)電(dian)的(de)材(cai)料(liao)。如(ru)下(xia)表(biao)所(suo)示(shi)，過(guo)孔(kong)蓋(gai)油(you)有(you)利(li)也(ye)有(you)弊(bi)。應(ying)根(gen)據(ju) PCB 設計項目的具體要求和限製仔細考慮這些因素。
不同的過孔蓋油工藝

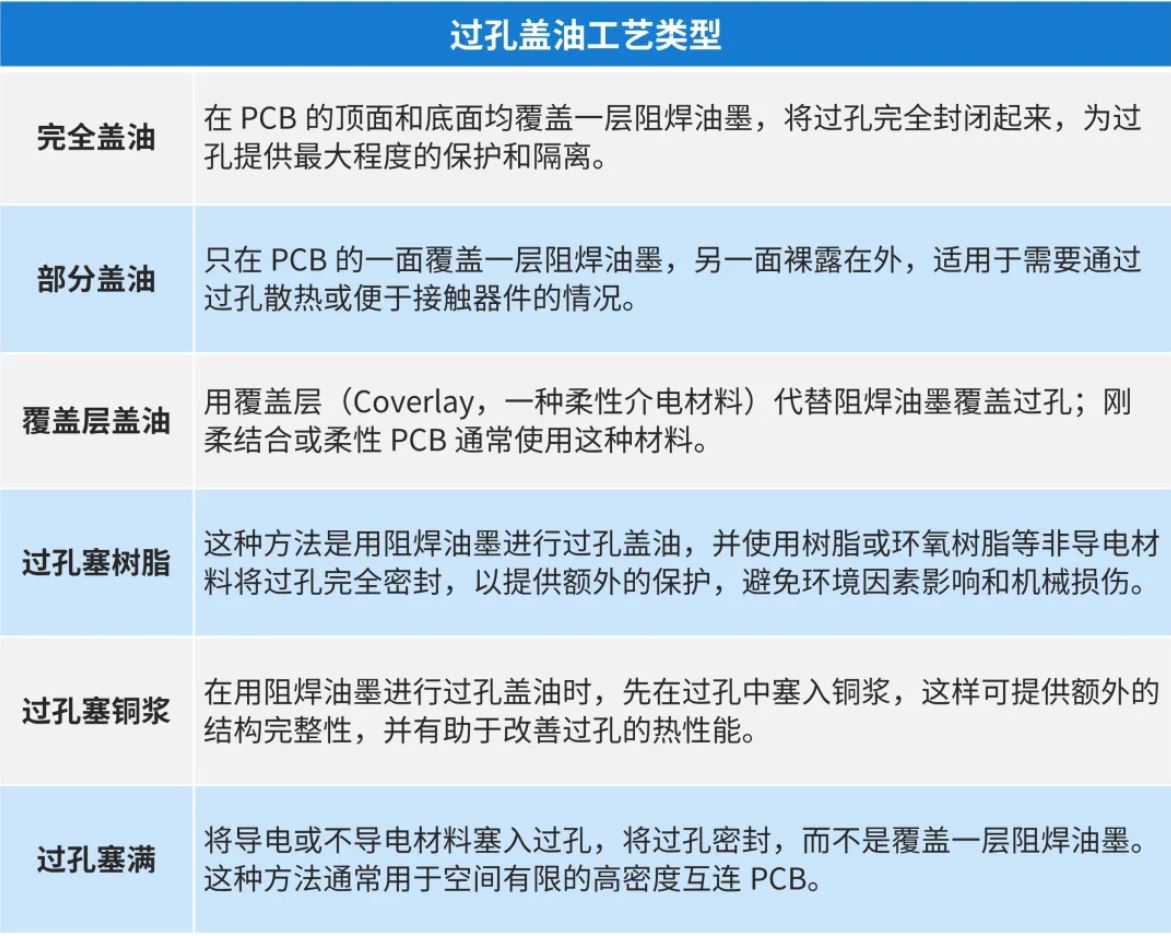

PCB 設計和製造會使用多種類型的過孔蓋油工藝。具體可分為以下幾種：
選擇哪種蓋油工藝取決於 PCB 設計的具體要求，如散熱、信號完整性和製造限製。
如何在 PCB 中進行過孔蓋油
權衡利弊之後，我們就可以確定哪種過孔蓋油工藝最適合自己的 PCB。接下來該怎麼做呢？步驟如下：
PCB 設計軟件
使用 PCB 設計軟件，指定要蓋油的過孔。大多數 PCB 設計軟件工具都支持選擇過孔是否蓋油。
設計規格
在 PCB 設計規範中，應明確說明哪些過孔應進行蓋油。提供給 PCB 製造商的製造說明或規格通常包含此信息。
Gerber 文件
PCB 設計完成後，生成 Gerber 文件，在其中指定應在何處塗上阻焊油墨。Gerber 文件中的阻焊層（通常標題為“頂部阻焊層”和“底部阻焊層”）說明了需要蓋油的過孔。通常會在阻焊層的過孔上放置焊盤或特殊形狀，用於說明此處需要蓋油。
PCB 製造
作為製造流程的一部分，製造商將使用 Gerber 文件和規範來製造 PCB，包括在指定的過孔上塗上阻焊油墨。PCB 製造完成後，要對其進行檢查，以確保過孔按照您的規格進行了蓋油處理。
遵循上述步驟並向 PCB 製造商清晰傳達您的蓋油處理要求，有助於確保 PCB 上的過孔蓋油處理得當。
使用 Cadence 工具處理過孔蓋油
借助 Cadence 的設計工具套件，我們可以在 layout 和分析過程中處理過孔蓋油。Allegro X PCB Designer 工具可以確保生成的 PCB 設計符合設想並且易於實現，幫助我們輕鬆生成可放心交付製造的 layout 設計。
最新的 Allegro X 23.1 版本，為 PCB 和係統設計的工程師提供集成了邏輯/物理設計、係統分析和設計數據管理的係統設計平台和新的技術升級。
全新的 EE 控製麵板，可進行版圖規劃和輸入分析；集成的 X AI 技術，能自動完成元件放置、電源網絡分配和布線；升級更新的 Allegro X System Capture、Allegro X Pulse 數據管理和雲連接等主要產品，能確保您獲得迄今為止最強大的 Allegro 性能，將整體設計生產力提高 4 倍。
文章來源：Cadence楷登PCB及封裝資源中心
