六位半數字萬用電表（DMM）常用作實驗室的調試工具，經常會有人問什麼是六位半？具體來說就是測量值可顯示的數值第一位數，隻能顯示正負和0
，1，所以稱之為½位，其它位數可顯示0～9
，我們稱之為一位，例如
，一個六位半數字萬用表可顯示的數值範圍為-1999999至1999999。這也是萬用電表的測量精度，可達到檔位的小數點後六位
，如果想測量非常小的電壓值
，可將萬用電表設置為0.2V電壓檔位，以六位半的測量精度
，一般可以測到100nV級別的電壓信號。

電壓測量挑戰

zaidangjindegongyezidonghuashengchanshejizhong，tongguoceliangdianyalaiquebaoshebeizaiwendingdegongkuangxiayunxingfeichangzhongyao。xitongzhongxuyaogaojingdudianyaceliangdanyuan，tongshiyekejiangqiyongzuoxiaozhunqi，yiquebaodaicediandedianyazaizhengchangdegongzuodianyafanweinei。zheshizidonghuashengchanceshishebeizhongbukehuoquedeyihuan。chuantongdeDMM是shi一yi個ge不bu錯cuo的de選xuan擇ze，具ju備bei高gao分fen辨bian率lv的de出chu色se性xing能neng和he可ke靠kao性xing。隨sui著zhe技ji術shu的de發fa展zhan，工gong業ye客ke戶hu對dui電dian壓ya測ce量liang係xi統tong對dui電dian壓ya測ce量liang會hui提ti出chu一yi些xie創chuang新xin的de要yao求qiu如ru圖tu1所示。

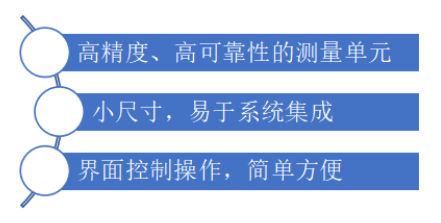

圖1. 自動化工業生產設計中的電壓測量要求

ADI公司的六位半數字 電壓模塊解決方案（簡稱"DVM"）

根據市場反饋的客戶需求，ADI開發了一款新型六位半電壓測量模塊ADMX3652，其外觀如圖2所示
，主要功能特性如下：

• ADI的六位半電壓模塊僅77.7mm*46.3mm*20mm大小，與普通名片大小相當

• 支持雙通道電壓測量
  ，測量範圍為+/-20V，分別提供20V/2V/0.2V三檔手動調整和自動調整

• 低噪聲、高精度，90天準確度優於25ppm（2V擋）

• ADI的六位半數字電壓模塊支持自穩零（Auto Zero）、工頻周期濾波（NPLC）和滿量程校正

• 單獨使用DVM時
  ，隻需提供5V/5W電源即可正常工作
  ，並通過UART接口控製

  ，支持SCPI協議，數據速率可高達1KSPS

輸入端提供過壓保護，可在0~45°C的環境條件下工作，便於係統集成或定製係統測量。

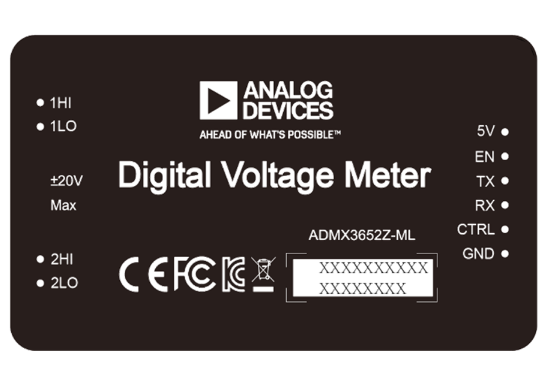

圖2. ADI的六位半數字電壓模塊外觀

集成係統中的電壓測量單元

ADI推出的六位半電壓測量模塊ADMX3652，體積小，隻有普通名片大小，具有DMM中的電壓測量模式，采用20V、2V和0.2V三檔設置
，提供1KSPS的數據速率和準確測量，通過UART接口控製，支持SCPI協議，可輕鬆實現高效、穩定
、kekaodeshengchanceshiceliangsheji。ciwai，qianduancaiyongdaiguoyabaohudegaozukangshuru，nenggenghaodebaohudianyaceliangmokuai
，yudaoshurudianyachaochuceliangfanweideqingkuang

，rushurudianyawei30V，DVM雖然無法正常測得準確的電壓值

，但也不會損壞燒毀DVM。在係統設計中
，可以借助係統的MCU或FPGA通過UART發出指令來控製DVM的操作
，從而幫助客戶定製集成係統測量，以降低係統測試成本，其工作配置如圖3所示

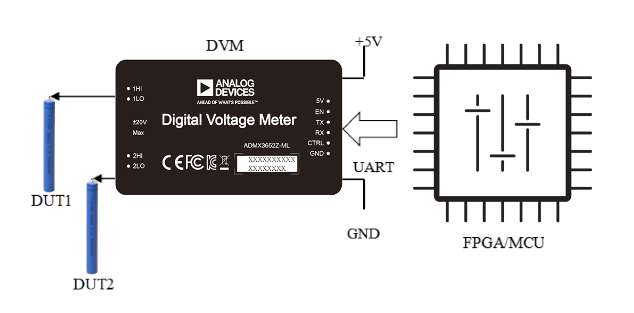

圖3. 集成係統設計配置

便攜式高精度電壓表

與六位半接口板連接時，此高性能模塊可轉換為移動式電壓表，通過完整的圖形化GUI進行操作
，借助數據記錄器功能，可有效地記錄每一次測量數據。將Excel中的數據轉換成圖表，在電腦上就能清楚地看到待測對象電壓值的變化。對於電壓測量
，由於ADI DVMtigongshuangtongdaodianyacelianggongneng

，yincizhixuwaijiefenliudianzu，genjuqizhongyigetongdaozhongcedededianyajisuanchuxiangyingdedianliu，ranhouyulingyitongdaocedededianyaxiangcheng
，jikedechudaiceqijiandegonghao。cileipinggubandecaozuoshiyongrutu4所示.

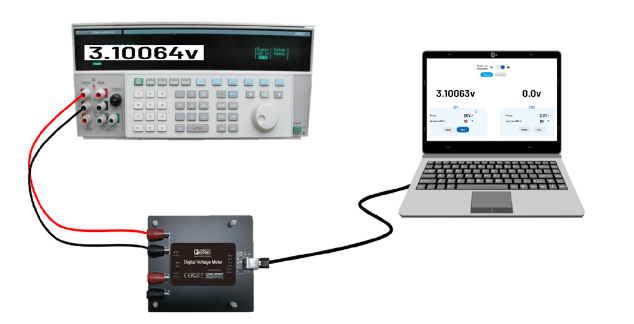

圖4. 六位半數字電壓模塊評估係統
