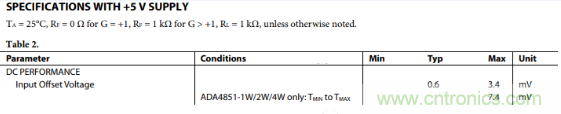

參考 ADA4851-1 的電氣參數進行分析，如圖 2.8。在 25℃環境中，+5V 供電，電路增益為 1 時，輸入失調電壓的典型值為 0.6mV ,最大值為 3.4mV。





圖 2.8 ADA4851-1 輸入失調電壓

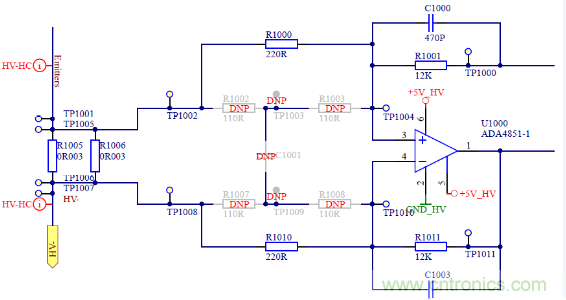

假定圖 2.7 中的比例電阻完全匹配，即 R1000 與 R1010 為 220Ω,R1001 與 R1011 為 12KΩ。該差動放大電路的增益為 54.4 倍。輸入失調電壓經過放大後的輸出應為 32.7mV(典型值)時電路正常工作，但是失調電壓最大值對應的輸出值為 185.5mV，已經超出判定故障的閾值電壓。並且在+5V 電壓供電時，ADA4851-1 失調電壓的分布如圖 2.9
，輸入失調電壓為±1mV 的情況出現頻次較高，此時對應的輸出電壓為±54.4mV
，同樣超出係統判定的閾值電壓。

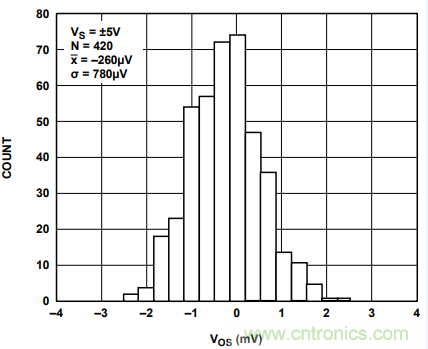

圖 2.9 ADA4851-1 輸入失調電壓分布



所以筆者與工程師確認
，現有 ADA4851-1 應(ying)用(yong)電(dian)路(lu)的(de)輸(shu)出(chu)電(dian)壓(ya)折(zhe)算(suan)到(dao)輸(shu)入(ru)端(duan)，均(jun)在(zai)數(shu)據(ju)手(shou)冊(ce)參(can)數(shu)範(fan)圍(wei)內(nei)，工(gong)作(zuo)不(bu)存(cun)在(zai)失(shi)效(xiao)問(wen)題(ti)

，該(gai)電(dian)路(lu)的(de)軟(ruan)件(jian)判(pan)定(ding)閾(yu)值(zhi)設(she)計(ji)不(bu)合(he)理(li)，建(jian)議(yi)整(zheng)改(gai)辦(ban)法(fa)包(bao)括(kuo)：



（1）調整判定故障的閾值電壓。



（2）使用低失調電壓的放大器，並類比 ADA4528
，在 25℃環境中，+5V 供電時，失調電壓最大值僅為 2.5uV 如圖 2.10。失調電壓的分布更為集中
，如圖 2.11。

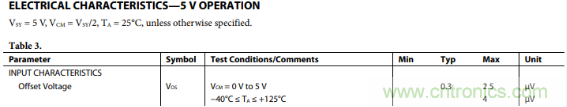

圖 2.10 ADA4528-1 電調電壓

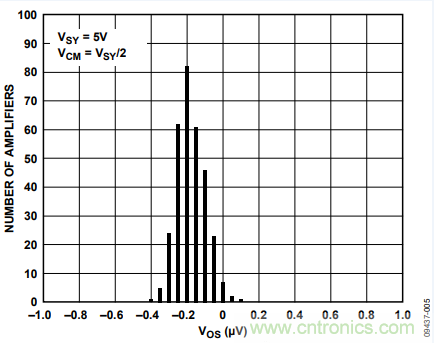

圖 2.11 ADA4528-1 失調電壓分布



通過該案例可見，失調電壓的存在，導致電路輸出產生直流誤差。



02 失調電壓與漂移定義

如圖 2.12（a）為放大器模型，短路放大器的兩個輸入端（Vp、Vn），如果是理想放大器其輸出電壓 Vo 應為 0V。但是
，真實放大器內部處理 Vp 與 Vn 的輸入級存在失配
，導致放大器的輸出不為 0V。為了使真實放大器的輸出實現 0V，需要在輸入管腳之間增加適合的校正電壓
，稱為失調電壓(Offset voltage，Vos)。



如圖 2.12（b），真實放大器的電壓傳遞曲線（VTC）不會過原點，它向左移還是右移由失配的方向決定。可以理解為在理想或無失調電壓放大器的一個輸入端串聯一個小電壓源 Vos，其電壓傳遞曲線如式 2-1。







為了實現輸出電壓為 0V，需要滿足式 2-2。







所以放大器的兩個輸入端電壓關係是近似相等，即“虛短”原則。Vos 的取值範圍在毫伏到微伏。

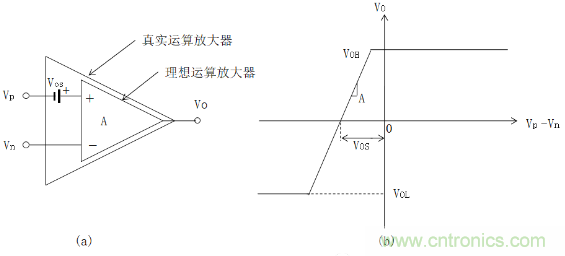

圖 2.12 具有失調電壓的放大器模型和電壓傳遞曲線



對於某個放大器的失調電壓是確定值，但是放大器會因為溫度
、工作時間變化，使輸入失調電壓產生隨其變化量比值的變化，該比值稱為失調電壓漂移（Offset Voltage Drift）。



（1）變量為溫度
，單位是μV/℃，表示輸入失調電壓的變化量與導致該變化的溫度變化量的比值。數據手冊提供的參數為測量溫度範圍內的平均值，符號為ΔVOS/ΔT，或者 dVOS/dT。



考慮溫度漂移的失調電壓
，為式 2-3。







如圖 2.2，以 ADA4077-1 SOIC 封裝 B 級芯片為例，在 25℃環境中，供電電壓為±15V，失調電壓最大值為 35μV,失調電壓漂移最大值為 0.25μV/℃。當芯片溫度上升到 75℃時

，將參數代入式 2-3 計算失調電壓變化為 47.5μV。

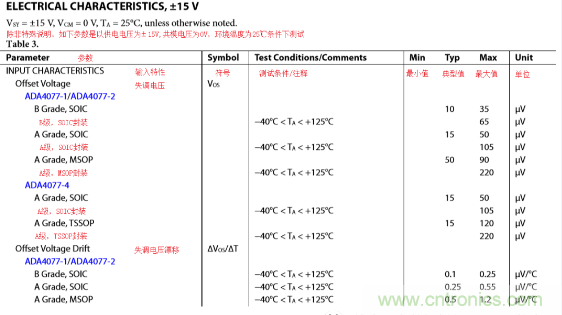

圖 2.2 ADA4077 失調電壓與溫漂



（2）變量為時間，單位是μV/Mo
，表示失調電壓每月變化多少微伏。代表放大器在長期工作中失調電壓的穩定性。



如圖 2.18，ADA4077 數據手冊提供實測 10000 小時失調電壓漂移。工程師以此模擬係統長期運行

，可以評估在設備長期工作中放大器失調電壓的穩定情況。



失(shi)調(tiao)電(dian)壓(ya)漂(piao)移(yi)是(shi)放(fang)大(da)器(qi)電(dian)路(lu)設(she)計(ji)中(zhong)難(nan)以(yi)處(chu)理(li)的(de)參(can)數(shu)，因(yin)為(wei)它(ta)的(de)存(cun)在(zai)隨(sui)時(shi)會(hui)產(chan)生(sheng)新(xin)的(de)失(shi)調(tiao)電(dian)壓(ya)，所(suo)以(yi)常(chang)見(jian)的(de)處(chu)理(li)方(fang)法(fa)是(shi)使(shi)用(yong)失(shi)調(tiao)電(dian)壓(ya)漂(piao)移(yi)參(can)數(shu)小(xiao)的(de)放(fang)大(da)器(qi)。

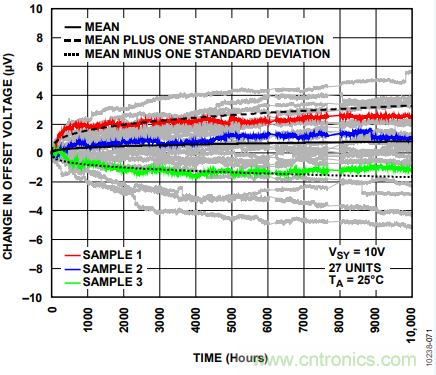

圖 2.18 ADA4077 實測 10000 小時的失調電壓長期漂移



03 失調電壓產生原因

 (1)輸入級的製造工藝

放大器輸入失調電壓的產生


，主要由於輸入級對稱三極管晶圓的不匹配所導致。如圖 2.13，三極管（Q1
，Q2）depipeidu
，zaiyidingfanweineihejingyuanmianjidepingfanggenchengzhengbi
，jiushishuopipeidutigaodaoyuanlaideliangbei
，jingyuanmianjijiushiyuanlaidesibei。dangdadaoyidingshuipinghou，zengjiajingyuanmianjiyebunenggaishanshurushitiaodianya，lingwaizengjiamianjihuizhijiezengjiaxinpiandezhizaochengben。suoyi
，changyongdefangfashizaifangdaqishengchanhouzaijinxingceshiyuxiaozhun
，huozhezaishuchujishiyongzhanbodengjishugaishanfangdaqideshitiaodianya。

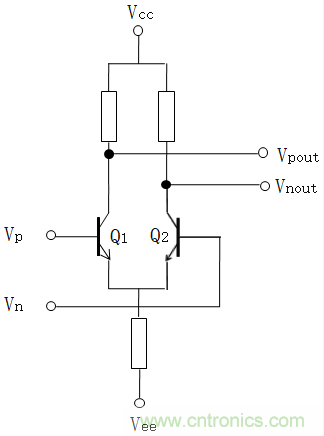

圖 2.13 放大器輸入級電路



如表 2.1 為 ADI 不同種類放大器的失調電壓範圍，及代表型號。

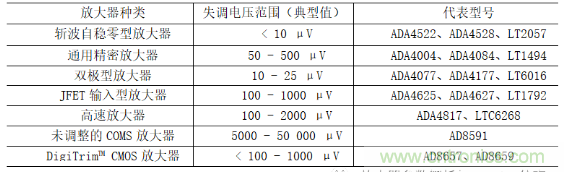

表 2.1 多類放大器的失調電壓範圍和代表型號



(2)芯片封裝技術

放大器的封裝類型，通常包括 SOIC
、MSOP
、LFCSP、SOT-23 幾種，大多數放大器的封裝不會影響失調電壓。如圖 2.14 所示 ADA4528-1 有 MSOP
、LFCSP 封裝兩種，失調電壓的典型值，最大值
、最小值沒有因為封裝而不同
，如圖 2.10。

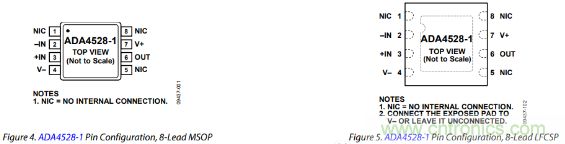

圖 2.14 ADA4528-1 封裝示意圖

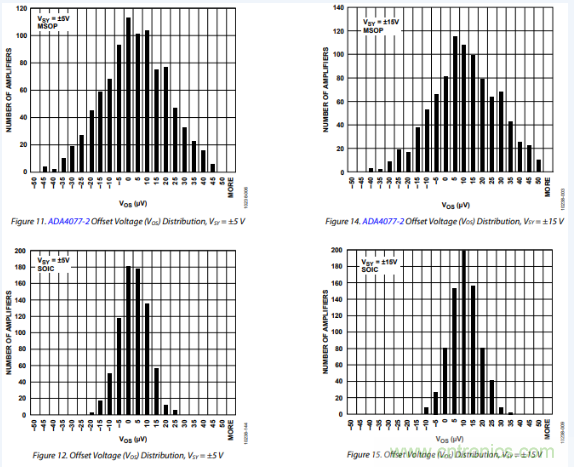

但是少數放大器的封裝技術會影響放大器的失調電壓。如圖 2.2，ADA4077-2 A 級的 MSOP 封裝芯片的失調電壓最大值為 90μV，典型值為 50μV。同等條件下 SOIC 封裝的 ADA4077-2 A 級芯片的失調電壓最大值為 50μV，典型值為 15μV。兩種封裝失調電壓的分布也存在明顯區別，其中 SOIC 封裝的失調電壓分布相對集中，如圖 2.15。





圖 2.15 ADA4077-2MSOP 與 SOIC 封裝的失調電壓分布



注：芯片規格書中常見 A 級、B 級產品，在生產的原材料，製造過程完全一致，區別在封裝測試完成以後
，將個別較好的參數進行標記。



綜zong上shang，由you於yu半ban導dao體ti工gong藝yi所suo導dao致zhi失shi調tiao電dian壓ya是shi構gou成cheng電dian路lu直zhi流liu誤wu差cha的de重zhong要yao影ying響xiang因yin素su之zhi一yi。在zai穩wen定ding的de環huan境jing中zhong，由you失shi調tiao電dian壓ya導dao致zhi的de直zhi流liu誤wu差cha可ke以yi進jin行xing校xiao準zhun
，但dan是shi失shi調tiao電dian壓ya漂piao移yi所suo產chan生sheng影ying響xiang無wu法fa過guo校xiao準zhun完wan全quan消xiao除chu。
