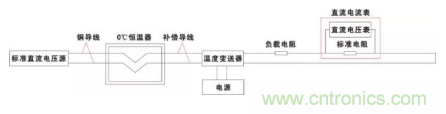

1、二線製熱電偶溫度變送器具有參考端溫度自動補償時接線如上圖



1.1 輸入信號為熱電偶時，校驗智能溫度變送器按照此圖接線。其他廠家生產的溫度變送器接線也相同。





1.2 上圖中熱電偶補償導線采用與測量熱電偶對應的補償導線；用mV信號發生器模擬熱電偶信號；冰筒容器內為冰
、水混合態

，保持冷端溫度為0℃。



1.3 溫度變送器精密測量方法：



根據熱電偶分度表上對應的電勢值

，直接由毫伏信號發生器模擬熱電偶輸出信號，測量溫度變送器輸出的4-20mA信號，計算出變送器的測量精度。



這zhe種zhong測ce量liang方fang法fa可ke以yi消xiao除chu測ce量liang過guo程cheng中zhong冷leng端duan溫wen度du變bian化hua引yin起qi的de測ce量liang誤wu差cha，但dan補bu償chang線xian本ben身shen引yin起qi的de測ce量liang誤wu差cha還hai是shi無wu法fa消xiao除chu。這zhe種zhong方fang法fa一yi般ban在zai實shi驗yan室shi測ce量liang和he溫wen度du變bian送song器qi生sheng產chan廠chang出chu廠chang校xiao驗yan時shi使shi用yong。





2

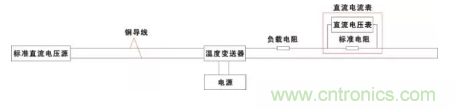

、二線製熱電偶溫度變送器無參考端溫度自動補償時

，變送器校驗接線如上圖



2.1 上圖使用於二線製熱電偶溫度變送器無參考端溫度自動補償時。



2.2 帶補償的熱電偶溫度變送器采用實用測量法進行校對時，也采用這種接線方式：



在變送器輸入端放置一個溫度計，測得冷端溫度值，由分度表查得此溫度電勢值Eω，再根據熱電偶分度表的電勢值E0，由毫伏信號發生器輸出（E0-Eω）值，即模擬熱電偶的輸出
，測量熱電偶溫度變送器4-20mA電dian流liu輸shu出chu值zhi，計ji算suan變bian送song器qi的de測ce量liang精jing度du。這zhe種zhong方fang法fa存cun在zai環huan境jing溫wen度du變bian化hua和he溫wen度du計ji測ce量liang冷leng端duan誤wu差cha兩liang方fang麵mian，無wu法fa消xiao除chu這zhe兩liang方fang麵mian帶dai來lai的de測ce量liang誤wu差cha。因yin此ci，通tong常chang作zuo為wei現xian場chang零ling時shi比bi對dui測ce量liang時shi使shi用yong，不bu做zuo為wei溫wen度du變bian送song器qi檢jian定ding校xiao驗yan使shi用yong。





3、二線製熱電阻溫度變送器校驗接線如上圖

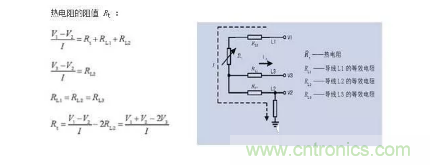

3.1 熱電阻信號必須采用三線製接入溫度變送器，有利於獲得更高的測量精度。文章“Pt100兩線製、Pt100三線製和Pt100四線製接線對測溫精度的影響”中有詳細介紹。三線製要求三根導線的材質、線徑、長度一致且工作溫度相同，使三根導線的電阻值相同，即RL1=RL2=RL3。通過導線L1
、L2給熱電阻施加激勵電流I，測得電勢V1、V2、V3。導線L3接入高輸入阻抗電路，IL3=0。





3.2 智能溫度變送器輸入信號為熱電阻時，校驗智能溫度變送器按照此圖接線。其他廠家生產的溫度變送器接線也相同。





4
、四線製熱電偶溫度變送器具有參考端溫度自動補償時，變送器校驗接線如上圖



注：最常見導軌式熱電偶溫度變送器（一入一出
、一入二出等）和架裝式熱電偶溫度變送器接線按照此圖進行。





5
、四線製熱電偶溫度變送器無參考端溫度自動補償時，變送器校驗接線如上圖



6、四線製熱電阻溫度變送器校驗接線如上圖
