對(dui)於(yu)平(ping)常(chang)日(ri)用(yong)的(de)一(yi)些(xie)產(chan)品(pin)，產(chan)品(pin)在(zai)進(jin)行(xing)設(she)計(ji)時(shi)就(jiu)會(hui)考(kao)慮(lv)這(zhe)個(ge)問(wen)題(ti)

，顧(gu)客(ke)隻(zhi)是(shi)簡(jian)單(dan)的(de)利(li)用(yong)插(cha)頭(tou)進(jin)行(xing)電(dian)源(yuan)的(de)連(lian)接(jie)，所(suo)以(yi)一(yi)般(ban)采(cai)用(yong)反(fan)插(cha)錯(cuo)接(jie)頭(tou)
，這(zhe)是(shi)種(zhong)簡(jian)單(dan)
，低(di)價(jia)而(er)有(you)效(xiao)的(de)方(fang)法(fa)。



但是，對於產品處於工廠生產階段，可能不便采用防差錯接頭，這可能就會造成由於生產人員的疏忽造成反接，帶來損失。



所以給電路增加防接反電路有時還是有必要的
，盡管增加了成本。



下麵就說說常用的防接反電路：

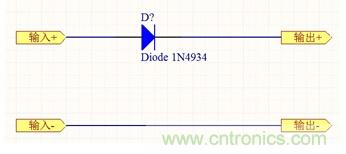

1、最簡單的在電路中串入一隻二極管





優點：電路簡單，成本較低。適用於小電流
，對成本要求比較嚴的產品。

缺點：由於二極管的PN結在導通時，存在一個壓降，一般在0.7V以下。這個壓降就導致這種電路不適合應用在電流較大的電路中，如果電路有10A的電流

，那麼二極管的功耗就是0.7*10=7W
，發熱量還是很可觀的。在結構緊湊空間有限的產品中，對產品的穩定性或人的使用感受上影響還是比較大的。



2
、對於上麵上麵提到的二極管的壓降問題
，有沒有辦法克服呢?看下麵的電路.

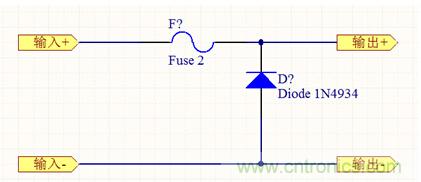

上麵的防接反電路采用了一個保險絲和he一yi個ge反fan向xiang並bing聯lian的de二er極ji管guan
，電dian源yuan極ji性xing正zheng確que，電dian路lu正zheng常chang工gong作zuo時shi，由you於yu負fu載zai的de存cun在zai電dian流liu較jiao小xiao
，二er極ji管guan處chu於yu反fan向xiang阻zu斷duan狀zhuang態tai，保bao險xian絲si不bu會hui被bei熔rong斷duan。



當電源接反時

，二極管導通
，此時的電流比較大

，就會將保險絲熔斷，從而切斷電源的供給，起到保護負載的作用。



優點：保險絲的壓降很小，不存在發熱問題。成本不高。

缺點：一旦接反需要更換保險絲，操作比較麻煩。

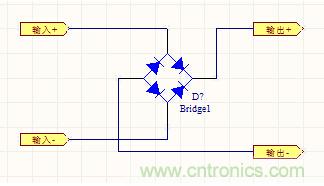

3、正接反接都可正常工作的電路：





優點：輸入端無論怎樣接
，電路都可以正常工作。

缺點：存在兩個二極管的壓降。適用於小電流電路。



4、N溝道增強型場效應管防接反電路

由場效應管製作工藝決定了，場效應管的導通電阻比較小。是現在很常用的開關器件，特別是在大功率的場合。以TO-252封裝的IRFR1205為例，其主要參數如下：Vdss=55V
，Id=44A，Rds=0.027歐姆;可以看到其導通電阻隻有27毫歐。

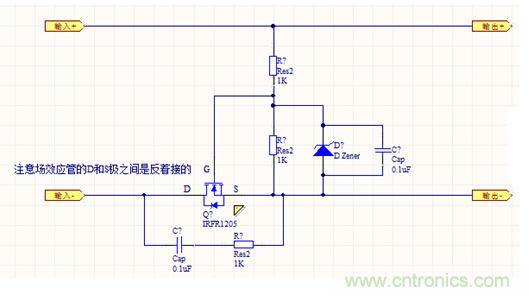

下圖就是一個用N溝道場效應管構成的防接反電路





這個電路的最大一個特點就是場效應管的D極和S極的接法。通常我們在使用N溝道的增強型的MOS管時，一般是電流由D極進入而從S極流出。應用在這個電路中時則正好相反。



曾經在一個論壇中看到過這個電路
，發布這個電路的樓主被眾多網友痛批。說是DS之間存在一個二極管根本沒法實現。樓主沒有注明場效應管的管腳名稱
，由於存在一個應用場效應管的慣性思維，導致樓主蒙冤。



其實場效應管隻要在G和S極之間建立一個合適的電壓就會完全導通。導通之後D和S之間就像是一個開關閉合了，電流是從D到S或S到D都一樣的電阻。



在電源極性正確時，電流起始時通過場效應管的穩壓管導通
，S極電壓接近0V。



兩個電阻分壓後，為G提供電壓，使場效應管導通，因為其導通阻值很小

，就把場效應管內部的二極管給替代了。



電源反接時

，場效應管內的二極管未到擊穿電壓不導通。分壓電阻無電流流過無法提供G極電壓，也不導通。從而起到保護作用。



對於電路中並聯在分壓電阻上的穩壓二極管，因為場效應管的輸入電阻是很高的，



是一個壓控型器件，G極電壓要控製在20V內
，過高的電壓脈衝會導致G極的擊穿
，這個穩壓二極管就是起一個保護場效應管防止擊穿的作用。



對於並聯在分壓電阻上的電容，有一個軟啟動的作用。在電流開始流過的瞬間，電容充電
，G極的電壓是逐步建立起來的。



對於並聯在場效應管D與S之zhi間jian的de阻zu容rong串chuan聯lian電dian路lu，我wo感gan覺jiao還hai是shi值zhi得de商shang榷que的de。阻zu容rong串chuan聯lian電dian路lu一yi般ban用yong作zuo脈mai衝chong吸xi收shou或huo延yan時shi。用yong在zai這zhe裏li要yao視shi負fu載zai的de情qing況kuang而er定ding
，加jia了le或huo許xu反fan而er不bu好hao。畢bi竟jing這zhe會hui導dao致zhi在zai電dian源yuan在zai反fan接jie的de時shi候hou會hui有you一yi個ge短duan暫zan的de導dao通tong脈mai衝chong。



也可以用P溝道的場效應管

，隻是要將器件串在正極的輸入端。這裏不再描述。
