元器件封裝按照安裝的方式不同



可以分成兩大類



(1) 直插式元器件封裝

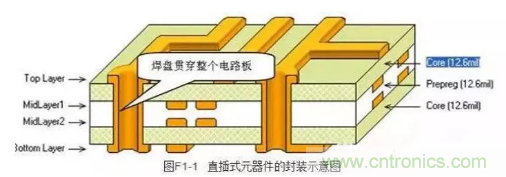

直插式元器件封裝的焊盤一般貫穿整個電路板，從頂層穿下，在底層進行元器件的引腳焊接，如圖所示。





典型的直插式元器件及元器件封裝如圖所示。





(2)表貼式元器件封裝。



表貼式的元器件，指的是其焊盤隻附著在電路板的頂層或底層
，元器件的焊接是在裝配元器件的工作層麵上進行的，如圖所示。

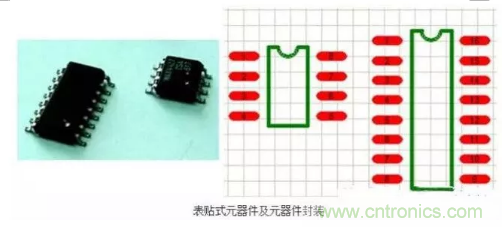

典型的表貼式元器件及元器件封裝如圖所示。



在PCB元器件庫中，表貼式的元器件封裝的引腳一般為紅色，表示處在電路板的頂層(TopLayer)。



在PCB元器件庫中，表貼式的元器件封裝的引腳一般為紅色，表示處在電路板的頂層（Top Layer）。



2 常用元器件



原理圖符號和元器件封裝



在設計PCB的過程中
，有些元器件是設計者經常用到的，比如電阻
、電容以及三端穩壓源等。在Protel 99 SE中，同一種元器件雖然相同電氣特性
，但是由於應用的場合不同而導致元器件的封裝存在一些差異。



前麵的章節中已經講過
，電阻由於其負載功率和運用場合不同而導致其元器件的封裝也多種多樣，這種情況對於電容來說也同樣存在。



因此
，benjiezhuyaoxiangduzhejieshaochangyongyuanqijiandeyuanlitufuhaoheyuzhixiangduiyingdeyuanqijianfengzhuang，tongshijinlianggeichuyixieyuanqijiandeshiwutu
，shiduzhenenggougengkuaidilejiebingzhangwozhexiechangyongyuanqijiandeyuanlitufuhaoheyuanqijianfengzhuang。(1)
、電阻。 電阻器通常簡稱為電阻
，它是一種應用十分廣泛的電子元器件，其英文名字為“Resistor”
，縮寫為“Res”。



電阻的種類繁多
，通常分為固定電阻、可變電阻和特種電阻3大類。固定電阻可按電阻的材料、結構形狀及用途等進行多種分類。電阻的種類雖多
，但常用的電阻類型主要為RT型碳膜電阻
、RJ型金屬膜電阻、RX型線繞電阻和片狀電阻等。固定電阻的原理圖符號的常用名稱是“RES1”和“RES2”，如圖F1-5（a）所示。



常用的引腳封裝形式為AXIAL係列
，包括AXIAL-0.3
、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8

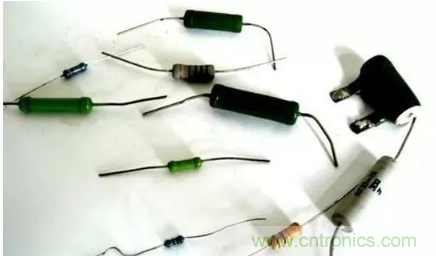

、AXIAL-0.9和AXIAL-1.0等封裝形式，其後綴數字代表兩個焊盤的間距，單位為“英寸”，如圖F1-5（b）所示。常用固定電阻的實物圖如圖F1-5（c）所示。





（a）常用的電阻原理圖符號

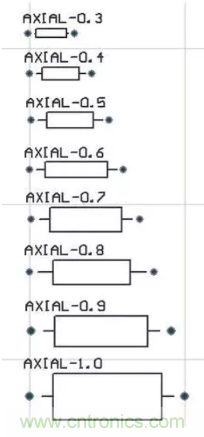

（b）常用的電阻封裝





（c）常用的固定電阻實物 圖F1-5固定電阻 如“AXIAL-0.3”封裝的具體意義為固定電阻封裝的焊盤間的距離為0.3英寸（=300mil），即為7.62mm。一般來講，後綴數字越大，元器件的外形尺寸就越大
，說明該電阻的額定功率就越大。 電位器屬於可變電阻，是一種連續可調的電阻器，它的電阻值在一定範圍內是連續可調的，如圖F1-6所示。





（a）可變電阻的原理圖符號





（b）常用的可變電阻的元器件封裝 圖F1-6   可ke變bian電dian阻zu的de原yuan理li圖tu符fu號hao和he元yuan器qi件jian封feng裝zhuang電dian位wei器qi的de種zhong類lei極ji多duo，常chang見jian的de電dian位wei器qi主zhu要yao有you兩liang種zhong，即ji線xian繞rao電dian位wei器qi和he碳tan膜mo電dian位wei器qi。除chu了le上shang述shu較jiao為wei常chang見jian的de電dian阻zu外wai，還hai有you運yun用yong在zai特te殊shu場chang合he的de電dian阻zu，如ru熱re敏min電dian阻zu、濕敏電阻和壓控電阻等。此外，還有將多個電阻集成在一個封裝內

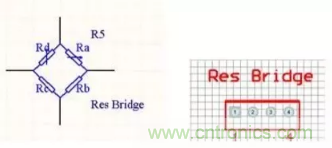

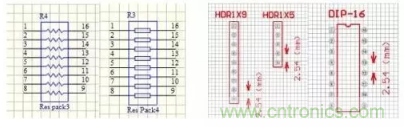

，從而形成電阻橋，以及各種電阻排，如圖F1-7所示。





（a）電阻橋的原理圖符號及對應的元器件封裝





（b）電組排的原理圖符號
、元器件封裝和元器件實物 圖F1-7 各種電阻排 由you於yu電dian阻zu的de工gong作zuo環huan境jing多duo種zhong多duo樣yang
，並bing且qie所suo能neng實shi現xian的de功gong能neng也ye比bi較jiao多duo，因yin此ci它ta的de電dian阻zu的de種zhong類lei和he型xing號hao就jiu比bi較jiao多duo
，設she計ji者zhe在zai具ju體ti選xuan用yong的de時shi候hou就jiu需xu要yao按an實shi際ji情qing況kuang進jin行xing選xuan型xing。



(2) 電容。電容也是經常使用的元器件之一，根據電容的製作材料的不同，電容可分為鉭電容、瓷片電容
、獨石電容
、CBBdianronghedianjiedianrongdeng。genjudianrongdejixingdebutong，kefenweiyouwujixingdianrongheyoujixingdianrongdeng。genjudianrongzhishifouketiaohaikefenweigudingdianrongheketiaodianrong。xiamianzhuyaoanzhaowujixingdianrongheyoujixingdianronglaijieshaochangyongdedianrongqi。



無極性電容的原理圖符號如圖F1-8（a）所示
，對應的封裝形式為RAD係列，從RAD-0.1到RAD-0.4
，後綴數字代表焊盤間距

，單位為英寸，如圖F1-8（b）所示。比如“RAD-0.2”表示焊盤間距為0.2英寸（=200mil）的無極性電容封裝。常見的無極性電容主要有瓷片電容

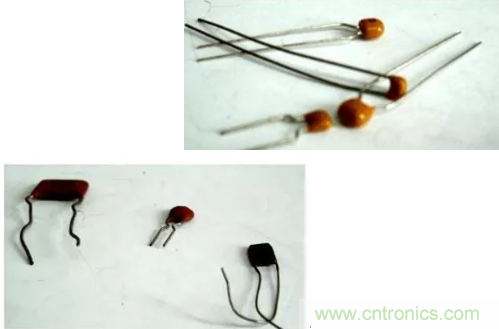

、獨石電容和CBB電容，其元器件實物如圖F1-8（c）
、（d）
、（e）所示。





（a）無極性電容的原理圖符號





（b）常用的元器件封裝





（c）瓷片電容

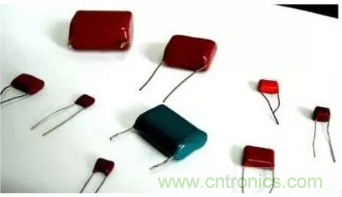

（d）獨石電容



 （e）CBB電容 圖F1-8 無極性電容常見的有極性電容為電解電容。電解電容對應的封裝形式為RB係列，從“RB-.2/.4”到“RB-.5/1.0”，前qian一yi個ge後hou綴zhui數shu字zi的de表biao示shi焊han盤pan間jian距ju
，後hou一yi個ge後hou綴zhui數shu字zi代dai表biao電dian容rong外wai形xing的de直zhi徑jing，單dan位wei都dou為wei英ying寸cun。一yi般ban來lai講jiang，標biao準zhun尺chi寸cun的de電dian解jie電dian容rong的de外wai形xing尺chi寸cun是shi焊han盤pan間jian距ju的de兩liang倍bei。但dan是shi

，在zaiProtel 99 SE中，也有用毫米作為單位的，如“RB5-10.5”。元器件實物如圖F1-9所示。

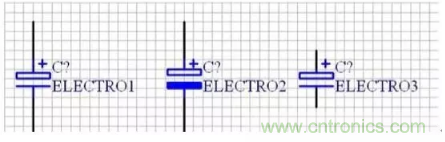

（a）電解電容的常用原理圖符號

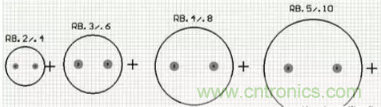

（b）電解電容常用的元器件封裝





（c）電解電容的實物照片 圖F1-9 電解電容 一般地，電容封裝形式名稱的後綴數值越大


，相應的電容容量也越大，如圖F1-9所示。(3) 二極管。二極管的種類繁多
，根據應用的場合不同可以分為普通二極管、發光二極管、穩壓二極管、快恢複二極管以及二極管指示燈
、由多個發光二極管構成的七段數碼管等，如圖F1-10所示。





（a）普通二極管（穩壓二極管）





（b）發光二極管





（c）二極管指示燈





（d）七段數碼管 圖F1-10 常見的二極管

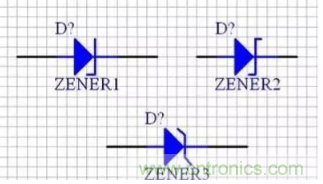

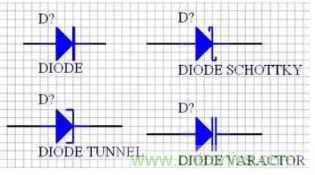

原理圖中二極管元器件的常用名稱為“DIODE”（普通二極管）、“DIODE SCHOTTKY”（肖特基二極管）、“DIODE TUNNEL”（隧道二極管）、“DIODE VARACTOR”（變容二極管）和“ZENER1～3”（穩壓二極管）等，如圖F1-11（a）所示。常見的二極管封裝有“DIODE-0.4”
、“DIODE-0.7”和“TO-220”，其中“DIODE-0.4”指的是普通二極管的焊盤間距為“0.4英寸”，即“10.16mm”

，如圖F1-11（b）所示。





（a）二極管的原理圖符號





（b）穩壓二極管的原理圖符號





（c）二極管的常用元器件封裝 圖F1-11 二極管的原理圖符號和元器件封裝(4) 三極管。普通三極管可根據其構成的PN結的方向不同，分為NPN型和PNP型。



這兩種類型的晶體管外形完全相同，都包括3個引腳

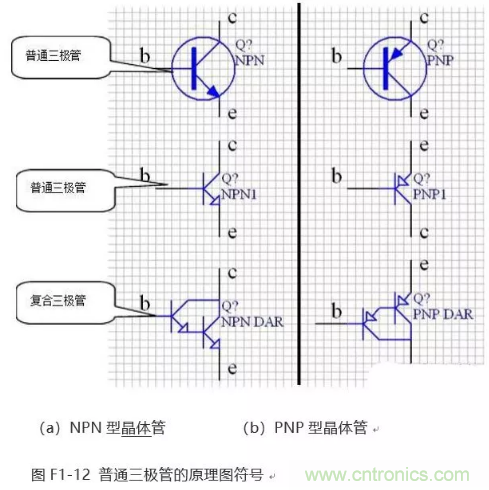

，即b（基極）、c（集電極）和e（發射極），但是其原理圖符號卻不一樣，如圖F1-12所示。三極管的原理圖符號的常用名稱有“NPN”、“NPN1” 和“PNP”
、“PNP1”等。





zaigonglvfangdadianluzhong，shejizheweileshixianzaiweixiaoxinhaozuoweijiliyuanshidedaohendadezengyi，wangwangxuyaocaiyongjuyoujiaodafangdabeishudejingtiguan，dalindunfuheguanjiushiyunyongzaizhezhongchanghedejingtiguan。



putongdedalindunfuheguanshijianglianggejingtiguanjichengzaiyigeyuanqijianfengzhuangli

，youdefuheguanhaitongshijichenglebaohuerjiguanhepianzhidianzudeng。tongputongsanjiguanyiyang
，dalindunfuheguantongyangbaokuoNPN型和PNP型，如圖F1-12所示。

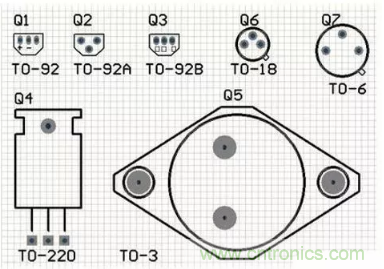

三極管的常用封裝主要有TO-18（普通三極管）、TO-220（大功率三極管）、TO-3（大功率達林頓管）和TO-92A（普通三極管）等，如圖F1-13所示。



圖F1-13 常用的三極管封裝 三極管的實物如圖F1-14所示。





（a）普通三極管





（b）功率三極管（1）





（c）功率三極管（2） 圖F1-14   常見三極管的實物照片



(5) 三端穩壓源（78和79係列）。三端穩壓源（或者叫基準源
，線性電源）中的78和79係列是設計者在進行電路設計過程中經常使用到的一類元器件
，其實物圖如圖F1-15所示。在Protel 99 SE原理圖符號庫中基本上包含了各家公司的78和79係列穩壓塊產品的名稱。



例如美國國家半導體公司的LM78係列和LM79係列、Motorola公司的MC78係列和MC79係列等，他們的原理圖符號的名稱為“VOLTREG”。





（a）原理圖符號





（b）元器件封裝

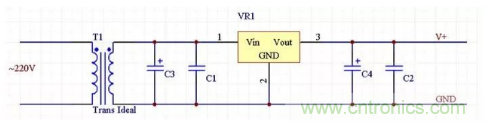

（c）元器件實物 圖F1-15 常見的三端穩壓源圖F1-16所示為常見的三端穩壓源運用電路，交流220V的電壓經變壓器T1降壓到一定範圍後，再通過C3和C1進行濾波，然後進入三端穩壓源就可得到特性較好的電壓。為了提高電壓源的穩定性，設計者還時常在穩壓源的輸出端加上濾波電容C4和C2。



圖F1-16   三端穩壓源運用電路 按輸出電壓的極性來分，三端穩壓源可分為78係列和79係列兩種。





按輸出電壓的幅值是否可調，三端穩壓源可分為電壓固定和電壓可調兩種。電壓固定三端穩壓源包括78係列和79係列，電壓可調三端穩壓源如LM317，其電壓在“+1.2V~+37V”的範圍內線性可調。



在zai實shi際ji使shi用yong過guo程cheng中zhong
，用yong戶hu常chang常chang在zai穩wen壓ya源yuan上shang附fu加jia散san熱re片pian，以yi避bi免mian穩wen壓ya源yuan長chang時shi間jian工gong作zuo在zai大da負fu載zai下xia，散san熱re條tiao件jian不bu足zu，從cong而er造zao成cheng過guo高gao的de溫wen升sheng而er損sun壞huai元yuan器qi件jian和he電dian路lu板ban，圖tuF1-17所示為常用的散熱片。

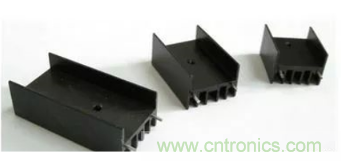

（a）散熱片實物圖





（b）帶散熱片的三端穩壓源封裝 圖F1-17   常用的散熱片及對應的三端穩壓源封裝



(6) 整流橋。普通整流橋的實物如圖F1-18（a）所示
，常用名稱是“BRIDGE1”和“BRIDGE2”
，如圖F1-18（b）所示，常用的封裝形式如圖F1-18（c）所示。





（a）普通整流橋





（b）整流橋的原理圖符號

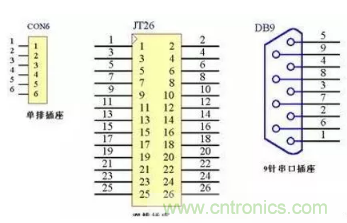

（c）整流橋的元器件封裝形式 圖F1-18   常用的整流橋 (7) 接插件。在電路板設計中，經常用到的接插件有單排插座
、雙排插座和一些專用的接口等，如圖F1-19所示。





（a）原理圖符號





（b）元器件封裝 圖F1-19   常用的接插件 (8) shuangliezhichashijichengdianluxinpian。yonghuzaidianlushejiguochengzhong，weilefangbiananzhuanghetiaoshi

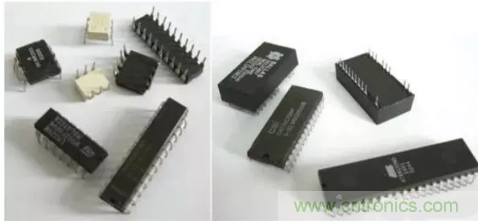

，zaichucishejidianlubanshiwangwangjiangxuduojichengdianluxinpiandexuanxingdingweishuangliezhichayuanqijian（DIP）。圖F1-20所示為常用的雙列直插式集成電路芯片。





圖F1-20   雙列直插式集成電路芯片 在電路板調試過程中，常常在電路板上焊接IC座，然後將集成電路芯片插在IC座上，這樣可以方便集成電路芯片的拆卸。圖F1-21所示為常用的IC座


，其對應的元器件封裝如圖F1-22所示。



圖F1-21   常用的IC座

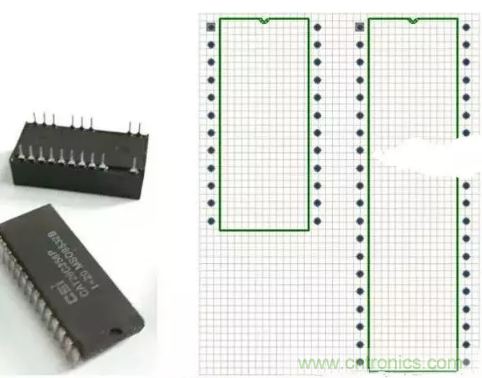

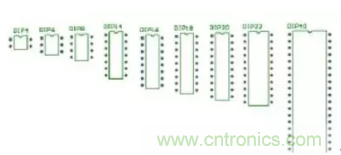

圖F1-22   雙列直插式集成電路芯片的元器件封裝



3 常用元器件及元器件封裝總結



下麵的對常用元器件及其所有元器件封裝進行一下總結。



1、電阻：電阻的原理圖符號



可以選用“RES1”、“RES2”、“RES3”、“RES4”中任何一個，對應的電阻封裝為AXIAL係列
，比如“AXIAL-0.3”到“AXIAL-0.7”，其中0.4和0.7指電阻封裝的焊盤間距，一般用“AXIAL0.4”封裝。



2、無極性電容



常用的原理圖符號為CAP，對應的電容封裝為RAD係列，如“RAD-0.1”到“RAD-0.4”

，其中0.1和0.4指電容大小
，一般用“RAD0.2”。



3、 電解電容



電解電容對應的元器件封裝為RB係列
，如“RB.1/.2”到“RB.5/1.0”
，其中“.1/.2”分別指電容的焊盤間距和外形尺寸。



4、電位器



電位器的原理圖符號為“POT1”，“POT2”，對應的電位器封裝為“VR-1”到“VR-5”。



5
、二極管



二極管的原理圖符號為“DIODE”，對應的二極管的封裝為封裝屬性係列，如“DIODE-0.4”（小功率）到“DIODE-0.7”（大功率），其中0.4和0.7指二極管的焊盤間距，一般用“DIODE0.4”。值得一提的是
，普通的發光二極管的元器件封裝為“RB.1/.2”。



6、三極管



普通三極管的原理圖符號為NPN或PNP，常見的三極管封裝為“TO-92B”
，而大功率三極管可用“TO-220”、“TO-3”等元器件封裝。



7
、三端穩壓源



三端穩壓源有78和79係列
，比較常用的元器件封裝為“TO-220”。



8、整流橋



整流橋的符號為“BRIDGE1”“BRIDGE2”。



9
、集成電路芯片



常用的元器件封裝為DIP4到DIP40，其中4和40指有多少腳
，4腳的就是“DIP4”。此外
，這裏還需要補充一點就是貼片電阻。貼片電阻的元器件封裝通常采用數字來表示，比如“0805”。這裏0805表示的貼片電阻的封裝尺寸，與具體阻值沒有關係，而與功率有關。一般情況下
，部分貼片電阻的封裝尺寸與其功率有以下對應關係。0402„„„„„„„„„„„„„1/16W 0603„„„„„„„„„„„„„1/10W 0805„„„„„„„„„„„„„1/8W 1206„„„„„„„„„„„„„1/4W
