為了使電動機能夠正轉和反轉，可采用兩隻接觸器KM1、KM2換huan接jie電dian動dong機ji三san相xiang電dian源yuan的de相xiang序xu
，但dan兩liang個ge接jie觸chu器qi不bu能neng吸xi合he，如ru果guo同tong時shi吸xi合he將jiang造zao成cheng電dian源yuan的de短duan路lu事shi故gu

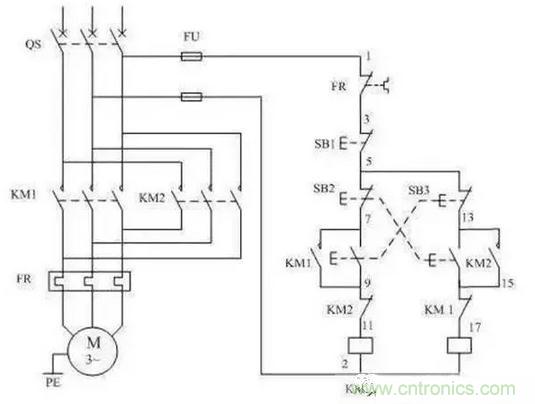

，為wei了le防fang止zhi這zhe種zhong事shi故gu，在zai電dian路lu中zhong應ying采cai取qu可ke靠kao的de互hu鎖suo，上shang圖tu為wei采cai用yong按an鈕niu和he接jie觸chu器qi雙shuang重zhong互hu鎖suo的de電dian動dong機ji正zheng、反兩方向運行的控製電路。



電動機可逆運行控製電路





線路分析如下：



一
、正向啟動：



1、合上空氣開關QF接通三相電源



2、按下正向啟動按鈕SB3，KM1通電吸合並自鎖
，主觸頭閉合接通電動機，電動機這時的相序是L1
、L2、L3，即正向運行。



二、反向啟動：



1、合上空氣開關QF接通三相電源



2、按下反向啟動按鈕SB2，KM2通電吸合並通過輔助觸點自鎖
，常開主觸頭閉合換接了電動機三相的電源相序，這時電動機的相序是L3
、L2、L1，即反向運行。



三
、互鎖環節：具有禁止功能在線路中起安全保護作用



1、接觸器互鎖：KM1線圈回路串入KM2的常閉輔助觸點

，KM2線圈回路串入KM1的常閉觸點。當正轉接觸器KM1線圈通電動作後，KM1的輔助常閉觸點斷開了KM2線圈回路，若使KM1得電吸合，必須先使KM2斷電釋放，其輔助常閉觸頭複位，這就防止了KM1、KM2同時吸合造成相間短路，這一線路環節稱為互鎖環節。



2、按鈕互鎖：在電路中采用了控製按鈕操作的正反傳控製電路
，按鈕SB2、SB3都具有一對常開觸點，一對常閉觸點，這兩個觸點分別與KM1、KM2線圈回路連接。例如按鈕SB2的常開觸點與接觸器KM2線圈串聯，而常閉觸點與接觸器KM1線圈回路串聯。



按鈕SB3的常開觸點與接觸器KM1線圈串聯，而常閉觸點壓KM2線圈回路串聯。這樣當按下SB2時隻能有接觸器KM2的線圈可以通電而KM1斷電，按下SB3時隻能有接觸器KM1的線圈可以通電而KM2斷電，如果同時按下SB2和SB3則兩隻接觸器線圈都不能通電。這樣就起到了互鎖的作用。



四、電動機正向（或反向）啟動運轉後，不必先按停止按鈕使電動機停止，可以直接按反向（或正向）啟動按鈕，使電動機變為反方向運行。



五
、電動機的過載保護由熱繼電器FR完成。

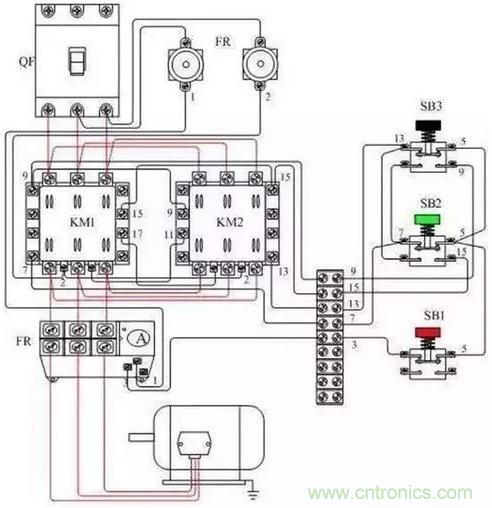

電動機可逆運行控製接線示意圖





電動機可逆運行控製電路的調試



1、檢jian查zha主zhu回hui路lu路lu的de接jie線xian是shi否fou正zheng確que
，為wei了le保bao證zheng兩liang個ge接jie觸chu器qi動dong作zuo時shi能neng夠gou可ke靠kao調tiao換huan電dian動dong機ji的de相xiang序xu，接jie線xian時shi應ying使shi接jie觸chu器qi的de上shang口kou接jie線xian保bao持chi一yi致zhi，在zai接jie觸chu器qi的de下xia口kou調tiao相xiang。



2、檢查接線無誤後

，通電試驗
，通電試驗時為防止意外，應先將電動機的接線斷開。



故障現象預處理：



1
、不啟動；原因之一，檢查控製保險FU是否斷路，熱繼電器FR接點是否用錯或接觸不良，SB1按鈕的常閉接點是否不良。原因之二按紐互鎖的接線有誤。



2、起動時接觸器“叭噠”就不吸了；這zhe是shi因yin為wei接jie觸chu器qi的de常chang閉bi接jie點dian互hu鎖suo接jie線xian有you錯cuo，將jiang互hu鎖suo接jie點dian接jie成cheng了le自zi己ji鎖suo自zi己ji了le，起qi動dong時shi常chang閉bi接jie點dian是shi通tong的de接jie觸chu器qi線xian圈quan的de電dian吸xi合he，接jie觸chu器qi吸xi合he後hou常chang閉bi接jie點dian又you斷duan開kai，接jie觸chu器qi線xian圈quan又you斷duan電dian釋shi放fang
，釋shi放fang常chang閉bi接jie點dian又you接jie通tong接jie觸chu器qi又you吸xi合he，接jie點dian又you斷duan開kai，所suo以yi會hui出chu現xian“叭噠”接觸器不吸合的現象。



3
、不能夠自鎖一抬手接觸器就斷開，這是因為自鎖接點接線有誤
