以AAT4610為例，其過流保護能在1μs內完成
，其響應速度是PolySwitch的100萬(wan)倍(bei)
，對(dui)瞬(shun)間(jian)尖(jian)峰(feng)電(dian)流(liu)和(he)浪(lang)湧(yong)電(dian)流(liu)的(de)限(xian)流(liu)作(zuo)用(yong)十(shi)分(fen)明(ming)顯(xian)。因(yin)此(ci)電(dian)子(zi)開(kai)關(guan)自(zi)出(chu)現(xian)以(yi)後(hou)，發(fa)展(zhan)極(ji)其(qi)迅(xun)速(su)，已(yi)有(you)不(bu)少(shao)公(gong)司(si)推(tui)出(chu)了(le)相(xiang)應(ying)的(de)產(chan)品(pin)，如(ru)AAT公司的AAT4610，Maxim公司MAX1946，NEC公司的μPD16875、Microsemi公司的SL03-SL24係列和SM03-36係列以及USB02和USB302等，它們均可用於I/O端口的過流保護。



圖1：AAT4610引腳定義



我們仍以AAT4610為例

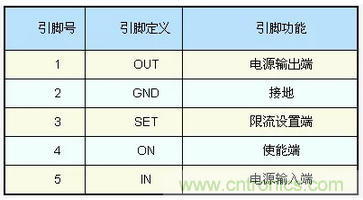

，說明電子開關實現過流保護的工作原理。AAT4610采用SOT-23塑料封裝(如圖1)，5個引腳的定義見表1。





AAT4610將6V/2A的P溝道MOSFET場效應管與柵極驅動器
、電壓基準、限流比較器和欠壓閉鎖電路組合在SOT-23-5封裝中(如圖2)。其中MOSFET是一個電子開關，它的通斷受比較器輸出電壓的控製，如果輸出電流大於設定電流
，運算放大器AMP輸出負電壓，關斷MOSFET，停止電壓輸出，對供電電路起到保護作用。MOSFET的溝道電阻最大值僅為180mΩ
，關斷模式下靜態電流為1mA。MOSFET的工作電壓為2.7V～5.5V，輸入電壓低於2.7V時，由欠壓鎖定電路關斷MOSFET
，對供電電路進行欠壓保護。



圖2：AAT4610內部邏輯框圖



AAT4610的應用電路十分簡單，隻要外接兩隻濾波電容和一隻電阻器RSET，便可實現過流保護功能
，如圖3。





在AAT4610輸入和輸出端接入濾波電容用來消除電子開關的工作噪聲，限流電阻RSET用來設定保護電流值。當工作電流超出保護電流值時

，輸出電壓立即下降到0伏，其反應時間約為800ns。引腳4是使能端，從外部輸入一個2.5V以上的電壓即可讓其工作，否則AAT4610將不起保護作用。
