時間繼電器的電氣控製係統中是一個非常重要的元器件。時間繼電器是指當加入（或去掉）輸入的動作信號後，其輸出電路需經過規定的準確時間才產生跳躍式變化（或觸頭動作）的一種繼電器，是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。

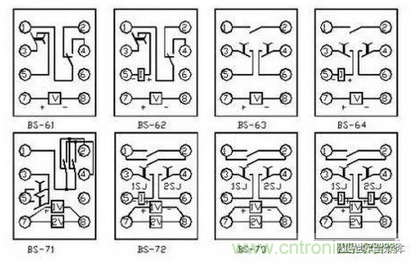

第一、控製接線：你把它看成直流繼電器來考慮。3
、7用來接12V控製電壓;2
、7用來接24V控製電壓。其中的7當成直流電的負極，使用時接到零線。2接220V的火線。



第二、工作控製：雖然控製電壓接上了，但是是否起控製作用
，由麵板上的計時器決定。



第三、功能理解：它就是一個開關，單刀雙擲的
，有一個活動點活動臂
，就像常見的閘刀開關的活動刀臂一樣。8是活動點，5是常閉點，繼電器不動時，他們兩個相連。動作時，8
、6相連。



第四、負載接線：電源的零線或負極接用電器的零線或負極端。電源的火線或正極接8腳
，用電器的火線端或正極接6腳
，5腳空閑不用。



第五、原理：計時無效期間，8
、5相連

，相當於我們平常電燈開關斷開狀態。有效時

，繼電器動作，8、6相連
，用電器得電工作，相當於我們平常電燈開關接通狀態。











時間繼電器是一種利用電磁原理或機械原理實現延時控製的控製電器。它的種類很多，有空氣阻尼型
、電動型和電子型等。時間繼電器可分為通電延時型和斷電延時型兩種類型。空氣阻尼型時間繼電器的延時範圍大（有0.4～60s和0.4～180s兩種） ，它結構簡單，但準確度較低。



當(dang)線(xian)圈(quan)通(tong)電(dian)時(shi)，銜(xian)鐵(tie)及(ji)托(tuo)板(ban)被(bei)鐵(tie)心(xin)吸(xi)引(yin)而(er)瞬(shun)時(shi)下(xia)移(yi)，使(shi)瞬(shun)時(shi)動(dong)作(zuo)觸(chu)點(dian)接(jie)通(tong)或(huo)斷(duan)開(kai)。但(dan)是(shi)活(huo)塞(sai)杆(gan)和(he)杠(gang)杆(gan)不(bu)能(neng)同(tong)時(shi)跟(gen)著(zhe)銜(xian)鐵(tie)一(yi)起(qi)下(xia)落(luo)，因(yin)為(wei)活(huo)塞(sai)杆(gan)的(de)上(shang)端(duan)連(lian)著(zhe)氣(qi)室(shi)中(zhong)的(de)橡(xiang)皮(pi)膜(mo)，當(dang)活(huo)塞(sai)杆(gan)在(zai)釋(shi)放(fang)彈(dan)簧(huang)的(de)作(zuo)用(yong)下(xia)開(kai)始(shi)向(xiang)下(xia)運(yun)動(dong)時(shi)，橡(xiang)皮(pi)膜(mo)隨(sui)之(zhi)向(xiang)下(xia)凹(ao)，上(shang)麵(mian)空(kong)氣(qi)室(shi)的(de)空(kong)氣(qi)變(bian)得(de)稀(xi)薄(bo)而(er)使(shi)活(huo)塞(sai)杆(gan)受(shou)到(dao)阻(zu)尼(ni)作(zuo)用(yong)而(er)緩(huan)慢(man)下(xia)降(jiang)。經(jing)過(guo)一(yi)定(ding)時(shi)間(jian)，活(huo)塞(sai)杆(gan)下(xia)降(jiang)到(dao)一(yi)定(ding)位(wei)置(zhi)，便(bian)通(tong)過(guo)杠(gang)杆(gan)推(tui)動(dong)延(yan)時(shi)觸(chu)點(dian)動(dong)作(zuo)，使(shi)動(dong)斷(duan)觸(chu)點(dian)斷(duan)開(kai)，動(dong)合(he)觸(chu)點(dian)閉(bi)合(he)。從(cong)線(xian)圈(quan)通(tong)電(dian)到(dao)延(yan)時(shi)觸(chu)點(dian)完(wan)成(cheng)動(dong)作(zuo)

，這(zhe)段(duan)時(shi)間(jian)就(jiu)是(shi)繼(ji)電(dian)器(qi)的(de)延(yan)時(shi)時(shi)間(jian)。延(yan)時(shi)時(shi)間(jian)的(de)長(chang)短(duan)可(ke)以(yi)用(yong)螺(luo)釘(ding)調(tiao)節(jie)空(kong)氣(qi)室(shi)進(jin)氣(qi)孔(kong)的(de)大(da)小(xiao)來(lai)改(gai)變(bian)。吸(xi)引(yin)線(xian)圈(quan)斷(duan)電(dian)後(hou)，繼(ji)電(dian)器(qi)依(yi)靠(kao)恢(hui)複(fu)彈(dan)簧(huang)的(de)作(zuo)用(yong)而(er)複(fu)原(yuan)。空(kong)氣(qi)經(jing)出(chu)氣(qi)孔(kong)被(bei)迅(xun)速(su)排(pai)出(chu)。
