電壓比較器是對輸入信號進行鑒別與比較的電路


，是組成非正弦波發生電路的基本單元電路。常用的電壓比較器有單限比較器、遲滯比較器

、雙限比較器等。



dianyabijiaoqitakeyongzuomonidianluheshuzidianludejiekou，haikeyiyongzuoboxingchanshenghebianhuandianludeng。liyongjiandandianyabijiaoqikejiangzhengxianbobianweitongpinlvdefangbohuojuxingbo。

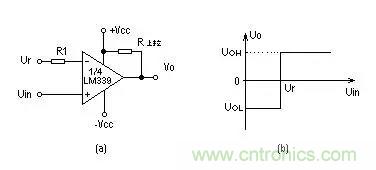

單限比較器電路



OH。圖1b為其傳輸特性。



圖2為某儀器中過熱檢測保護電路。它用單電源供電，1/4LM339的反相輸入端加一個固定的參考電壓
，它的值取決於R1於R2。UR=R2/（R1+R2）*UCC。同相端的電壓就等於熱敏元件Rt的電壓降。當機內溫度為設定值以下時，“+”端電壓大於“-”端電壓，Uo為高電位。當溫度上升為設定值以上時，“-”端電壓大於“+”端，比較器反轉
，Uo輸出為零電位，使保護電路動作，調節R1的值可以改變門限電壓，既設定溫度值的大小。


圖2

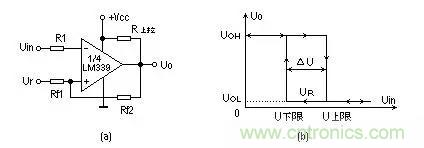

遲滯比較器



圖 3



不難看出，當輸出狀態一旦轉換後
，隻要在跳變電壓值附近的幹擾不超過ΔU之值
，輸出電壓的值就將是穩定的。但隨之而來的是分辨率降低。因為對遲滯比較器來說，它不能分辨差別小於ΔU的(de)兩(liang)個(ge)輸(shu)入(ru)電(dian)壓(ya)值(zhi)。遲(chi)滯(zhi)比(bi)較(jiao)器(qi)加(jia)有(you)正(zheng)反(fan)饋(kui)可(ke)以(yi)加(jia)快(kuai)比(bi)較(jiao)器(qi)的(de)響(xiang)應(ying)速(su)度(du)

，這(zhe)是(shi)它(ta)的(de)一(yi)個(ge)優(you)點(dian)。除(chu)此(ci)之(zhi)外(wai)
，由(you)於(yu)遲(chi)滯(zhi)比(bi)較(jiao)器(qi)加(jia)的(de)正(zheng)反(fan)饋(kui)很(hen)強(qiang)
，遠(yuan)比(bi)電(dian)路(lu)中(zhong)的(de)寄(ji)生(sheng)耦(ou)合(he)強(qiang)得(de)多(duo)，故(gu)遲(chi)滯(zhi)比(bi)較(jiao)器(qi)還(hai)可(ke)免(mian)除(chu)由(you)於(yu)電(dian)路(lu)寄(ji)生(sheng)耦(ou)合(he)而(er)產(chan)生(sheng)的(de)自(zi)激(ji)振(zhen)蕩(dang)。


圖 4



圖5為某電磁爐電路中電網過電壓檢測電路部分。電網電壓正常時
，1/4LM339的U4<2.8V

，U5=2.8V
，輸出開路，過電壓保護電路不工作，作為正反饋的射極跟隨器BG1是導通的。當電網電壓大於242V時，U4>2.8V，比較器翻轉
，輸出為0V，BG1截止，U5的電壓就完全決定於R1與R2的分壓值
，為2.7V，促使U4更大於U5

，這就使翻轉後的狀態極為穩定
，避免了過壓點附近由於電網電壓很小的波動而引起的不穩定的現象。由於製造了一定的回差（遲滯）
，在過電壓保護後，電網電壓要降到242-5=237V時

，U4<U3，電磁爐才又開始工作。這正是我們所期望的。



圖 5

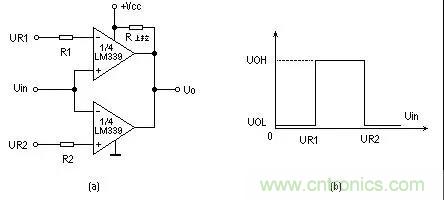

雙限比較器（窗口比較器）



R1<Uin<UR2），輸出為高電位（UO=UOH）。當Uin不在門限電位範圍之間時
，（Uin>UR2或Uin<UR1）輸出為低電位（UO=UOL）
，窗口電壓ΔU=UR2-UR1。它可用來判斷輸入信號電位是否位於指定門限電位之間。





用LM339組成振蕩器
