逆變器工作原理


利用震蕩器的原理，先將直流電變為大小隨時間變化的脈衝交流電
，經隔直係統去掉直流分量
，保留交變分量
，再通過變換係統（升壓或降壓）變換
，整形及穩壓
，就得到了符合我們需要的交流電。利用振蕩電路產生一定頻率的脈動的直流電流，再用變壓器將這個電流轉換為需要的交流電壓。三相逆變器則同時產生互差120度相位角的三相交流電壓。


逆ni變bian器qi有you很hen多duo部bu分fen組zu成cheng，其qi中zhong最zui核he心xin的de部bu分fen就jiu是shi振zhen蕩dang器qi了le。最zui早zao的de振zhen蕩dang器qi是shi電dian磁ci型xing的de，後hou來lai發fa展zhan為wei電dian子zi型xing的de，從cong分fen立li元yuan件jian到dao專zhuan用yong集ji成cheng電dian路lu，再zai到dao微wei電dian腦nao控kong製zhi，越yue來lai越yue完wan善shan，逆ni變bian器qi的de功gong能neng也ye越yue來lai越yue強qiang，在zai各ge個ge領ling域yu都dou得de到dao了le很hen廣guang泛fan的de應ying用yong。

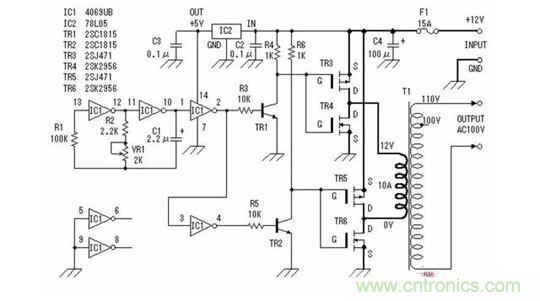

簡單逆變器電路


該逆變器使用功率場效應晶體管作為逆變器裝置。用汽車電池供電。因此，在輸入電壓為12伏直流電。輸出電壓是100Vdejiaoliudian。danshi

，shuruheshuchudianyabujinxianyuci。ninkeyishiyongrenhedianya。tamenyilaiyubianyaqishiyong。boxingshuchuweifangbo。genjujingyan，zhegedianluyue100W功率 。



電路必須按裝保險絲，因為過多的輸入電流流動時，振蕩器停止。





逆變器原理電路：將12V直流變成220V交流電


將220V交流電轉變為24V、36V、48V都比較簡單
，隻需要使用變壓器的原理。電磁互感，就可以獲得不同的電壓。

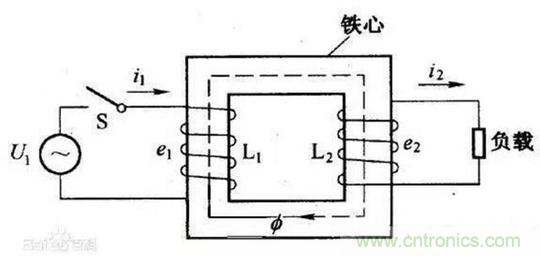

設閉合電路是一個n匝線圈，且穿過每匝線圈的磁通量變化率都相同，這時相當於n個單匝線圈串聯而成，因此感應電動勢變為





根據公式可知，E就是電動勢，也就是電壓。因為





不變
，隻要鐵塊兩端的線圈數量n不一樣就可以達到變壓的效果。

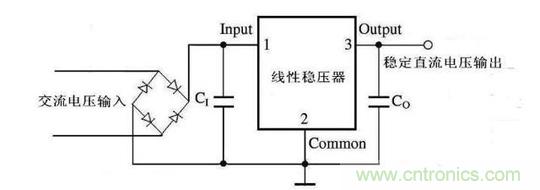

將(jiang)交(jiao)流(liu)電(dian)轉(zhuan)變(bian)為(wei)直(zhi)流(liu)電(dian)隻(zhi)要(yao)加(jia)上(shang)二(er)極(ji)管(guan)就(jiu)可(ke)以(yi)達(da)到(dao)需(xu)要(yao)的(de)效(xiao)果(guo)，二(er)極(ji)管(guan)是(shi)一(yi)種(zhong)具(ju)有(you)兩(liang)個(ge)電(dian)極(ji)的(de)裝(zhuang)置(zhi)
，隻(zhi)允(yun)許(xu)電(dian)流(liu)由(you)單(dan)一(yi)方(fang)向(xiang)流(liu)過(guo)
，許(xu)多(duo)的(de)使(shi)用(yong)是(shi)應(ying)用(yong)其(qi)整(zheng)流(liu)的(de)功(gong)能(neng)。然(ran)後(hou)再(zai)利(li)用(yong)變(bian)壓(ya)器(qi)原(yuan)理(li)就(jiu)可(ke)以(yi)將(jiang)220V交流電轉變成12V直流電，以及我們手機充電器的5V直流輸出電壓。





那麼如何將12V直流轉換成220V交流電呢？首先我們來了解一下逆變器，什麼是逆變器
？


逆變器是把直流電能（電池、蓄電瓶）轉變成交流電（一般為220V
，50Hz正弦波）。它由逆變橋、控製邏輯和濾波電路組成。是一種DC to AC的變壓器
，它其實與轉化器是一種電壓逆變的過程。轉換器是將電網的交流電壓轉變為穩定的12V直流輸出，而逆變器是將Adapter輸出的12V直流電壓轉變為高頻的高壓交流電。

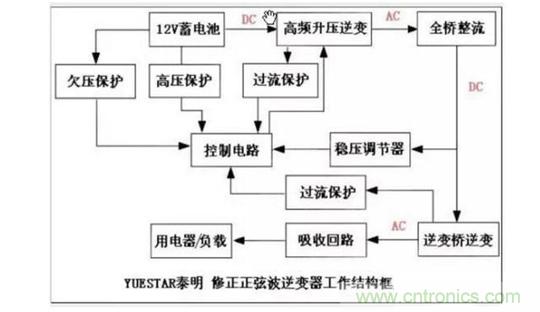

然後我們看一下整個過程的電路圖：12V直流→高頻升壓→220V直流→全橋整流→220V直流→逆變橋逆變→220V交流

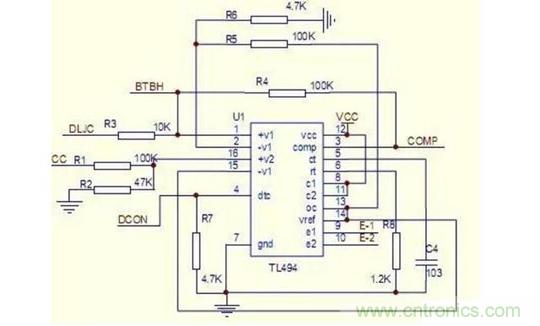

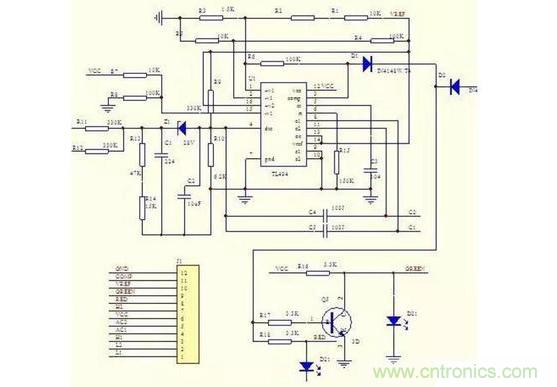

高頻升壓逆變控製電路：




（1）腳第一組放大器的同相輸入端，檢測輸出電流，與3個0.33R 電阻分壓
，當電流過大時，分壓電阻上的電壓超過（2）腳基準電壓，（3）腳放大器輸出端輸出高電平

，（3）腳為高電平時，電路進入保護狀態。（2）腳為比較器的反相輸入端，接（14）腳基準，作比較器的參考電壓，外部輸入端的控製信號可輸入至腳（4）的截止時間控製端（也叫死區時間控製）

，與腳（1）、（2）、（15）、（16）誤差放大器的輸入端，其輸入端點的抵補電壓為120mV
，其可限製輸出截止時間至最小值，大約為最初鋸齒波周期時間的4%。當13腳的輸出模控製端接地時，可獲得96%最大工作周期，而當（13）腳接製參考電壓時
，可獲得48%最大工作周期。如果我們在第4腳截止時間控製輸入端設定一個固定電壓
，其範圍由0V至3.3V之間，則附加的截止時間一定出現在輸出上。 （5）、（6）腳(jiao)是(shi)一(yi)個(ge)固(gu)定(ding)頻(pin)率(lv)的(de)脈(mai)衝(chong)寬(kuan)度(du)調(tiao)製(zhi)電(dian)路(lu)，內(nei)置(zhi)了(le)線(xian)性(xing)鋸(ju)齒(chi)波(bo)振(zhen)蕩(dang)器(qi)，振(zhen)蕩(dang)頻(pin)率(lv)可(ke)通(tong)過(guo)外(wai)部(bu)的(de)一(yi)個(ge)電(dian)阻(zu)和(he)一(yi)個(ge)電(dian)容(rong)進(jin)行(xing)調(tiao)節(jie)，其(qi)振(zhen)蕩(dang)頻(pin)率(lv)如(ru)下(xia)：



輸出脈衝的寬度是通過電容CT上的正極性鋸齒波電壓與另外兩個控製信號進行比較來實現。功率輸出管Q1和Q2受shou控kong於yu或huo非fei門men。當dang雙shuang穩wen觸chu發fa器qi的de時shi鍾zhong信xin號hao為wei低di電dian平ping時shi才cai會hui被bei選xuan通tong，即ji隻zhi有you在zai鋸ju齒chi波bo電dian壓ya大da於yu控kong製zhi信xin號hao期qi間jian才cai會hui被bei選xuan通tong。當dang控kong製zhi信xin號hao增zeng大da
，輸shu出chu脈mai衝chong的de寬kuan度du將jiang減jian小xiao。（7）腳接地端，（8）、（11）腳是Q1和Q2內部開關管的集電極，在此電路中接電源，（9）、（10）腳為Q1、Q2的發射極
，作開關管驅動輸出端
，接下圖中Q1與Q2外部放大電路。以驅動後極推挽電路。（12）腳電源端，（13）腳為輸出控製端，接（14）腳基準電壓時兩路輸出脈衝相差180方位，每路輸出量大約200MA的驅動推挽或半橋式電路。（15）、腳第二組放大器的反相輸入端，接基準電壓， （16）腳同相輸入端，檢測電源電壓。當電壓過高超過（15）腳參考電壓時，（3）腳輸出高電平

，電路進入保護狀態。

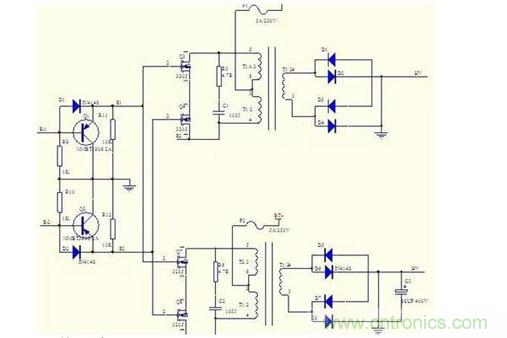

高頻升壓逆變電路及整流：




這是一個推挽式拓撲逆變電路，當E1驅動脈衝驅動時
，Q1導通，使VT3、VT6導通，VT7、VT8截止，此時電路進行正半周波形放大，變壓器升壓到次級，通過高頻整流管整流
，當E2脈衝驅動時，Q2導通，驅動VT7、VT8導通。VT3、VT6截止，進得負半周波形放大。經升壓變壓器升壓後，高頻整流。

（此VT38以(yi)推(tui)挽(wan)方(fang)式(shi)存(cun)在(zai)於(yu)電(dian)路(lu)中(zhong)，各(ge)負(fu)責(ze)正(zheng)負(fu)半(ban)周(zhou)的(de)波(bo)形(xing)放(fang)大(da)任(ren)務(wu)，電(dian)路(lu)工(gong)作(zuo)時(shi)
，兩(liang)隻(zhi)對(dui)稱(cheng)的(de)功(gong)率(lv)開(kai)關(guan)管(guan)每(mei)次(ci)隻(zhi)有(you)一(yi)對(dui)導(dao)通(tong)，所(suo)以(yi)導(dao)通(tong)損(sun)耗(hao)小(xiao)效(xiao)率(lv)高(gao)。推(tui)挽(wan)輸(shu)出(chu)既(ji)可(ke)以(yi)向(xiang)負(fu)載(zai)灌(guan)電(dian)流(liu)。）

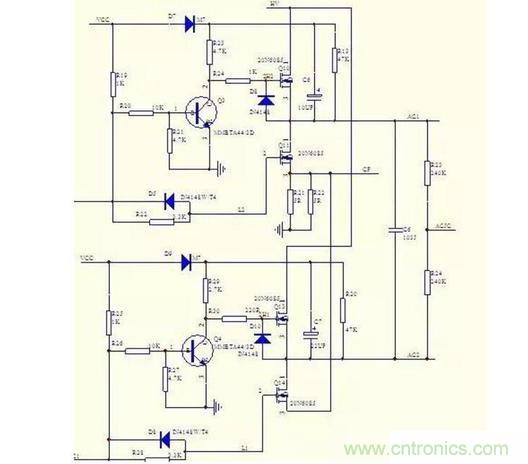

逆變橋逆變：






最後由TL494CN芯片的5腳外接點容C3和6腳外接電阻R15決定脈寬頻率為F=1.1÷（0.1×220）KHZ=50HZ控製Q10
、Q11、Q13
、Q14工作在50HZ的頻率下

，將220V直流電逆變為220V/50HZ的交流電
，上圖將完成這部分功能。

TL494正向時
，IC2控製Q3為飽和導通狀態
，Q4為截止狀態，由於Q3為飽和導通狀態
，則Q10為飽和導通狀態。由於Q4處於截止狀態
，Q11因柵極無正偏壓而處於截止狀態，同時Q14因柵極無正偏壓而處於截止狀態
， Q13為飽和導通狀態。此時220V直流電經VT6沿XAC插座到負載再經VT10接地
，形成正半周期電流

；反向時
，IC2控製Q3為截止狀態，Q4為飽和導通狀態，由於Q3為截止狀態，則Q10、Q13因柵極無正偏壓而處於截止狀態，由於Q4為飽和導通狀態，Q11處於飽和導通狀態，同時Q14處於飽和導通狀態，Q11因柵極無正偏壓而處於截止狀態。此時220V直流電經VT9沿XAC插座到負載再經VT7接地
，形成負半周期電流
；這樣接將220V直流電成功轉變為220V/50HZ交流電輸出供負載使用。

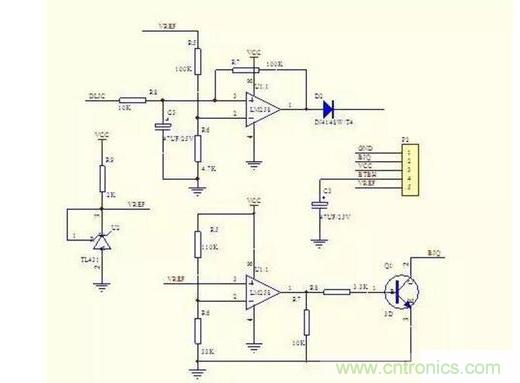

電路中的保護電路：




電路中采用雙運放比較放大器LM358來控製輸出過流保護，輸出電壓過低保護電路，TL431在此設製2.5V基ji準zhun電dian壓ya，給gei比bi較jiao器qi同tong相xiang輸shu入ru端duan作zuo參can考kao電dian壓ya
，第di一yi組zu運yun放fang的de同tong相xiang輸shu入ru端duan接jie輸shu出chu電dian流liu檢jian測ce，反fan相xiang輸shu入ru端duan接jie參can考kao電dian壓ya
，當dang電dian流liu過guo大da，比bi較jiao器qi輸shu入ru電dian壓ya升sheng高gao，當dang超chao過guo2.5V時，輸出端輸出高電平
，送入IC1的3腳，IC關閉輸出。第二組運放同相輸入端接參考電壓，反相輸入端接輸出電壓，當電壓過低，檢測分壓後電壓低於2.5V時，輸出端輸出高電平

，Q1導通，蜂鳴器報警。
