村田片狀鐵氧體磁珠的噪聲對策應用事例
發布時間：2018-08-10 責任編輯：xueqi
【導讀】本文將介紹對應GHz頻帶噪聲的片狀鐵氧體磁珠BLM_H係列的高頻率噪聲對策事例，以及BLM_R係列在數字電路中，抑製波形失真噪聲的對策事例。

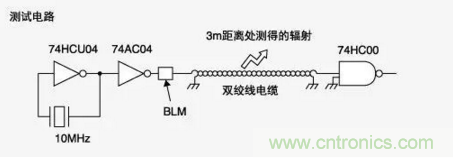

BLM_H Series UHF頻帶靜噪效果
靜噪效果和說明

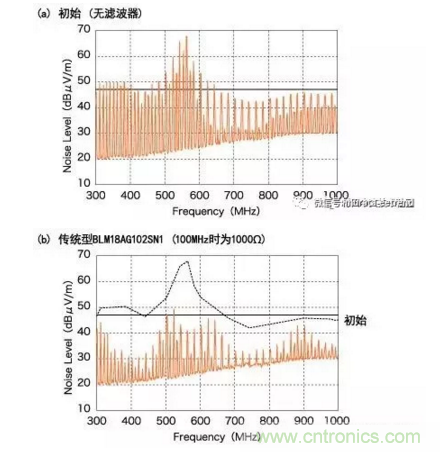

傳統型BLM18AG對300MHz和700MHz之間頻率範圍內的噪聲抑製十分有效。

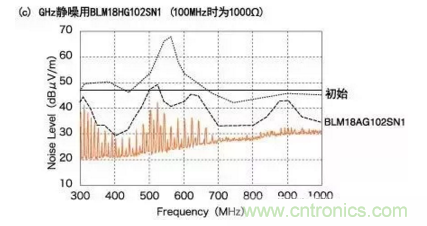

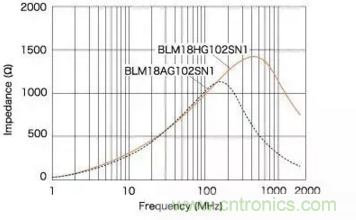

除了傳統型BLM的有效性外，BLM18HG還可抑製700MHz以上頻率範圍的噪聲。

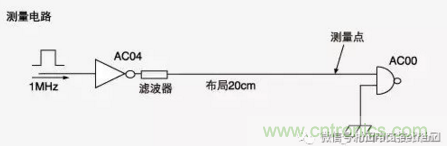

BLM_R Series BLM_R係列的波形失真抑製性能
靜噪效果和說明

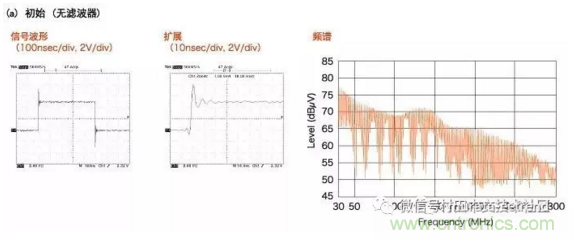

信號波形產生瞬時擾動。
這種瞬時擾動包含幾百MHz諧波分量並產生噪聲。

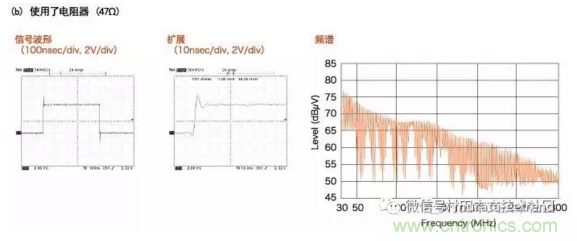

與初始波形相比，瞬時擾動被抑製了一點。
但仍然存在高電平波形失真。

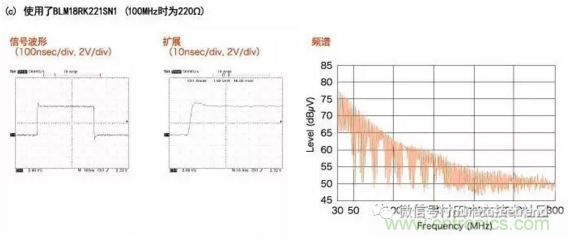

BLM18R具有卓越的噪聲抑製和波形失真抑製性能。
BLM18R不僅能顯著抑製100MHz以上頻帶的頻譜電平，還能抑製波形失真。
