技術圖解:MOS管與簡單CMOS邏輯門電路工作原理
發布時間:2015-09-30 責任編輯:susan
【導讀】mos管是金屬—氧化物半導體場效應晶體管,或者稱是金屬—絕緣體半導體。而CMOS邏輯門電路是在TTL電路問世之後 ,所開發出的第二種廣泛應用的數字集成器件,從發展趨勢來看,由於製造工藝的改進,CMOS電路的性能有可能超越TTL而成為占主導地位的邏輯器件。本文就來圖解兩者的工作原理。
現代單片機主要是采用CMOS工藝製成的。

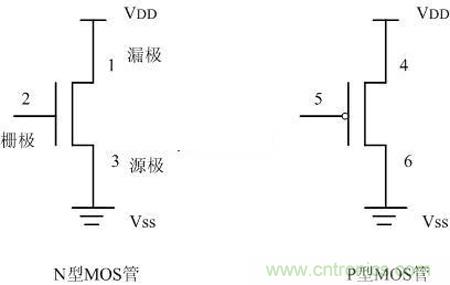

1、MOS管 MOS管又分為兩種類型:N型和P型。如下圖所示:

以N型管為例,2端為控製端,稱為“柵極”;3端通常接地,稱為“源極”;源極電壓記作Vss,1端接正電壓,稱為“漏極”,漏極電壓記作VDD。要使1端與3端導通,柵極2上要加高電平。
對P型管,柵極、源極、漏極分別為5端、4端、6端。要使4端與6端導通,柵極5要加低電平。
在CMOS工藝製成的邏輯器件或單片機中,N型管與P型管往往是成對出現的。同時出現的這兩個CMOS管,任何時候,隻要一隻導通,另一隻則不導通(即“截止”或“關斷”),所以稱為“互補型CMOS管”。
2、CMOS邏輯電平
高速CMOS電路的電源電壓VDD通常為+5V;Vss接地,是0V。
高電平視為邏輯“1”,電平值的範圍為:VDD的65%~VDD(或者VDD-1.5V~VDD)
低電平視作邏輯“0”,要求不超過VDD的35%或0~1.5V。
+1.5V~+3.5V應看作不確定電平。在硬件設計中要避免出現不確定電平。
近年來,隨著亞微米技術的發展,單片機的電源呈下降趨勢。低電源電壓有助於降低功耗。VDD為3.3V的CMOS器件已大量使用。在便攜式應用中,VDD為2.7V,甚至1.8V的單片機也已經出現。將來電源電壓還會繼續下降,降到0.9V,但低於VDD的35%的電平視為邏輯“0”,高於VDD的65%的電平視為邏輯“1”的規律仍然是適用的。
3、非門

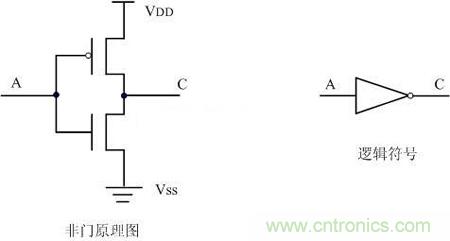

非門(反向器)是最簡單的門電路,由一對CMOS管組成。其工作原理如下:
A端為高電平時,P型管截止,N型管導通,輸出端C的電平與Vss保持一致,輸出低電平;A端為低電平時,P型管導通,N型管截止,輸出端C的電平與VDD一致,輸出高電平。
4、與非門

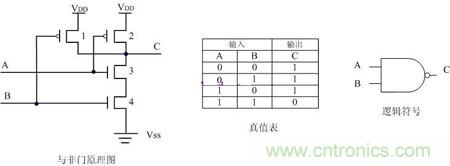

與非門工作原理:
①、A、B輸入均為低電平時,1、2管導通,3、4管截止,C端電壓與VDD一致,輸出高電平。
②、A輸入高電平,B輸入低電平時,1、3管導通,2、4管截止,C端電位與1管的漏極保持一致,輸出高電平。
③、A輸入低電平,B輸入高電平時,情況與②類似,亦輸出高電平。
④、A、B輸入均為高電平時,1、2管截止,3、4管導通,C端電壓與地一致,輸出低電平。
5、或非門

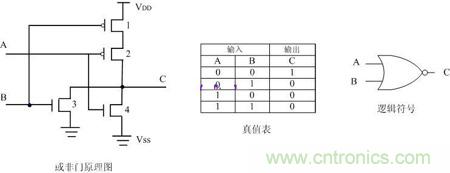

或非門工作原理:
①、A、B輸入均為低電平時,1、2管導通,3、4管截止,C端電壓與VDD一致,輸出高電平。
②、A輸入高電平,B輸入低電平時,1、4管導通,2、3管截止,C端輸出低電平。
③、A輸入低電平,B輸入高電平時,情況與②類似,亦輸出低電平。
④、A、B輸入均為高電平時,1、2管截止,3、4管導通,C端電壓與地一致,輸出低電平。
注:
將上述“與非”門、“或非”門邏輯符號的輸出端的小圓圈去掉,就成了“與”門、“或”門的邏輯符號。而實現“與”、“或”功能的電路圖則必須在輸出端加上一個反向器,即加上一對CMOS管,因此,“與”門實際上比“與非”門複雜,延遲時間也長些,這一點在電路設計中要注意。
6、三態門

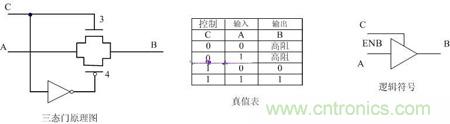

三態門的工作原理:
當控製端C為“1”時,N型管3導通,同時,C端電平通過反向器後成為低電平,使P型管4導通,輸入端A的電平狀況可以通過3、4管到達輸出端B。
當控製端C為“0”時,3、4管都截止,輸入端A的電平狀況無法到達輸出端B,輸出端B呈現高電阻的狀態,稱為“高阻態”。
這個器件也稱作“帶控製端的傳輸門”。帶有一定驅動能力的三態門也稱作“緩衝器”,邏輯符號是一樣的。
注:
從CMOS等效電路或者真值表、邏輯表達式上都可以看出,把“0”和“1”換個位置,“與非”門就變成了“或非”門。對於“1”有效的信號是“與非”關係,對於“0”有效的信號是“或非”關係。
上述圖中畫的邏輯器件符號均是正邏輯下的輸入、輸出關係,即對“1”(高電平)有效而言。而單片機中的多數控製信號是按照負有效(低電平有效)定義的。例如片選信號CS(Chip Select),指該信號為“0”時具有字符標明的意義,即該信號為“0”表示該芯片被選中。因此,“或非”門的邏輯符號也可以畫成下圖。

7、組合邏輯電路
“與非”門、“或非”門等邏輯電路的不同組合可以得到各種組合邏輯電路,如譯碼器、解碼器、多路開關等。
組合邏輯電路的實現可以使用現成的集成電路,也可以使用可編程邏輯器件,如PAL、GAL等實現。
